Vous pouvez couper ou fusionner les segments de gaines. Il est possible également de couper automatiquement les segments de gaines que vous dessinez.
- Sur la ligne de commande, tapez coupure.
- Sélectionnez le segment de gaine à couper.
- Entrez 1 (1er point) et indiquez l'emplacement de la première coupure sur le segment.
- Entrez @ pour indiquer que l'emplacement de la deuxième coupure correspond au premier point.
Cette opération permet de n'appliquer qu'une seule coupure au segment et préserve la connectivité entre les segments obtenus.
- Sélectionnez les gaines à couper ou à fusionner, puis cliquez sur l'
. Trouver

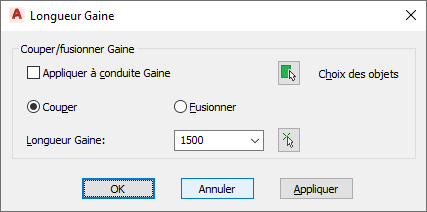

- Dans la boîte de dialogue Longueur de la gaine, précisez l'opération à réaliser :
Pour… Procédure Application de la longueur à l'ensemble de la conduite Sélectionnez Appliquer à conduite de gaine. Sélection manuelle des segments de gaines à modifier Cliquez sur l'icône de sélection d'objets (
) et sélectionnez les segments concernés. Coupure d'un segment Activez l'option Couper et entrez une valeur dans Longueur de gaine. Une autre solution consiste à cliquer sur
(icône de choix de la longueur) et d'indiquer les points de départ et d'arrivée de la nouvelle longueur. Fusion de plusieurs segments Activez l'option Fusionner, cliquez sur l'icône de sélection d'objets et sélectionnez les segments concernés. Remarque : Lors de la fusion de segments, vous ne pouvez pas croiser les raccords pour relier les segments. - Démarrez une nouvelle conduite de gaine, comme expliqué dans la section Dessin d'une conduite de gaine.
- Dans la palette des propriétés, choisissez Dimensionnement Spécifier la longueur de coupe Oui.
- Sélectionnez la longueur souhaitée sous Spécifier la longueur de coupe Longueur de coupe.
Pour appliquer une seule coupure au niveau de l'emplacement spécifié d'un segment de gaine existant
Pour couper ou fusionner plusieurs segments de gaine
