Le système d'affichage de AutoCAD MEP 2023 toolset contrôle l'apparence des objets dans les fenêtres. Selon les objets que vous avez l'intention d'afficher et la direction de visualisation choisie, vous pouvez produire différents affichages (positionnements de plan, modèles 3D, diagramme de colonnes montantes en vue isométrique et diagrammes schématiques). L'établissement de normes d'affichage permet de conserver la cohérence entre plusieurs dessins.
Le système d'affichage de AutoCAD MEP 2023 toolsetcomporte trois pièces principales :
- Les représentations d'affichage permettent de contrôler l'affichage des objets individuels.
- Les ensembles d'affichage permettent de regrouper les représentations d'affichage des objets.
- Les configurations d'affichage permettent d'assigner des ensembles d'affichage aux directions de vue.
Ces éléments sont hiérarchiques par nature. Chaque configuration d'affichage contient des jeux de paramètres d'affichage et chaque paramètre d'affichage contient un certain nombre de représentations d'affichage. Les éléments fonctionnent ensemble pour créer le système d'affichage comme suit :

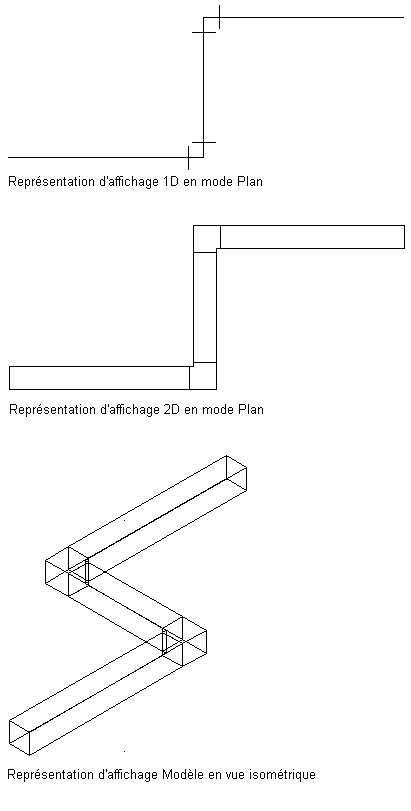

La plupart des objets AutoCAD MEP 2023 toolset disposent de représentations d'affichage 1 ligne, 2 ligne, Modèle et Plan. En effet, cela correspond aux scénarios de conception les plus courants nécessitant différentes vues d'un système de construction.
Certains objets des systèmes de construction, tels que les étiquettes et les objets schématiques ne possèdent qu'une représentation d'affichage générale, car leur affichage ne varie pas en fonction des vues.
Les exemples de gabarits sont associés à des paramètres d'affichage par défaut pour les nouvelles fenêtres et les fenêtres en mosaïque. Les paramètres par défaut du dessin guident les nouveaux utilisateurs. Ils permettent également aux gestionnaires CAO plus expérimentés de maintenir la cohérence des dessins du projet grâce à la personnalisation des modèles de gabarits ou à la création de gabarits avec d'autres paramètres d'affichage.
- Pour définir les paramètres d'affichage par défaut d'un dessin, cliquez sur
Utilitaires Paramètres du dessin. - Cliquez sur l'onglet Afficher de la boîte de dialogue Paramétrage du dessin.
Gestionnaire d'affichage
Le gestionnaire d'affichage correspond à l'emplacement central d'affichage des pièces système de vos dessins AutoCAD MEP 2023 toolset. Dans le volet gauche du gestionnaire des styles, vous pouvez définir les configurations d'affichage, les jeux d'affichage et les représentations d'affichage. Vous trouverez les informations détaillées sur le composant de système d'affichage dans le volet droit.
