L'option Afficher les appareils du circuit permet d'indiquer les appareils appartenant au même circuit. Cette fonction recherche tous les appareils du dessin actif assignés aux mêmes circuits.
Remarque : Vous pouvez également vérifier la connectivité d'une conduite ou d'un objet. Pour plus d'informations, reportez-vous à la rubrique Vérification des dessins.
Pour afficher les appareils d'un circuit
- Dans l'espace de travail Equipement électrique, effectuez l'une des opérations suivantes pour afficher les appareils d'un circuit :
- Sélectionnez un fil ou un appareil, puis cliquez sur l'onglet Fil ou l'
.
- Sélectionnez un appareil, cliquez avec le bouton droit de la souris, puis choisissez Objets raccordésAfficher les objets du circuit.
Les appareils raccordés au circuit sont mis en surbrillance.
- Sélectionnez un fil ou un appareil, puis cliquez sur l'onglet Fil ou l'
- Pour terminer la commande et désactiver la mise en surbrillance, appuyez sur la touche Entrée.

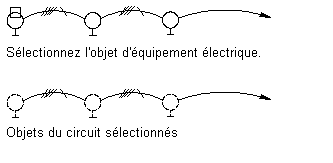

Exemple de mise en surbrillance des appareils d'un circuit
Remarque : Vous pouvez également accéder à la commande Afficher les appareils du circuit à partir du gestionnaire de circuits. Pour ce faire, sélectionnez un circuit raccordé à un ou plusieurs appareils dans le gestionnaire de circuits, puis cliquez sur le bouton
(Afficher les appareils du circuit) de la barre d'outils.
