L'outil d'inclinaison de la ligne de plomberie permet de calculer l'élévation de départ, l'élévation d'arrivée ou la pente d'une ligne de plomberie.
Remarque : Les lignes de plomberie sont représentées en deux dimensions uniquement. Dès lors, les informations fournies par l'outil d'inclinaison de la ligne de plomberie s'appliquent uniquement dans le cadre du calcul.
Pour utiliser l'outil d'inclinaison de la ligne de plomberie, vous devez indiquer au moins l'une des valeurs suivantes :
- Point de départ
- Point d'arrivée
- Pente
Pour calculer la pente d'une ligne de plomberie
- Sélectionnez le segment de ligne de plomberie.
- Cliquez sur
l'
.
Un point vert indique le départ de la ligne de plomberie sélectionnée. Un point rouge en indique l'arrivée.
-
Vous pouvez redéfinir le point de départ ou le point d'arrivée de la ligne de plomberie.

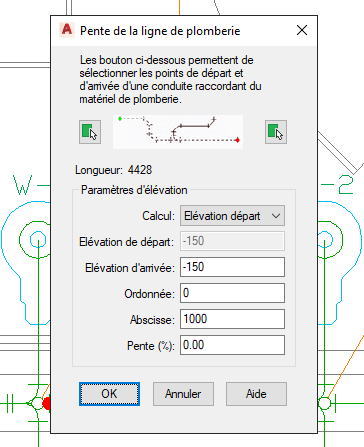

Dans la boîte de dialogue Pente de la ligne de plomberie, cliquez sur Sélectionner un point de départ de conduite ou sur Sélectionner un point d'arrivée de conduite.
- Cliquez dans la zone de dessin pour indiquer le nouveau point de départ ou d'arrivée de la conduite de plomberie sélectionnée.

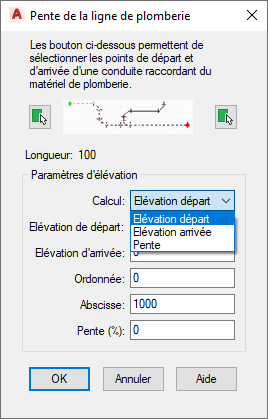

- Dans Calcul, sélectionnez le paramètre à calculer.
- Entrez les valeurs correspondantes pour le calcul sélectionné :
Elément à calculer Valeurs à saisir Elévation de départ Elévation d'arrivée et pente Elévation d'arrivée Elévation de départ et pente Pente Elévation de départ et élévation d'arrivée - Appuyez sur la touche Tab pour effectuer le calcul, puis cliquez sur OK. Remarque : Lorsque vous modifiez la pente d'une ligne de plomberie, la pente et l'élévation des lignes de branche ou des pièces à vues multiples raccordées ne sont pas modifiées. La connexion des éléments à la ligne de plomberie modifiée est préservée.
