A propos de la définition des paramètres d'affichage en cours de conception

L'onglet Affichage de la palette des propriétés contrôle directement les propriétés graphiques des objets d'un dessin AutoCAD MEP 2023 toolset.

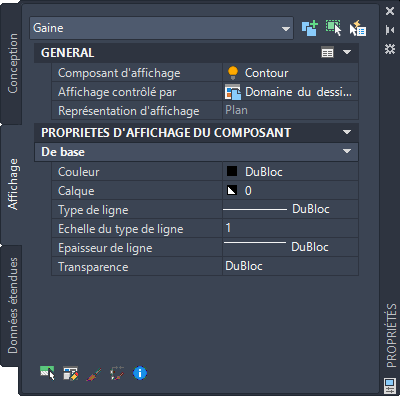

Onglet Affichage présentant les propriétés d'affichage de gaine

Dans l'onglet Affichage de la palette des propriétés, cliquez sur (Sélectionner des composants), puis cliquez sur un objet de la zone de dessin pour modifier les propriétés d'affichage.

Propriétés d'affichage générales

• Composants d'affichage : permet d'ajuster les paramètres des composants d'affichage individuels de l'objet, comme les contours et les traits d'axe
  Remarque : Seules les propriétés d'affichage de composant actives de l'objet sont répertoriées.
• Affichage contrôlé par : sélectionnez l'une des trois options de la liste :
  • Objet : applique les modifications à tous les objets du système spécifié (par exemple, Définition de système de gaine : alimentation - Basse pression) pour lesquels aucun remplacement d'objet n'est actif (remplacement de système). Cette sélection remplace les paramètres par défaut du dessin et les paramètres de style.
  • Style : applique les modifications à tous les objets du style spécifié (par exemple, Définition de système de gaine : gaine circulaire 300 mm de diamètre) pour lesquels aucun remplacement d'objet n'est actif (remplacement de style). Cette sélection remplace les paramètres par défaut du dessin.
  • Définition de système : ajoute un remplacement de définition de système à l'objet sélectionné.
  • Domaine du dessin par défaut : applique les modifications à tous les objets d'un domaine.
  A faire : Reportez-vous à la rubrique Hiérarchie du contrôle d'affichage.
• Représentation d'affichage : affiche la représentation d'affichage active (par exemple, Plan)

Propriétés d'affichage du composant

• Basique définit les propriétés de couleur, de calque, de type de ligne, d'échelle de type de ligne et d'épaisseur de ligne de l'objet sélectionné.

Cliquez sur (le long de la barre de titre Général) pour que la feuille de travail Appliquer les propriétés du composant d'affichage à d'autres représentations d'affichage modifie les autres représentations d'affichage au niveau indiqué par l'affichage contrôlé par les valeurs.

Conseil : Pour que ce bouton s'affiche, un composant d'affichage doit être sélectionné. La feuille de travail correspondante reflète uniquement les représentations d'affichage qu'il est possible d'appliquer au composant sélectionné.

Les modifications effectuées sur l'onglet Affichage sont immédiatement visibles dans la représentation d'affichage du dessin actif. Vous pouvez également appliquer des modifications à d'autres représentations d'affichage. Par exemple, vous pouvez spécifier si une modifications effectuée sur une propriété d'affichage doit s'appliquer au composant sélectionné pour tous les objets de ce type, à tous les objets de ce style ou uniquement à l'objet sélectionné.
