Le symbole de soudure prend désormais en charge la dernière révision des normes ISO (ISO 2553:2019) et JIS (JIS Z 3021:2016).
Avec la prise en charge complémentaire de la nouvelle révision des normes ISO 2553:2019, ISO 4063:2009 et JIS Z 3021:2016, vous pouvez annoter des documents créés dans AutoCAD Mechanical à l’aide des dernières révisions des symboles de soudure.
Remarque : Le jeu d’outils AutoCAD Mechanical continue à prendre en charge toutes les révisions héritées et permet d’ouvrir, de modifier et d’enregistrer les documents créés dans des versions antérieures sans mettre à jour la norme de soudure. L’enregistrement de la nouvelle révision des symboles de soudure dans un format de fichier antérieur convertit le symbole de soudure en bloc.

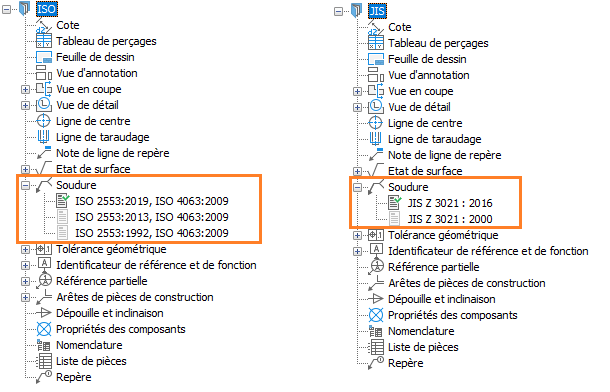

Boîte de dialogue Options
Dans le jeu d’outils AutoCAD Mechanical 2022, la nouvelle révision de norme ISO ou JIS est utilisée comme norme par défaut dans un nouveau dessin. Lorsque vous ouvrez un dessin hérité, la norme par défaut est remplacée par l’ancienne révision de la norme. Vous pouvez modifier la révision de la norme dans la boîte de dialogue Options.

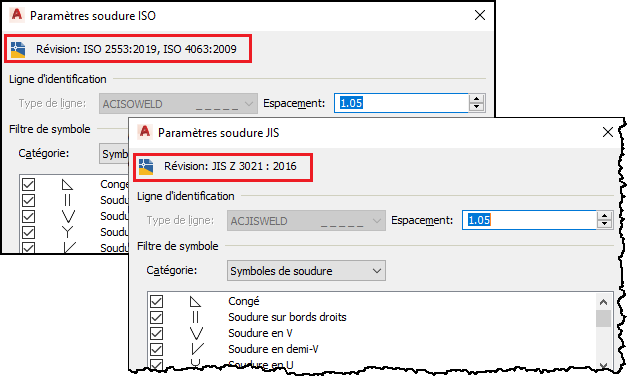

Boîte de dialogue Paramètres de soudure
La boîte de dialogue des paramètres de soudure affiche les dernières révisions ISO et JIS. Les symboles de soudure et de support correspondants sont également répertoriés dans le filtre Symbole.

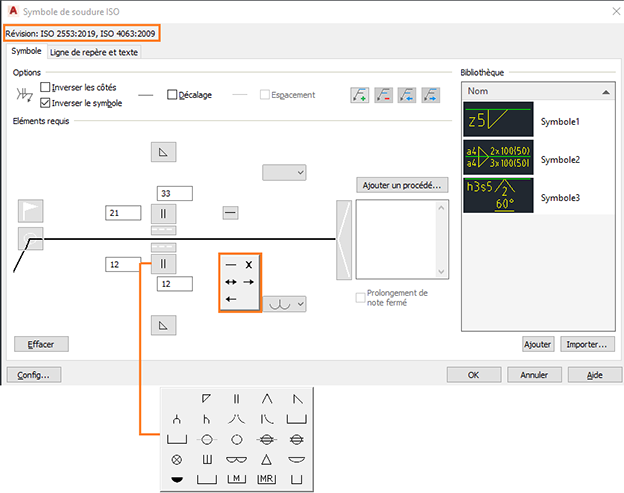

Boîte de dialogue Symbole de soudure
La boîte de dialogue Symbole de soudure contient la nouvelle notation de soudure, et les révisions apportées aux symboles élémentaires et supplémentaires.

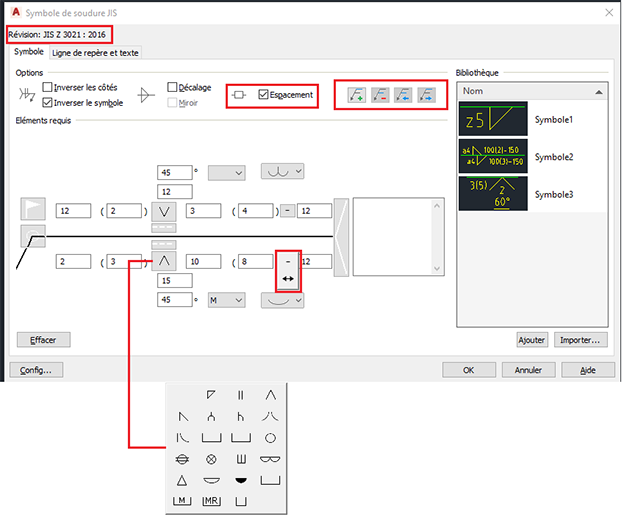

En outre, la boîte de dialogue JIS Symbole de soudure inclut un nouvel espacement et des contrôles pour la prise en charge des lignes de référence multiple.

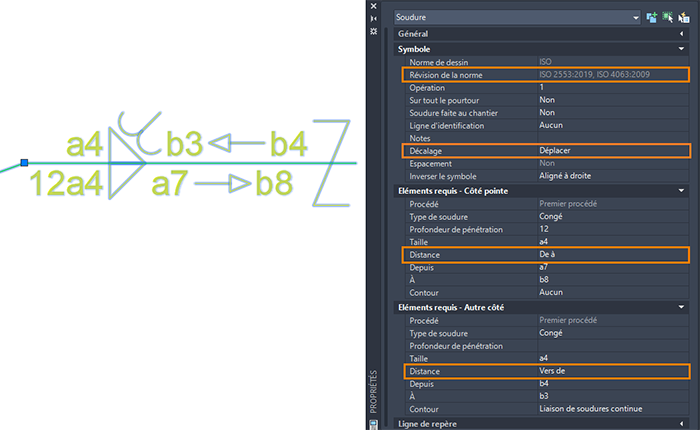

Palette Propriétés
Vous pouvez afficher et modifier toutes les propriétés des symboles de soudure dans la palette des propriétés.
