Utilisez un masque d'image pour afficher et tracer un sous-jeu des images du dessin. Un masque d'image sert à rendre invisibles certaines parties des images se trouvant en dehors du contour du masque. Le contour du masque est un objet AutoCAD rectangulaire ou polygonal. En tant que tel, vous pouvez le déplacer, l'étirer, le mettre à l'échelle ou encore l'effacer comme n'importe quel autre objet AutoCAD.
Dans l'illustration suivante, un masque polygonal a été créé à l'aide de l'option Masquer image(s).
La troisième illustration montre le résultat obtenu avec l'option Afficher les cadres d'images.
 |
 |
 |
|

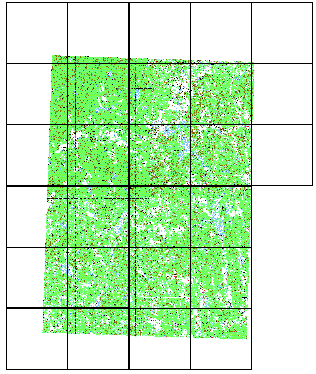

Tuilages en mosaïque avec cadres d'images visibles |

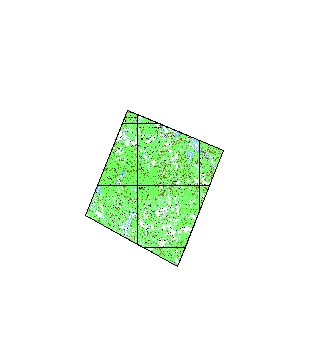

Masque polygonal |

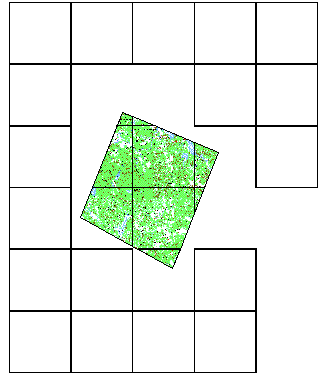

Masque polygonal et cadres d'images visibles |
Les masques du AutoCAD Raster Design toolset ont une incidence sur toutes les images d'un dessin, sans toutefois les modifier de façon permanente. Vous pouvez redimensionner les masques ou les désactiver afin de réafficher toutes les images. La commande AutoCAD DELIMIMAGE fonctionne comme un masque, mais n'a d'incidence que sur une image à la fois. Vous pouvez également convertir les masques en délimitations individuelles.
