L'Importation des annotations et Markup Assist utilisent l'apprentissage automatique pour identifier les annotations et permettent d'afficher et d'insérer des révisions de dessin en toute simplicité.
Les annotations peuvent être importées au format PDF, PNG ou JPG et sont superposées sur votre dessin dans l'espace de travail Tracé. Les annotations du fichier importé sont automatiquement identifiées comme du textmult, des lignes de repère multiples et des nuages de révision. Markup Assist vous permet d'insérer ces annotations identifiées dans le dessin en tant que géométrie.
Importation des annotations
Utilisez l'Importation des annotations pour placer une version annotée de votre dessin au-dessus du fichier d'origine afin de faciliter l'affichage et l'intégration des modifications apportées à votre dessin. Par exemple, si vous disposez d'une version PDF de votre dessin dans laquelle du texte et des notes de révision ont été ajoutés, utilisez l'option Importation des annotations pour superposer le dessin révisé sur l'original. Si vous disposez d'une version imprimée de votre dessin contenant des notes de révision manuscrites, vous pouvez prendre une photo de la version imprimée et l'importer au format JPG ou PNG.
Le fichier importé est automatiquement placé et aligné sur le fichier de dessin dans un nouveau tracé. Si le fichier importé n'est pas aligné correctement, vous pouvez l'aligner, le déplacer, le mettre à l'échelle ou le faire pivoter manuellement.

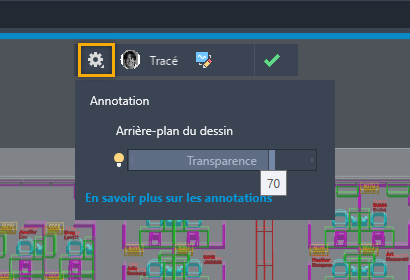

Lors de l'affichage des annotations importées, vous pouvez modifier la transparence de l'arrière-plan pour ajuster la visibilité de l'annotation importée.
Markup Assist

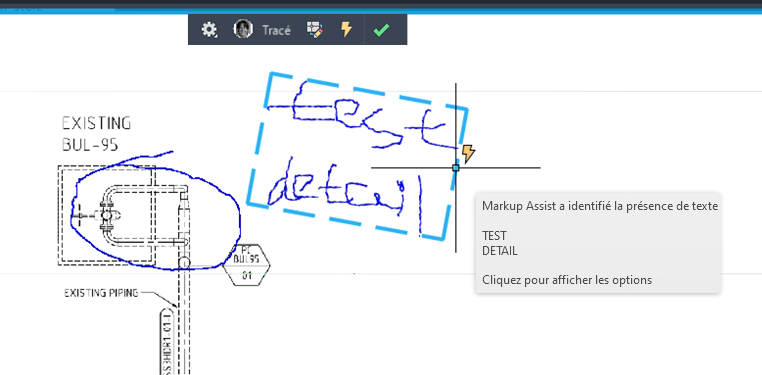

Markup Assist identifie automatiquement les annotations sous forme de texte, de lignes de repère et de nuages de révision. Cliquez sur une annotation identifiée, puis insérez-la en tant qu'objet textmult, ligne de repère multiple ou nuagerev. Vous pouvez modifier le texte avant de l'insérer ou choisir de le copier dans le Presse-papiers.
Importation d'une annotation
- Cliquez sur l'. Trouver
- Sélectionnez un fichier de marquage PDF, PNG ou JPG à importer.
Le fichier d'annotation peut être une copie numérique, une photographie ou une version numérisée du dessin d'origine.
- Déplacez, alignez, faites pivoter ou mettez à l'échelle l'annotation si le fichier d'annotation importé n'est pas automatiquement aligné sur le dessin.
Pour utiliser Markup Assist
- Après avoir importé une annotation, avec le tracé ouvert, activez les commandes TRACEENARRIERE et MARKUPASSISTMODE.
- Cliquez sur une annotation identifiée.

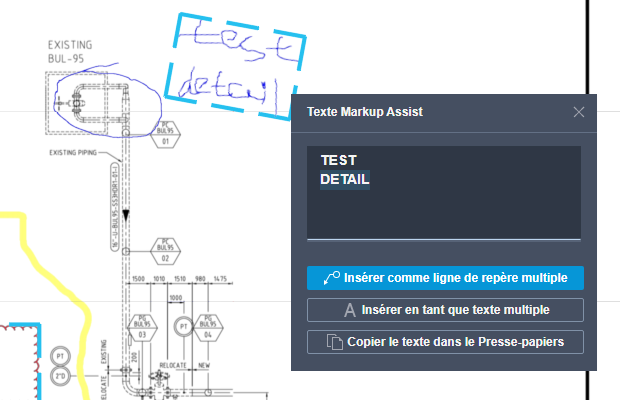

- Si le marquage identifié est du texte, choisissez d'insérer l'objet en tant que textmult, ligne de repère multiple ou de copier le texte dans le Presse-papiers. Vous pouvez modifier le texte avant de l'insérer.
L'insertion de l'objet l'ajoute au dessin en tant que géométrie.
- Si l'objet d'annotation est identifié comme un nuage de révision, vous pouvez l'insérer en tant que nuagerev.
Nouvelles commandes
ASSISTANNOTATION : analyse une annotation importée et permet de placer des repères de texte et des nuages de révision plus rapidement et en toute simplicité.
IMPORTANNOTATION : importe un dessin annoté (image/pdf) sur place dans votre fichier DWG en tant que nouveau tracé.
Nouvelles variables système
MARKUPASSISTMODE : détermine si les annotations identifiées sont mises en surbrillance.
MARKUPPAPERDISPLAY : indique si une annotation numérique est active ou non.
MARKUPPAPERTRANSPARENCY : contrôle le niveau de transparence lorsqu'une annotation numérique est active.
