Nombre

Permet de compter rapidement et précisément les instances d'objets dans le dessin. Vous pouvez insérer une table contenant les données de nombre dans le dessin courant.

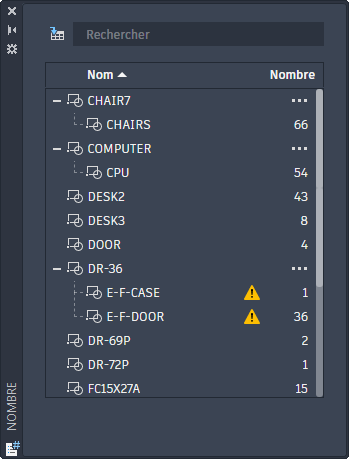

La fonction Nombre permet d'obtenir des résultats de nombre visuel et de mieux contrôler les critères de décompte. Spécifiez un bloc ou un objet unique dans l'espace objet pour compter ses instances. Vous pouvez également utiliser la palette Nombre pour afficher et gérer les blocs comptés dans le dessin courant.

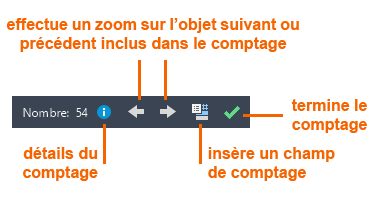

Lorsque vous êtes dans un nombre actif, la barre d'outils Nombre s'affiche en haut de la zone de dessin. La barre d'outils Nombre comprend le nombre d'objets et de problèmes, ainsi que d'autres commandes permettant de gérer les objets comptés.
L'icône de détails du nombre varie selon que le nombre actuel contient des erreurs ou non. Cliquez sur ou sur pour ouvrir la palette Nombre et afficher plus de détails.
Affiche les critères de décompte, y compris les propriétés générales des objets comptés et les attributs et paramètres de bloc définis par l'utilisateur.
Affiche les critères de décompte, y compris les propriétés générales, les attributs de bloc et les paramètres définis par l'utilisateur, ainsi que le rapport sur les problèmes des objets comptés. Les problèmes peuvent inclure des objets superposés, décomposés ou renommés.
Remarque : La liste de nombres inclut également les blocs imbriqués dans d'autres blocs.

Nouvelles commandes

NOMBRE : compte et met en surbrillance les instances de l'objet sélectionné dans le dessin.

FERMERQUANTITE : ferme la barre d'outils Nombre et quitte le décompte.

CHAMPQUANTITE : crée un champ défini sur la valeur du nombre actuel.

LISTEQUANTITE : ouvre la palette Nombre pour afficher et gérer les blocs comptés.

FERMERLISTEQUANTITE : ferme la palette Nombre.

ELEMENTQUANTITESUIVANT : effectue un zoom sur l'objet suivant inclus dans le décompte.

ELEMENTQUANTITEPRECEDENT : effectue un zoom sur l'objet précédent inclus dans le décompte.

TABLEQUANTITE : insère une table contenant les noms des blocs et le nombre correspondant de chaque bloc dans le dessin.

Commandes modifiées

CHAMP : crée un objet texte multiligne dont le champ peut être mis à jour automatiquement lorsque sa valeur change.

Nouvelles variables système

COUNTCHECK : contrôle les types d'erreurs à vérifier dans le décompte.

COUNTCOLOR : définit la couleur de mise en surbrillance des objets dans un décompte.

COUNTERRORCOLOR : définit la couleur de surbrillance des objets pouvant entraîner des erreurs potentielles dans un décompte.

COUNTERRORNUM : affiche les erreurs de nombre dans le décompte actuel.

COUNTNUMBER : affiche le numéro du décompte actuel.

COUNTPALETTESTATE : indique si la palette Nombre est ouverte ou fermée.

COUNTSERVICE : contrôle l'indexation en arrière-plan du décompte.
