Cet élément de profil type permet de créer une structure de drainage à empierrement avec une canalisation circulaire à l'intérieur.
Le point d'association de cet élément de profil type peut être situé en bas au centre, en haut au centre ou dans le coin supérieur de la structure de drainage.
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1) sauf si elles sont exprimées en pourcentage avec un signe %.
Paramètre | Description | Type | Par défaut |
---|---|---|---|
Côté |
Indique que le profil type doit être inséré à droite ou à gauche du point d'association. |
Gauche / Droite | Droite |
Point d'association | Spécifie l'emplacement du point d'association de l'élément de profil type | Chaîne ; (a) En haut au centre ; (b) En bas au centre, (c) Coin supérieur | Coin supérieur |
Largeur du fond | Largeur en bas de la tranchée | Numérique, positive |
1,0 pied 0.3 m |
Largeur du haut | Largeur en haut de la tranchée | Numérique, positive |
1.5 pied 0.5 m |
Profondeur | Profondeur totale de la tranchée | Numérique, positive |
2.0 pieds 0.6 m |
Profondeur de scellement | Profondeur du scellement de la canalisation jusqu'au bas de la tranchée | Numérique, positive |
0,6 pied 0.2 m |
Diamètre de la canalisation | Diamètre de la canalisation de drainage | Numérique, positif |
0,6 pied 0,2 pied |
Epaisseur de la canalisation | Epaisseur du matériau de canalisation (facultatif) | Numérique, positive |
0,0 pied 0.0 m |
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
Paramètre | Description | Etat |
---|---|---|
Profondeur | La profondeur de la tranchée peut éventuellement être remplacée à partir d'une altitude de ligne de profil en long. Si le point d'association se situe en haut de la tranchée, alors cette ligne de profil en long est attribuée au bas de la tranchée et vice versa. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |

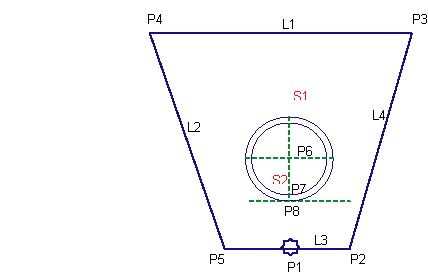

L'élément de profil type construit la forme d'une structure de drainage simple, comme indiqué par l'illustration ci-dessus.
En mode d'édition, cet élément de profil type est créé en fonction des paramètres d'entrée spécifiés, en commençant par le point d'association.
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
Point / Lien | Codes | Description |
---|---|---|
P1 | Bas du drain | |
P2 | Bas extérieur du drain | |
P3 | Haut extérieur du drain | |
P4 | Haut intérieur du drain | |
P5 | Bas intérieur du drain | |
P6 | Axe du drain | |
P7 | Fil d'eau | Utiliser un code de point existant, s'il y en a, parmi les bordures et les caniveaux. |
L1 | Emprise, Haut du drain | |
L2, L3, L4 | Assise des terrassements, Bas du drain | |
S1 | Tranchée_Remplissage | |
S2 | Surface du drain |
