TrottoirComtéClark

L'élément de profil type TrottoirComtéClark insère des liens pour un trottoir en béton avec des boulevards intérieurs et extérieurs en gazon selon la norme de trottoir appliquée par le comté de Clark. Le trottoir est situé au-dessus d'une couche de CSBC (gravier).

Vous devez vérifier que les cotes utilisées correspondent aux références du plan standard.

Association

Le point d'association se situe sur le bord intérieur de la pente de déblai ou de remblai initiale. Le composant peut être attaché au côté droit ou au côté gauche.

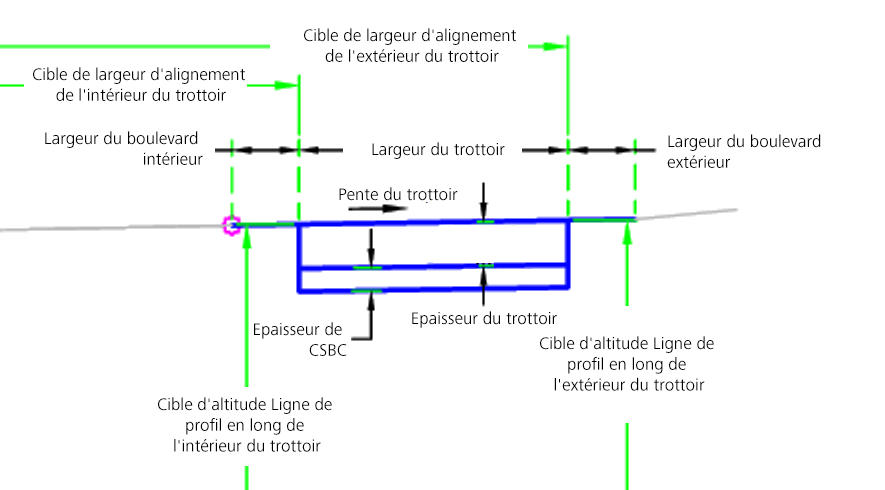

Paramètres d'entrée

Remarque : Toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique de quel côté placer l'élément de profil type	Gauche / Droite	Droite
Largeur du trottoir	Largeur du trottoir	Numérique	6.0 pieds 1.8 m
Epaisseur du trottoir	Epaisseur du trottoir	Numérique	0,33 pied 0,1 m
Utiliser la pierre CSBC	Utiliser la pierre CSBC	Oui / Non	Oui
Epaisseur de CSBC	Epaisseur de CSBC	Numérique	0.17 pied 0.05 m
Pente du trottoir	Pente du trottoir	Numérique, positive	1.5%
Largeur du boulevard intérieur	Largeur du boulevard intérieur	Numérique	1 pied 0.3 m
Largeur du boulevard extérieur	Largeur du boulevard extérieur	Numérique	1 pied 0.3 m

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Alignement de l'intérieur du trottoir	Permet de remplacer la largeur du boulevard intérieur. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer la largeur : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Alignement de l'extérieur du trottoir	Permet de remplacer la largeur du trottoir. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer la largeur : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Ligne de profil en long de l'intérieur du trottoir	Permet de remplacer l'altitude de l'intérieur du trottoir. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer la largeur : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Ligne de profil en long de l'extérieur du trottoir	Permet de remplacer l'altitude de l'extérieur du trottoir. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie.	Facultatif

Affectations logiques d'exécution

Aucun.

Paramètres de sortie

Aucun.

Comportement

Cette bande intérieure de gazon et les liens du boulevard extérieur en gazon sont insérés vers l'extérieur à partir du point d'association pour une pente spécifiée. Les bandes de gazon peuvent être omises en spécifiant une largeur égale à zéro. La couche de CSBC est construite sous le trottoir si les paramètres sont définis de manière à l'inclure.

Différentes largeurs d'élément peuvent éventuellement être obtenues en les liant aux axes de décalage. La pente transversale du trottoir peut être dérivée en étant liée à un profil de décalage.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type affiche les boulevards et le trottoir en fonction des valeurs spécifiées pour les paramètres d'entrée.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme	Code	Description
P2	Point de trottoir	Bord intérieur du trottoir
P3	Point de trottoir	Bord extérieur du trottoir
P7	Btm-SW-CSBC-IN	Fond intérieur de la couche de CSBC
P6	Btm-SW-CSBC-OUT	Fond extérieur de la couche de CSBC
L1, L3	Emprise, Assise des terrassements	Surface supérieure du boulevard
L2	Top, Sidewalk	Surface supérieure du trottoir
L6, L9	Assise des terrassements
S1	Trottoir	Zone du trottoir
S2	CSBC-SW	Zone du CSBC située en dessous du trottoir
