ShoulderRoundedTarget

L'élément de profil type ShoulderRoundedTarget fournit l'arrondi d'un accotement.

L'accotement est mesuré entre le point d'association pour le PIV (point d'intersection verticale) de l'arrondi. Si la distance entre le PIV et la surface cible n'est pas suffisante pour fournir la courbe d'arrondi, la valeur de cette dernière est réduite selon les besoins. Vous pouvez définir la géométrie de l'accotement arrondi.

Association

Le point d'association est situé sur le bord intérieur de l'accotement revêtu, placé par défaut sur le bord extérieur.

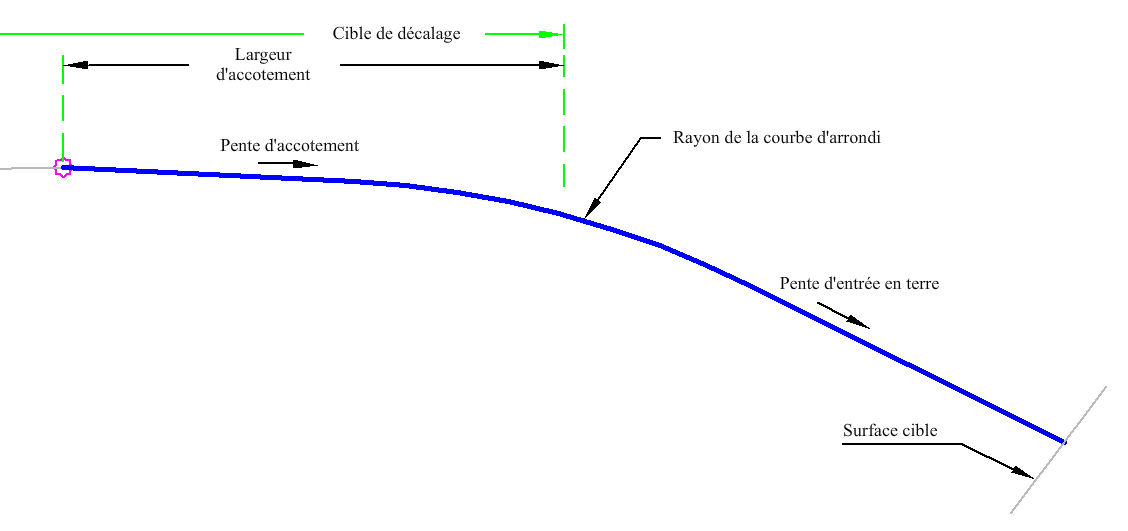

Paramètres d'entrée

Remarque : Toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique de quel côté placer l'élément de profil type.	Gauche/Droit	Droit
Pente d'accotement	Pente de l'accotement.	Numérique	-5 ( % )
Pente d'entrée en terre	Pente correspondant à la pente d'entrée en terre.	Numérique, positive	2 (: 1)
Courbe d'arrondi	Spécifie la valeur de la longueur.	Numérique, positif	2.5 pi 0.75 m
Largeur d'accotement	Largeur comprise entre le point d'association et le point de charnière de l'accotement.	Numérique, positive	5 pieds 1,5 m

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Surface d'entrée en terre	Nom de la surface d'entrée en terre. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces.	Facultatif
Offset Target	Peut être utilisé pour remplacer la largeur de l'accotement et lier celle-ci à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer le décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif

Affectations logiques d'exécution

Aucun.

Paramètres de sortie

Aucun.

Comportement

L'emplacement du PVI de la courbe arrondie est calculé à l'aide des paramètres d'entrée ou, si elle est définie, la cible de décalage. Un lien temporaire d'entrée en terre est alors calculé. Ensuite, la courbe est calculée et les points et liens restants sont ajoutés à l'élément de profil type.

Fonctionnement en mode d'édition

En mode d'édition, l'élément de profil type affiche les liens comprenant l'accotement.

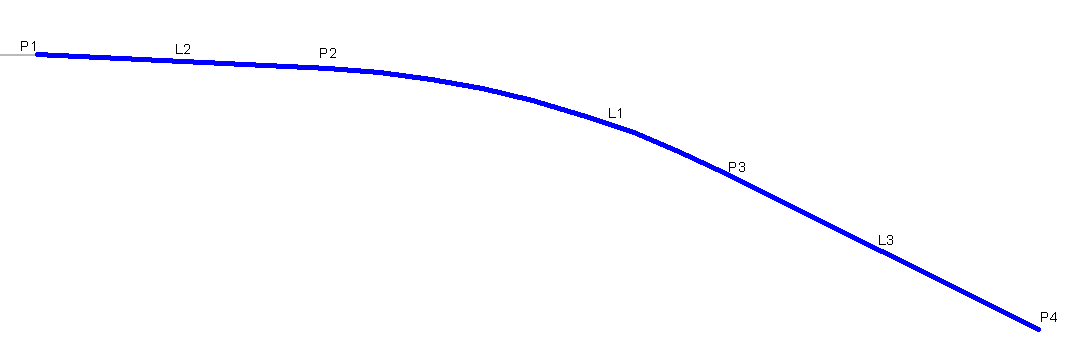

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme	Code	Description
P1	Top, Hinge
P4	Daylight, Top
L1 - L3	Emprise
