Cet élément de profil type insère un accotement revêtu avec toutes les couches de matériau prolongées jusqu'à un point d'entrée en terre. Si vous le souhaitez, vous pouvez réduire la profondeur de plusieurs calques secondaires afin d'insérer une couche de matériau autour de certains calques de matériau sélectionnés.
Association
Le point d'association est situé sur le bord intérieur de l'accotement revêtu, placé par défaut sur le bord extérieur.
Paramètres d'entrée
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.
| Paramètre | Description | Type | Par défaut |
|---|---|---|---|
| Côté |
Indique que le profil type doit être inséré à droite ou à gauche du point d'association. |
Gauche/Droit | Droit |
| Largeur d'accotement | Largeur comprise entre le point d'association et le point de charnière de l'accotement. | Numérique |
2.4 m 8.0 pieds |
| Utiliser la pente de dévers | Permet d'utiliser une pente à partir de la spécification du dévers défini sur l'axe de la ligne de base. |
Liste de sélection :
|
Non |
| Direction de la pente de l'accotement |
Indique si l'accotement est incliné à partir du dévers ou vers le dévers. |
Liste de sélection :
|
Dans la direction opposée au dévers |
| Pente d'accotement par défaut | Pente transversale par défaut de la surface de l'accotement. Cette valeur est appliquée si aucune pente de dévers n'est utilisée ou spécifiée pour l'axe de la ligne de base. | Numérique | -4.0% |
| Type d'entrée en terre de couche de matériau | Choisissez de conserver le lien d'entrée en terre à une pente fixe pour une largeur variable ou de le maintenir à une largeur fixe pour une pente variable | Liste de sélection : a) Conserver la pente, ajuster la largeur, b) Conserver la largeur, ajuster la pente | Conserver la pente, ajuster la largeur |
| Largeur / Pente d'entrée en terre | Valeur de la largeur ou de la pente fixe (x : 1) du lien d'entrée en terre. | Numérique, positive | 4 ( : 1) |
| Dévers de la couche de matériau | Permet d'utiliser une pente à partir de la spécification du dévers défini sur l'axe de la ligne de base. | Liste des options : a.) Non, b.) Pente de l'accotement extérieur, c.) Pente de l'accotement intérieur | Non |
| Pente de couche de matériau par défaut | Pente transversale par défaut de la surface de la couche de matériau. Cette valeur est appliquée si aucune pente de dévers n'est utilisée ou spécifiée pour l'axe de la ligne de base. | Numérique | -4.0% |
| Profondeur de Roulement | Profondeur entre la surface finale et Revêtement1 (zéro pour omettre) | Numérique, non-négatif |
0.025 m (0.083 pied) |
| Espacement entre le Roulement et le Revêtement2 | Réduction de la profondeur de Roulement pour insérer une couche de matériau entre Roulement et Revêtement2 | Numérique, positive |
0.000 m 0.000 pied |
| Profondeur de Revêtement2 | Profondeur du matériau de la chaussée de second niveau (zéro pour omettre) | Numérique, non-négatif |
0.025 m 0.083 pied |
| Ajustement du Revêtement2 | Largeur de Revêtement2 réduite pour permettre l'insertion de la couche de matériau. L'arête latérale de la couche de matériau aura la même pente que celle de l'entrée en terre de l'accotement. | Numérique, positive |
0.4 m 1.32 pieds |
| Espacement entre le Revêtement2 et l'assise | Réduction de la profondeur de Revêtement2 pour insérer une couche de matériau entre Revêtement2 et la première assise. | Numérique, positive |
0.01 m (0.033 pied) |
| Profondeur de base | Profondeur de la première assise (entre Revêtement2 et Base ; zéro pour omettre) | Numérique, non-négatif |
0.100 m 0.333 pied |
| Ajustement de base | Largeur de la première assise réduite pour permettre l'insertion de la couche de matériau. L'arête latérale de la couche de matériau aura la même pente que celle de l'entrée en terre de l'accotement. | Numérique, positive |
0.4 m 1.32 pieds |
| Profondeur de couche de matériau | Profondeur de la couche de matériau au niveau du point d'association, en partant du bas de la première assise (zéro pour omettre) | Numérique, non-négatif |
0.300 m 1,0 pied |
| Epaisseur du sol | Spécifie la profondeur du revêtement du matériau le long du lien d'entrée en terre. Si la valeur ZERO est entrée, aucun revêtement du matériau n'est ajouté. | Numérique, non-négatif | 0.0 |
| Code de forme du sol | Spécifie le code de forme pour le matériau du sol. | Chaîne | Sol |
| Code de forme du Roulement | Spécifie le code de forme pour le matériau de la couche de l'emprise (sous le sol, si activé) | Chaîne | Pave1 |
| Code de forme du Revêtement2 | Spécifie le code de forme pour le matériau de la deuxième couche (au-dessus de la première assise) | Chaîne | Pave2 |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
| Paramètre | Description | Etat |
|---|---|---|
| Largeur d'accotement | Peut être utilisé pour remplacer le paramètre fixe Largeur d'accotement et lier le bord de l'accotement à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
Paramètres de sortie
| Paramètre | Description | Type |
|---|---|---|
| Pente d'entrée en terre | Pente du lien d'entrée en terre | Numérique |
| Décalage d'entrée en terre | Décalage du point d'entrée en terre de la couche de forme | Numérique |
| Altitude de l'entrée en terre | Altitude du point d'entrée en terre de la couche de forme | Numérique |
| Largeur d'accotement | Largeur de l'accotement revêtu | Numérique |
| Pente d'accotement | Pente de l'accotement revêtu | Numérique |
Comportement
La surface finale de l'accotement est insérée en fonction de la largeur de l'accotement indiquée et de la pente de l'accotement par défaut à partir du point d'association. Le lien de la couche de matériau est inséré à partir du point d'association débutant à la profondeur de la couche de matériau, en dessous de la surface finale.
Le lien d'entrée en terre de l'accotement peut être inséré avec une pente fixe (Conserver la pente d'entrée en terre = True) ou avec une largeur fixe (Conserver la pente d'entrée en terre = False). Si une pente fixe est utilisée, le lien d'entrée en terre est prolongé depuis le bord extérieur de l'accotement jusqu'à son intersection avec le lien de la couche de matériau. Sinon, la couche de matériau est prolongée pour la Largeur d'entrée en terre au-delà du bord extérieur de l'accotement. Le lien d'entrée en terre est connecté jusqu'à l'extrémité de la couche de matériau.

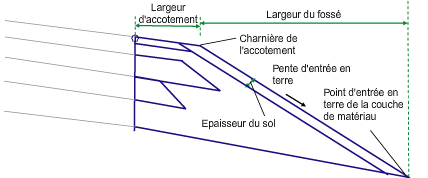

Si le matériau du sol est défini sur une valeur positive, une nouvelle couche de matériau est introduite selon l'épaisseur spécifiée, juste en dessous du lien d'entrée en terre. L'épaisseur est mesurée de façon perpendiculaire par rapport au lien d'entrée en terre de l'accotement. Cette couche s'étend de la couche d'emprise de l'accotement jusqu'au lien d'entrée en terre de la couche de forme, situé en bas. Suite à cette nouvelle disposition de la couche, la largeur de la couche d'emprise de l'accotement est ajustée comme illustré ci-après.
Les liens de la surface de référence, de Roulement et Revêtement2 sont insérés parallèlement à la surface finale pour des profondeurs spécifiées jusqu'à leur intersection avec le lien d'entrée en terre de l'accotement.

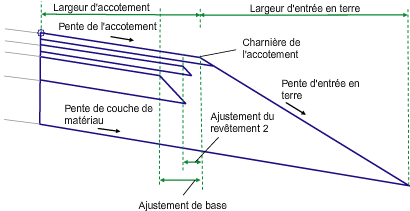

Si les valeurs d'ajustement ci-dessus sont définies pour une valeur positive, le haut du matériau concerné est raccourci en fonction de cette même valeur et le lien inférieur est dérivé selon une pente de talus du matériau égale à la pente d'entrée en terre.

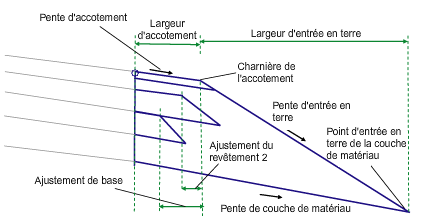

Par ailleurs, si le jeu entre Roulement/Revêtement2 et/ou Revêtement2/Assise est défini sur une valeur positive, ces calques sont séparés par le jeu en question, comme illustré ci-après.

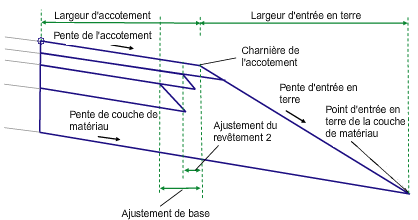

Si les jeux entre Roulement/Revêtement2 et Revêtement2/Assise sont définis sur ZERO, l'élément de profil type est dessiné comme illustré ci-après.
Si les calques secondaires sont associés à des valeurs d'ajustement nulles, l'élément de profil type est identique à l'élément de profil type AccotementEtendreTout, avec un revêtement de sol facultatif.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type affiche les liens englobant l'accotement avec les paramètres par défaut qui lui sont affectés.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
| Type | Codes | Description |
|---|---|---|
| P2 | Accotement | Accotement |
| P3 | Entrée en terre_Assise | Entrée en terre en déblai ou en remblai au niveau du fond de forme |
| P5 | Point d'accotement | Accotement au niveau de la couche de roulement |
| P7 | Point d'accotement | Accotement au niveau de la sous-couche |
| P9 | Point d'accotement | Accotement au niveau de la couche de base |
| L1, L2 | Emprise | Surface finale de l'accotement |
| L4 | Pave1 | |
| L5 | Pave2 | |
| L6 | Base | |
| L3 | Référentiel, couche de matériau | |
| S1 | Code défini par l'utilisateur | Code défini par l'utilisateur pour la couche d'emprise de l'accotement (par défaut : Roulement) |
| S2 | Code défini par l'utilisateur | Code défini par l'utilisateur pour la seconde couche de l'accotement (par défaut : Revêtement2) |
| S3 | Base | |
| S4 | Forme | |
| S5 | Code défini par l'utilisateur | Code défini par l'utilisateur pour le matériau du sol (par défaut : Sol) |

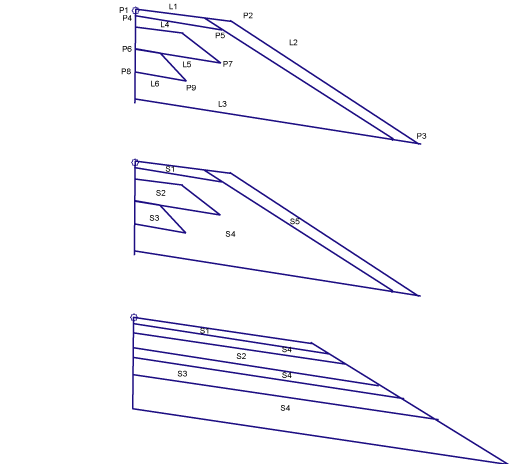

Diagramme de codage
