LienPenteEtDéflexionVerticale

Cet élément de profil type est un utilitaire polyvalent pour prolonger un lien au niveau d'une pente pour une distance de déflexion verticale.

Une ligne de profil en long peut être spécifiée pour la déflexion verticale lors de la construction d'un modèle de projet 3D.

Association

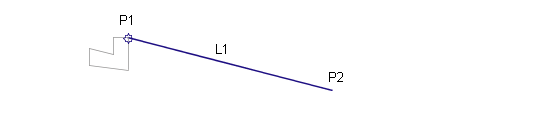

Le point d'association se situe sur le bord intérieur du lien. Cet élément de profil type peut être inséré à gauche ou à droite du point d'association.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique de quel côté placer l'élément de profil type	Gauche/Droit	Droit
Utiliser la pente de dévers	Permet d'utiliser la pente de dévers	Liste de sélection	Non
Direction de la pente	Indique si le lien est incliné à partir du dévers ou vers le dévers.	Liste de sélection	Dans la direction opposée au dévers
Pente	% ou rapport du lien.	Numérique , valeur positive ou non nulle	2 (%), (ou 2:1)
Déflexion verticale	Déflexion verticale +/- entre le début et l'extrémité du lien	Numérique. non nulle	3.0 m 10.0 pieds
Codes de point	Liste des codes de surface à attribuer au bord extérieur du lien	Chaîne séparée par une virgule	P2
Codes de lien	Liste des codes à affecter au lien	Chaîne séparée par une virgule	Emprise, Assise des terrassements
Omettre le lien	Ce paramètre permet d'ajouter ou de supprimer le lien de surface.	Oui/Non	Non
Utiliser le dévers	Permet d'utiliser la pente de dévers pour l'accotement	Liste de sélection : a) Pente de l'accotement extérieur, b) Pente de l'accotement intérieur, c) Voie extérieure, d) Voie intérieure, e) Aucune	Aucune

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description
Déflexion verticale	Peut être utilisé pour remplacer le paramètre Déflexion verticale fixe et lier l'extrémité du lien à la ligne de profil en long. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer cela : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie.	Facultatif

Paramètres de sortie

Paramètre	Description	Type
Décalage de début	Décalage +/- du début du lien	Numérique
Altitude de début	Altitude du début du lien	Numérique
Décalage de fin	Décalage +/- de l'extrémité du lien	Numérique
Altitude de fin	Altitude de l'extrémité du lien	Numérique

Comportement

Un lien est ajouté à partir du point d'association dans la direction de l'insertion pour la pente spécifiée jusqu'à l'obtention de l'altitude donnée. Si un nom de ligne de profil en long est spécifié lors de l'exécution, la déflexion verticale est ajustée pour correspondre à l'altitude de la ligne de profil en long.

Cet élément de profil type comprend un paramètre d'entrée facultatif appelé Utiliser la pente de dévers qui vous permet de spécifier l'utilisation de la pente de dévers pour l'accotement. Ce paramètre peut être défini sur a) Pente de l'accotement extérieur, b) Pente de l'accotement intérieur, c) Voie extérieure, d) Voie intérieure ou e) Aucune. Aucune est le paramètre par défaut.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type affiche le lien selon la pente et la déflexion verticale spécifiées.

Codes de point, de lien et de forme

Aucun.
