Cet élément de profil type crée une représentation de lignes de profil en travers des voies de circulation pour une route à dos brisé, sur laquelle les voies extérieures et intérieures ont des pentes descendantes différentes.
Cet élément de profil type est utilisé pour les voies intérieures sur routes divisées, à dos brisé. Le regard de la chaussée suit les normes décrites dans la rubrique "Regard de chaussée des lignes de profil en travers revêtues" de l'aide du manuel d'utilisation d'Autodesk Civil 3D.
Association
Le point d'association se situe sur le bord intérieur de la voie sur la surface finale. Le composant peut être attaché au côté droit ou au côté gauche.
Paramètres d'entrée
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
|
Côté |
Indique de quel côté placer l'élément de profil type |
Gauche / Droite |
Droite |
|
Point du dévers sur le bord intérieur |
Spécifie que le bord intérieur de la chaussée doit être codé en tant que dévers |
Oui / Non |
Non |
|
Largeur intérieure |
Largeur des voies intérieures |
Numérique, positif |
3.6 m 12.0 pieds |
|
% Pente par défaut intérieure |
% Pente par défaut des voies intérieures à utiliser si le dévers de l'axe n'est pas défini |
Numérique |
- 2.0 (%) |
|
Largeur extérieure |
Axe de la largeur de la voie extérieure |
Numérique, positif |
3.6 m 12.0 pieds |
|
% Pente par défaut extérieure |
% Pente par défaut des voies extérieures à utiliser si le dévers de l'axe n'est pas défini |
Numérique |
- 2.5 (%) |
|
Profondeur de Roulement |
Epaisseur de la couche Roulement (zéro pour omettre) |
Numérique, non-négatif |
0.025 m 0.083 pied |
|
Profondeur de Revêtement2 |
Epaisseur de la couche Revêtement2 (zéro pour omettre) |
Numérique, non-négatif |
0.025 m 0.083 pied |
|
Profondeur de base |
Epaisseur de la couche de base (zéro pour omettre) |
Numérique, non-négatif |
0.100 m 0.333 pied |
|
Profondeur de couche de forme |
Epaisseur de la couche de matériau (zéro pour omettre) |
Numérique, non-négatif |
0.300 m 1,0 pied |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
|
Paramètre |
Description |
Etat |
|---|---|---|
|
Largeur intérieure |
Peut être utilisé pour remplacer le paramètre Largeur intérieure fixe et lier la voie du bord intérieur à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer la largeur : axes, polylignes, lignes caractéristiques ou figures de topographie. |
Facultatif |
|
Largeur extérieure |
Peut être utilisé pour remplacer le paramètre Largeur extérieure fixe et lier la voie du bord extérieur à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer la largeur : axes, polylignes, lignes caractéristiques ou figures de topographie. |
Facultatif |
|
Inside Elevation |
Peut être utilisé pour remplacer la pente normale et lier l'altitude de la voie du bord intérieur à l'altitude d'une ligne de profil en long. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques ou figures de topographie. |
Facultatif |
|
Altitude extérieure |
Peut être utilisé pour remplacer la pente normale et lier l'altitude de la voie du bord extérieur à l'altitude d'une ligne de profil en long. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques ou figures de topographie. |
Facultatif |
Paramètres de sortie
|
Paramètre |
Description |
Type |
|---|---|---|
|
Axe de rotation du dévers |
Indique si l'élément de profil type prend en charge l'axe de rotation du dévers. Pour afficher une description du paramètre, dans la fenêtre Propriétés, placez le curseur sur le paramètre. Pour plus d'informations, reportez-vous à la rubrique Ajustements du profil projet pendant le dévers. |
Statique (description) |
|
Largeur de la voie intérieure |
Largeur de la voie intérieure |
Numérique |
|
%Pente intérieure |
% Pente de la voie intérieure |
Numérique |
|
Largeur de la voie extérieure |
Largeur de la voie extérieure |
Numérique |
|
%Pente extérieure |
% Pente de la voie extérieure |
Numérique |
Comportement

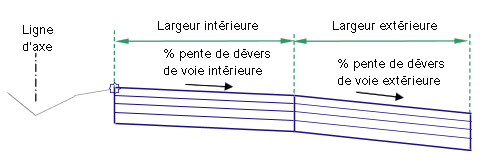

Cet élément de profil type crée un jeu de voies intérieures et de voies extérieures qui peuvent avoir différentes pentes. Les voies intérieures sont insérées vers l'extérieur à partir du point d'association à l'aide de la pente de dévers de la voie intérieure. Si le dévers n'est pas défini sur une abscisse curviligne, la valeur %pente par défaut intérieure est utilisée. Les voies extérieures sont insérées vers l'extérieur à partir de l'extrémité des voies intérieures, à l'aide de la pente de dévers de la voie extérieure, ou la valeur %pente par défaut extérieure.
Si un nom d'axe horizontal de décalage est attribué au paramètre Largeur pendant la conception du projet 3D, la largeur de la voie varie pour correspondre au décalage de l'axe.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type affiche les liens de couche de matériau, de base et de surface finale pour les largeurs et profondeurs données aux % de pentes par défaut.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
|
P1, P3 |
ETW |
Bordures de la voie sur la surface finale |
|
P1 |
Crown |
Point de dévers du projet 3D (facultatif) |
|
P2 |
Lane |
Point d'interruption du talus entre les voies sur la surface finale pour chaussée à dos brisé |
|
P4, P6 |
ETW_Pave1 |
Bordures de la voie sur la couche Roulement |
|
P4 |
Crown_Pave1 |
Point d'axe au niveau de la couche de roulement (facultatif) |
|
P5 |
Lane_Pave1 |
Point de changement de pente sur Roulement |
|
P7, P9 |
ETW_Pave2 |
Bord de la voie au niveau de la sous-couche |
|
P7 |
Crown_Pave2 |
Point d'axe au niveau de la sous-couche (facultatif) |
|
P8 |
Lane_Pave2 |
Point de changement de pente sur la sous-couche |
|
P10, P12 |
Point de chaussée |
Bordures de la voie sur la couche de base |
|
P10 |
Crown_Base |
Point d'axe au niveau de la couche de base (facultatif) |
|
P11 |
Point de changement de pente |
Point de changement de pente sur la couche de base |
|
P13, P15 |
Point de chaussée |
Bord de la voie au niveau de la couche de forme |
|
P13 |
Crown_Sub |
Point d'axe au niveau de la couche de forme (facultatif) |
|
P14 |
Point de changement de pente |
Point de changement de pente sur la couche de forme |
|
L1, L2 |
Haut, Revêtement |
Surface finale des parties revêtues |
|
L3, L4 |
Pave1 |
|
|
L5, L6 |
Pave2 |
|
|
L7, L8 |
Base |
|
|
L9, L10 |
Forme Assise des terrassements |
|
|
S1 |
Pave1 |
|
|
S2 |
Pave2 |
|
|
S3 |
Base |
|
|
S4 |
Forme |

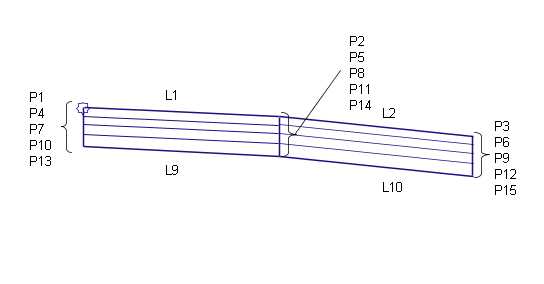

Diagramme de codage
