Cet élément de profil type insère un regard de mur de soutènement avec un côté conique.
Le mur est poussé sur un côté de façon à ce que toute l'assise soit sur le côté supérieur du remblai. Cet élément de profil type ajoute également une culée facultative en bas.
Association
Le point d'association est différent selon que le mur de soutènement est en remblai ou en déblai. S'il est en remblai, le point d'association se situe près du haut du mur de soutènement. Le point d'association se situe près de l'assise s'il est inséré dans un déblai.
Paramètres d'entrée
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1) sauf si elles sont exprimées en pourcentage avec un signe %.
| Paramètre | Description | Type | Par défaut |
|---|---|---|---|
| Côté |
Indique que le profil type doit être inséré à droite ou à gauche du point d'association. |
Gauche / Droite | Droite |
| Largeur de paroi en haut | Spécifie la largeur de la paroi en haut | Numérique |
0,958 pied 0.292 m |

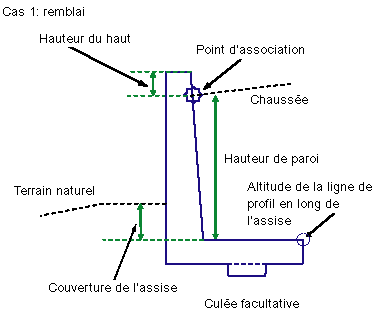

| Hauteur du haut | Distance entre le haut du mur et le point d'attache dans le remblai ou le nouveau point d'attache dans le déblai. | Numérique |
1.320 pieds 0.40 m |

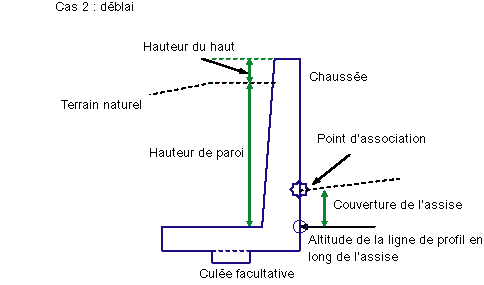

| Couverture de l'assise | Profondeur de la couverture du haut de l'assise jusqu'à la ligne du talus sur le côté arrière du mur en remblai ou jusqu'au point d'attache en déblai. | Numérique |
1.667 pieds 0.50 m |
| Culée | Spécifie l'ajout d'une culée facultative en dessous de l'assise | Booléen | Oui |
La hauteur de la paroi est déterminée à partir du haut de l'assise jusqu'au point d'association de l'altitude du terrain sur la face verticale, selon celui qui est le plus haut. La pente du mur, la largeur de l'assise, les dimensions de la culée facultative et l'emplacement du centre de la culée sont tous fonction de la hauteur du mur.
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
| Paramètre | Description | Etat |
|---|---|---|
| Hauteur de paroi | Peut être utilisé pour remplacer la hauteur fixe de la paroi et être lié à une ligne de profil en long. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques ou figures de topographie. | Facultatif |
| Surface cible | Nom de la surface de terrain naturel permettant de déterminer un mur de soutènement en remblai ou en déblai. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier cette surface : surfaces. | Obligatoire |
Paramètres de sortie
Aucun.
Comportement
Cet élément de profil type peut être inséré sur les côtés droit ou gauche. Le point d'association est différent selon qu'il s'agit d'un remblai ou d'un déblai. Dans le cas d'un remblai, le point d'association est la ligne d'intersection entre la surface finale et la face intérieure du mur, en dessous du haut de la paroi, à une distance égale à la valeur du paramètre Hauteur du haut. Dans le cas d'un déblai, le point d'association est la ligne d'intersection entre la surface finale et la face intérieure, au-dessus du haut de l'assise, à une distance égale à la valeur du paramètre Couverture de l'assise. La hauteur de la paroi est déterminée à partir des paramètres Profil ou Hauteur de paroi spécifiés. Dans le cas d'un remblai, la face pentue de la paroi fait face au centre de la route. Dans le cas d'un déblai, la face pentue de la paroi est éloignée de la route, face à la terre retenue. Si l'option Culée est définie sur Non, alors la base de l'assise est une simple ligne horizontale. Si l'option Culée est activée, des liens permettant de définir la culée facultative sont insérés.
Fonctionnement en mode d'édition
En mode d'édition, l'élément de profil type dessine la forme du mur de soutènement conformément aux valeurs spécifiées pour les paramètres d'entrée, en considérant que l'élément de profil type se trouve en condition de remblai.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
| Point / Lien | Codes | Description |
|---|---|---|
| P1 | Avant du mur de soutènement | |
| P2 | Haut du mur de soutènement | |
| P3 | Point du mur de soutènement | |
| P14 | Point du mur de soutènement | |
| P12 | Point du mur de soutènement | Peut être utilisé comme ligne de rupture dans une surface de l'assise des terrassements de construction |
| P5 | Point du mur de soutènement | Peut être utilisé comme ligne de rupture dans une surface de l'assise des terrassements de construction |
| L1, L2, L3 | Emprise, Mur | L1=P1 to P2; L2= P2 to P3; L3 = P3 to P14; |
| L4,L5,L6 | Bas d'appui | L4 = P6 to P7; L5 = P8 to P9; L6 = 10 to 11; |
| S1 | Mur de soutènement |

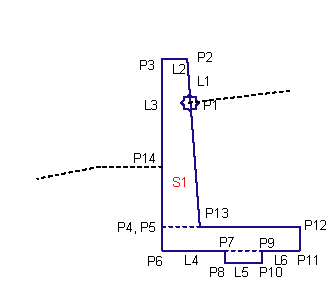

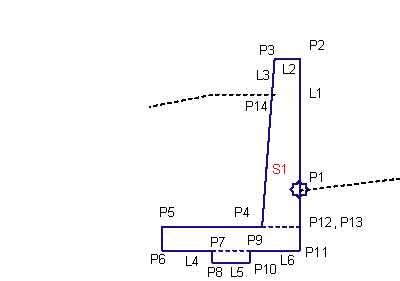

Diagramme de codage
Remblai
Déblai
