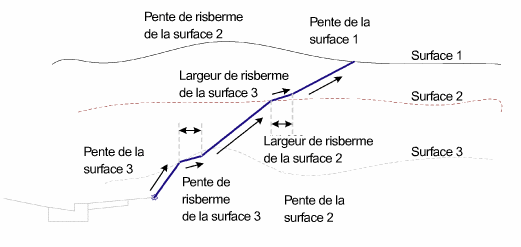

Cet élément de profil type vous permet d'indiquer trois calques de surface et talus de déblai pour chaque type de matériau.
Lors du passage d'un type de matériau à un autre, il est également possible d'insérer une risberme.
Association
Le point d'association se situe sur le bord intérieur de la pente de déblai ou de remblai initiale. Le composant peut être attaché au côté droit ou au côté gauche.
Paramètres d'entrée
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.
| Paramètre | Description | Type | Par défaut |
|---|---|---|---|
| Côté | Indique de quel côté placer l'élément de profil type | Gauche/Droit | Droit |
| Talus de déblai de la surface 1 | Pente à utiliser pour le matériau de la surface 1 | Numérique, positif | 4 (:1) |
| Largeur de risberme de la surface 2 | Indique la largeur de la risberme entre la surface 1 et la surface 2 (zéro pour omettre) | Numérique, positive | 0 |
| Pente de risberme de la surface 2 | Indique la pente de la risberme facultative | Numérique, positif | 4 (:1) |
| Talus de déblai de la surface 2 | Pente à utiliser pour le matériau de la surface 2 | Numérique, positive | 2 (:1) |
| Largeur de risberme de la surface 3 | Indique la largeur de la risberme entre la surface 1 et la surface 2 (zéro pour omettre) | Numérique, positive | 0 |
| Pente de risberme de la surface 3 | Indique la pente de la risberme facultative | Numérique, positif | 4 (:1) |
| Talus de déblai de la surface 3 | Pente à utiliser pour le matériau de la surface 3 | Numérique, positif | 1 (:1) |
| Talus de remblai | Pente du lien d'entrée en terre en conditions de remblai | Numérique, positif | 4 (:1) |
| Placer un matériau revêtu | Indique de placer un revêtement de matériau facultatif le long des liens d'entrée en terre. Vous avez le choix entre les options suivantes : Tous les liens, Liens d'entrée en terre, Liens de remblai uniquement et Aucun. | Chaîne | Aucun |
| Limite 1 de la pente | Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé | Pente | 1 : 1 |
| Epaisseur du matériau 1 | Spécifie l'épaisseur du matériau revêtu. Cette épaisseur est mesurée perpendiculairement au lien. | Numérique, positif | 12 pouces |
| Nom du matériau 1 | Spécifie le nom du matériau appliqué au revêtement le long des liens de talus | Chaîne | Enrochement |
| Limite 2 de la pente | Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé | Pente | 2 : 1 |
| Epaisseur du matériau 2 | Spécifie l'épaisseur du matériau revêtu. Cette épaisseur est mesurée perpendiculairement au lien. | Numérique, positif | 6 pouces |
| Nom du matériau 2 | Spécifie le nom du matériau appliqué au revêtement le long des liens de talus | Chaîne | Enrochement |
| Limite 3 de la pente | Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé | Pente | 4 : 1 |
| Epaisseur du matériau 3 | Spécifie l'épaisseur du matériau revêtu. Cette épaisseur est mesurée perpendiculairement au lien. | Numérique, positif | 4 pouces |
| Nom du matériau 3 | Spécifie le nom du matériau appliqué au revêtement le long des liens de talus | Chaîne | Pelouse |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
| Paramètre | Description | Etat |
|---|---|---|
| Surface 1 | Surface supérieure du terrain naturel. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces. | Obligatoire |
| Surface 2 | Première subsurface. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces. | Facultatif |
| Surface3 | Deuxième subsurface. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces. | Facultatif |
Paramètres de sortie
| Paramètre | Description | Type | Par défaut |
|---|---|---|---|
| Décalage d'entrée en terre | Décalage du point d'entrée en terre | Numérique | Décalage d'entrée en terre |
| Altitude de l'entrée en terre | Altitude du point d'entrée en terre | Numérique | Altitude de l'entrée en terre |
Comportement
En remblai, un lien d'entrée en terre est inséré avec une pente calculée en fonction du paramètre d'entrée de la pente de remblai pour la surface 1. En déblai, l'élément de profil type commence par vérifier si le lien est en dessous de la pente de la surface 3 et vérifie l'intersection. Ce processus est renouvelé pour chaque surface supplémentaire. Vous pouvez également ajouter des transitions facultatives entre les surfaces, aux changements de surface. C'est la largeur de la risberme et la pente de la surface qui vient d'être coupée qui seront utilisées.
Dans Civil 3D 2010 et les versions précédentes, le paramètre Epaisseur du matériau était mesuré verticalement. Dans Civil 3D 2011 et les versions ultérieures, ce paramètre est mesuré perpendiculairement au lien. Par conséquent, si vous ouvrez un dessin contenant des éléments de profil type qui ont été créés dans Civil 3D 2010 ou version précédente dans Civil 3D 2011 ou version ultérieure, puis recréez le projet 3D, ce paramètre est modifié pour refléter le nouveau comportement. Les rapports sur les volumes qui utilisent cet élément de profil type seront mis à jour pour refléter le nouveau comportement.
Fonctionnement en mode d'édition
Cet élément de profil type s'affiche en mode d'édition grâce aux paramètres d'entrée de la pente de la surface 1 et de la pente de remblai.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
| Point, lien ou forme | Codes | Description |
|---|---|---|
| P1 | Talus, Talus déblai ou Talus remblai | Point de charnière. Talus déblai est utilisé si le lien d'entrée en terre a une pente ascendante. Talus remblai est utilisé si le lien d'entrée en terre a une pente descendante. |
| P2 | Entrée en terre, Entrée en terre_Déblai ou Entrée en terre_Remblai | Point d'entrée en terre |
| P3-P6 | Entrée en terre, Entrée en terre_Déblai | Point d'entrée en terre |
| L1 | Emprise, Assise des terrassements, Pente du lien | |
| L1 | Entrée en terre, Entrée en terre_Déblai | Lien d'entrée en terre pour des lignes de profil en travers en déblai |
| L1 | Entrée en terre, Entrée en terre_Remblai | Lien d'entrée en terre pour des lignes de profil en travers en remblai |
| L2-L5 | Emprise, Assise des terrassements, Pente du lien, Entrée en terre_Déblai | Liens pour pentes traversant des surfaces |
| L Last | Emprise, Assise des terrassements, Entrée en terre, Entrée en terre_Déblai | Dernier lien |

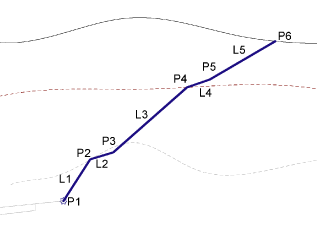

Diagramme de codage
