L'élément de profil type DéblaiFosséPenteLatérale insère des liens pour créer un fossé optimal, puis des entrées en terre pour les déblais et remblais.
Association
Le point d'association se situe sur le bord intérieur de la pente de déblai ou de remblai initiale. Le composant peut être attaché au côté droit ou au côté gauche.
Paramètres d'entrée
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
| Côté | Indique de quel côté placer l'élément de profil type | Gauche / Droite | Droite |
| Lien d'entrée en terre | Inclut ou omet le lien d'entrée en terre | Oui / Non | Oui |
| Code de forme du revêtement du fossé | Contrôle le code de forme du revêtement du fossé | Chaîne | En béton |
| Epaisseur du fossé | Epaisseur du matériau du fossé | Numérique, positive |
0.5 pied 0.15 m |
| Utiliser le fossé en cas de remblai | Détermine si un fossé est créé en cas de remblai | Oui / Non | Oui |
| Largeur de la pente après fossé | Largeur du lien de la pente après fossé (déblai uniquement) | Numérique, positive |
4 pieds 1,2 m |
| Pente après fossé | Lien de la pente après fossé (déblai uniquement) | Numérique | 4 ( : 1 ) |
| Largeur du fond | Largeur du fond du fossé | Numérique, positif |
2 pieds 0.6 m |
| Largeur de pente avant fossé | Largeur du lien de la pente avant fossé (déblai uniquement) | Numérique, positive |
4 pieds 1,2 m |
| Pente avant fossé | Lien de la pente avant fossé (déblai uniquement) | Numérique | 4 ( : 1 ) |
| Pente de remblai | Pente du lien d'entrée en terre pour remblai | Numérique | 4 ( : 1 ) |
| Talus de déblai | Pente du lien d'entrée en terre pour déblai | Numérique | 4 ( : 1 ) |
| Hauteur de l'extension droite | Distance par rapport au début du revêtement du côté droit de la canalisation | Numérique, positive |
0.5 pied 150 mm |
| Largeur du haut du fossé en cas de remblai | Largeur du lien en haut du fossé en cas de remblai | Numérique, positive |
3 pieds 1 m |
| Hauteur de l'extension gauche | Distance par rapport au début du revêtement du côté gauche de la canalisation | Numérique, positive |
0.5 pied 150 mm |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
|
Paramètre |
Description |
Etat |
|---|---|---|
| Surface d'entrée en terre | Nom de la surface d'entrée en terre. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces. | Obligatoire |
| Omettre le fossé | Cette option peut être utilisée pour désactiver la construction du fossé. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
Affectations logiques d'exécution
Aucun.
Paramètres de sortie
Aucun.
Comportement
Le point de charnière initial est défini sur le point d'association. L'altitude du point de charnière est comparée à la surface cible afin de déterminer si la ligne de profil en travers est en condition de déblai ou de remblai.
Si les paramètres requièrent l'existence d'un fossé, ce dernier est créé à l'aide des paramètres d'entrée. Si la cible Omettre le fossé est trouvée, le fossé ne sera pas créé. Si l'épaisseur du fossé est supérieure à 0, le revêtement du fossé est créé. Si le fossé est en remblai, la largeur du haut du fossé en cas de remblai est appliquée.
L'altitude du point de charnière du fossé est comparée à la surface cible afin de déterminer si la ligne de profil en travers est en condition de déblai ou de remblai. Ensuite, le lien d'entrée en terre est créé à l'aide des pentes de remblai et de déblai appropriées.
Si aucun fossé n'est requis, le lien d'entrée en terre est créé à l'aide des pentes de remblai et de déblai appropriées.
Fonctionnement en mode d'édition
En mode d’édition, cet élément de profil type trace la pente de remblai initiale sur 5 unités.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
| P2 | Point de fossé | Intérieur du fossé |
| P3 | Point de fossé | Extérieur du fossé |
| P4 | Talus, Talus_Déblai, Talus_Remblai | Point de charnière, de déblai ou de remblai |
| P5 | Entrée en terre, Entrée en terre_Déblai | Point d'entrée en terre dans le déblai |
| P6 | Talus, Talus remblai | Point charnière dans le remblai |
| P7 | Entrée en terre, Entrée en terre_Remblai | Point d'entrée en terre dans le remblai |
| P8-P11 | FondFossé | Fond du fossé |
| L1-L3, L10 | Haut, Fossé | Haut du fossé |
| L4 | Haut, Entrée en terre, Entrée en terre_Déblai | Entrée en terre en déblai talus fini |
| L5-L7 | Assise des terrassements, Fond de fossé | Fond du fossé |
| L11 | Haut, Entrée en terre, Entrée en terre_Remblai | Lien d'entrée en terre dans le remblai |
| S1 | Code de forme du revêtement du fossé | Valeur d'entrée utilisateur |

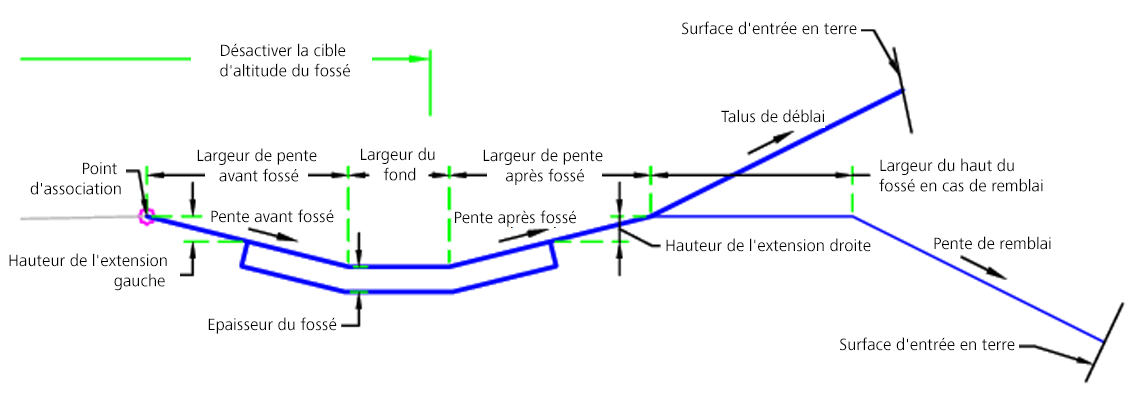

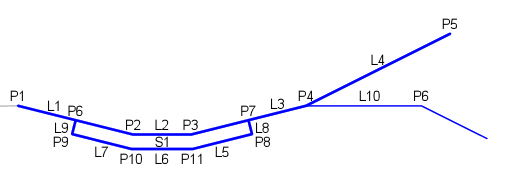

Diagramme de codage
