PontPoutresCaissons1

Cet élément de profil type crée une forme de pont à poutres-caissons avec demi-séparateurs facultatifs.

Cet élément de profil type est conçu pour la visualisation, pas pour la conception structurelle.

Association

Le point d'association se situe à la ligne d'axe de la surface finale du tablier du pont. La ligne de profil en travers du pont est conçue sur les côtés droit et gauche.

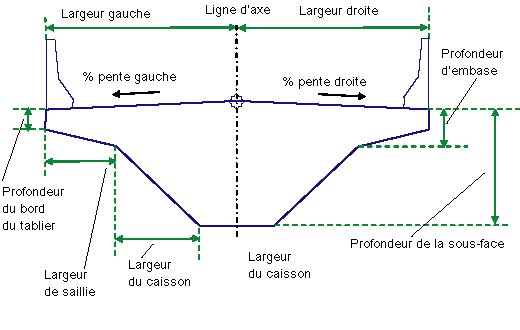

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Largeur gauche	Largeur du côté gauche du tablier de pont	Numérique, positif	5.34 m 17.8 pieds
Largeur droite	Largeur du côté droit du tablier de pont	Numérique, positif	5.34 m 17.8 pieds
Gauche - Utiliser le dévers	Permet d'utiliser la pente de dévers sur le côté gauche du pont.	Options disponibles : Non, Pente de la voie intérieure, Pente de la voie extérieure	Pente de la voie extérieure
Pente de gauche par défaut	Indique la pente par défaut du côté gauche du pont si la pente de dévers n'est pas spécifiée.	Numérique	-2.0%
Droite - Utiliser le dévers	Permet d'utiliser la pente de dévers sur le côté droit du pont.	Options disponibles : Non, Pente de la voie intérieure, Pente de la voie extérieure	Pente de la voie extérieure
Pente de droite par défaut	Indique la pente par défaut du côté droit du pont si la pente de dévers n'est pas spécifiée.	Numérique	-2.0%
Profondeur de la sous-face	Distance verticale entre le bord du tablier de pont et la sous-face	Numérique, positif	2.0 m 6.67 pieds
Profondeur du bord	Epaisseur du tablier de pont au bord	Numérique, positif	0.150 m 0.5 pied
Profondeur d'embase	Distance verticale entre le bord du tablier de pont et la racine d'embase	Numérique, positif	0.300 m 1,0 pied
Largeur de saillie	Largeur de la saillie	Numérique, positif	1.2 m 4.0 pieds
Largeur du caisson	Largeur du caisson	Numérique, positif	2.0 m 6.67 pieds
Inclure les séparateurs Omettre les séparateurs	Inclut ou omet les séparateurs de chaque côté du tablier de pont.	Inclure / Omettre	Inclure
Séparateur A (mm ou pouces)	Hauteur du séparateur au centre du terre-plein central	Numérique, positif	810 mm 32 p

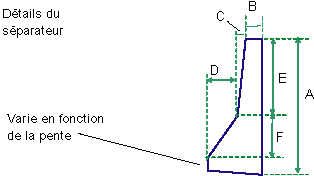

Séparateur B (mm ou pouces)	Comme indiqué dans le diagramme	Numérique, positif	131 mm 4.5 p
Séparateur C (mm ou pouces)	Comme indiqué dans le diagramme	Numérique, positif	59 mm 2 p
Séparateur D (mm ou pouces)	Comme indiqué dans le diagramme	Numérique, positif	125 mm 5 p
Séparateur E (mm ou pouces)	Comme indiqué dans le diagramme	Numérique, positif	557 mm 22 p
Séparateur F (mm ou pouces)	Comme indiqué dans le diagramme	Numérique, positif	178 mm 7 pouces

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Largeur gauche	Peut être utilisé pour remplacer le paramètre Largeur gauche fixe et lier le bord gauche du tablier à un décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer la largeur : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Largeur droite	Peut être utilisé pour remplacer le paramètre Largeur droite fixe et lier le bord droit du tablier à un décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer la largeur : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif

Paramètres de sortie

Paramètre	Description	Type
Axe de rotation du dévers	Indique si l'élément de profil type prend en charge l'axe de rotation du dévers. Pour afficher une description du paramètre, dans la fenêtre Propriétés, placez le curseur sur le paramètre. Pour plus d'informations, reportez-vous à la rubrique Ajustements du profil projet pendant le dévers.	Statique (description)

Comportement

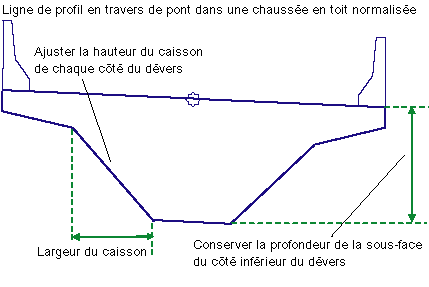

L'élément de profil type construit les liens du tablier de pont et de la sous-structure en fonction des valeurs de paramètre d'entrée spécifiées. En cas de dévers, une partie de la structure n'est pas soumise à la rotation. La profondeur de la sous-face est maintenue à la valeur donnée à partir du bord supérieur du tablier sur le côté inférieur du pont, et la hauteur du caisson est ajustée sur le côté supérieur par rapport à la racine du tablier.

Si le paramètre Inclure les séparateurs est défini sur True, les lignes de profil en travers de séparateur New Jersey sont ajoutées aux bords droit et gauche du tablier. Les pentes des fonds de séparateur s'ajustent pour correspondre aux pentes du tablier.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type dessine la structure du pont et les séparateurs selon les paramètres d'entrée spécifiés.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, lien ou forme	Codes	Description
P1, P3	Bord tablier de pont	Bord du tablier de pont
P2	Point de changement de dévers	Point de dévers sur tablier de pont
L1, L2	Tablier, Emprise
L3 – L9	Pont	Liens de la sous-structure du pont
Tous les liens du séparateur	GBA - Mur
S1	Pont
S2, S3	GBA - Mur

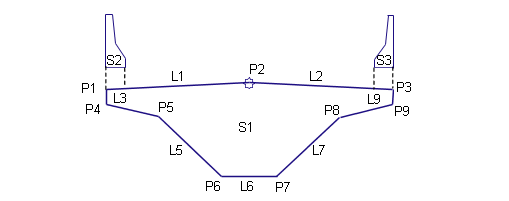

Diagramme de codage
