DéblaiementChaussée

Cet élément de profil type permet de spécifier la profondeur du déblaiement de la couche d'emprise.

Cet élément de profil type permet éventuellement de prolonger le déblaiement jusqu'au terrain naturel en fonction de la pente après fossé indiquée.

Association

Le point d'association est situé au niveau du point d'entrée en terre sur la surface finale.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1) sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Profondeur du déblaiement	Spécifie la profondeur du sol à déblayer.	Numérique	0.05 m 0,167 pied
Prolonger jusqu'au terrain naturel	Permet de prolonger le déblaiement jusqu'au terrain naturel	Booléen	Oui
Pente avant fossé	Pente avant fossé par défaut de l'extension du déblaiement entre le point d'entrée en terre d'origine et le début de la pente après fossé	Numérique	-2 (:1)
Pente après fossé	Pente après fossé jusqu'au talus depuis le bas du déblaiement jusqu'au terrain naturel	Numérique, positive	2 (:1)

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Surface existante	Nom de la surface existante jusqu'au talus depuis le bas du déblaiement. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier cette surface : surfaces.	Obligatoire

Paramètres de sortie

Aucun.

Comportement

Cet élément de profil type insère des liens parallèles définissant le bas de la couche de déblaiement, en dessous d'une surface spécifiée. Si l'option permettant de prolonger le déblaiement jusqu'au terrain naturel avec une pente après fossé est définie sur Non, alors le déblaiement commence directement au point d'association sur la surface spécifiée, avec un lien vertical dont la profondeur est définie par les paramètres d'entrée. A partir du bas de ce lien vertical, une série de liens parallèles à la surface spécifiée sont insérés vers l'intérieur, jusqu'à l'emplacement de la ligne de base du profil type. Si l'option permettant de prolonger le déblaiement jusqu'au terrain naturel est définie sur Oui, alors un lien est introduit au niveau du point d'association avec la pente avant fossé spécifiée. Et ce, jusqu'à ce que la différence d'altitude entre le bas de ce nouveau lien et le terrain naturel indiqué soit égale à la profondeur du déblaiement. A partir de ce point, une série de liens parallèles à la surface spécifiée sont ajoutés vers l'intérieur, jusqu'à l'emplacement de la ligne de base du profil type. Un autre lien, placé vers l'extérieur, est également ajouté à l'entrée en terre jusqu'au terrain naturel.

Fonctionnement en mode d'édition

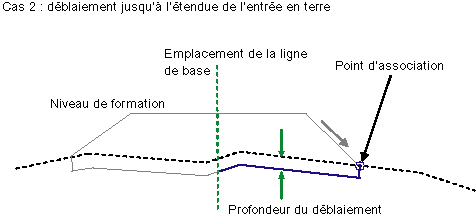

En mode d'édition, cet élément de profil type insère une ligne horizontale en dessous du point d'association, vers l'emplacement de la ligne de base. Ce lien est inséré à partir du point d'association, à une distance égale à la profondeur du déblaiement.

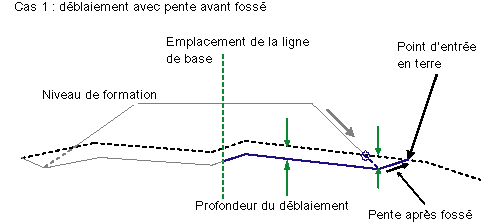

Si l'option permettant de prolonger le lien de déblaiement jusqu'à une surface est sélectionnée, alors le lien de pente avant fossé, doté d'une valeur de pente spécifiée, jusqu'à la profondeur du déblaiement est inséré avant l'ajout du lien horizontal, comme expliqué précédemment. Un lien de pente après fossé est également ajouté vers l'extérieur, à partir du bas du lien de déblaiement avec une pente avant fossé spécifiée, et jusqu'à une altitude égale au point d'association de l'élément de profil type.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point / Lien	Codes	Description

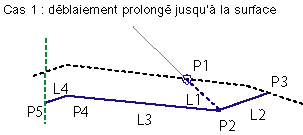

P3	Décapage sous talus (cas 1 uniquement)	Point d'entrée en terre du lien de la pente après fossé de déblaiement
L1	Décapage sous fossé (cas 1 uniquement)	Lien de pente avant fossé de déblaiement
L2, L3, L4… Ln	Décapage	Liens de déblaiement
