Cet élément de profil type crée une structure de fossé avec une risberme facultative et des pentes après fossé à l'intérieur et à l'extérieur de la structure.
Association
Le point d'association est le point le plus profond de la risberme intérieure facultative. Si les risbermes sont omises, le point d'association se situe sur le point le plus profond du mur intérieur de la structure de fossé.
Paramètres d'entrée
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1) sauf si elles sont exprimées en pourcentage avec un signe %.
| Paramètre | Description | Type | Par défaut |
|---|---|---|---|
| Côté |
Indique que le profil type doit être inséré à droite ou à gauche du point d'association. |
Gauche / Droite | Droite |
| Largeur du fond | Largeur du fond du fossé | Numérique, positive |
2.0 pieds 0.6 m |
| Profondeur du fossé | Profondeur du fossé | Numérique, positive |
2.0 pieds 0.6 m |
| A1 | Epaisseur de la paroi intérieure en haut | Numérique, positive |
0,45 pied 0.15 m |
| B1 | Epaisseur renforcée de la paroi intérieure en bas | Numérique, positive |
0,6 pied 0.2 m |
| C | Epaisseur du revêtement recouvrant le fond du fossé | Numérique, positive |
0.5 pied 0.15 m |
| D | Profondeur de la face conique sur la paroi intérieure | Numérique, positive |
2.0 pieds 0.6 m |
| E1 | Profondeur du point de charnière d'où partent la risberme intérieure/les liens de pente après fossé intérieurs | Numérique, positive |
0,0 pied 0.0 m |
| Largeur de risberme intérieure | Largeur de la risberme intérieure (facultative) Entrer ZERO pour aucune risberme | Numérique, positive |
1.5 pied 0.5 m |
| Talus de risberme intérieure | Talus transversal de la risberme intérieure (facultative). Il est mesuré par rapport au bord de la structure du fossé. Une pente positive indique une élévation de la risberme du fossé. | Numérique, type talus | 4% |
| F1 | Largeur du lien de pente après fossé intérieur (facultatif). Entrer ZERO pour aucun lien de pente après fossé. | Numérique, positive |
1,0 pied 0.3 m |
| G1 | Pente du lien de pente après fossé intérieur (facultatif). Elle est mesurée par rapport à la structure du fossé. Une pente positive indique une élévation du lien par rapport au point de départ. | Numérique, type Pente | 1:1 |
| A2 | Epaisseur de la paroi intérieure en haut | Numérique, positive |
0,45 pied 0.15 m |
| B2 | Largeur conique de la paroi extérieure | Numérique, positive |
0,6 pied 0.2 m |
| E2 | Profondeur du point de charnière d'où partent la risberme extérieure/les liens de pente après fossé extérieurs | Numérique, positive |
1,0 pied 0.3 m |
| Largeur de risberme extérieure | Largeur de la risberme extérieure (facultative). Entrer ZERO pour aucune risberme. | Numérique, positive |
3.0 pieds 1.0 m |
| Talus de risberme extérieure | Talus transversal de la risberme extérieure (facultative). Il est mesuré par rapport au bord de la structure du fossé. Une pente positive indique une élévation de la risberme du fossé. | Numérique, type talus | 4% |
| F2 | Largeur du lien de pente après fossé extérieur (facultatif). Entrer ZERO pour aucun lien de pente après fossé. | Numérique, positive |
1,0 pied 0.3 m |
| G2 | Pente du lien de pente après fossé extérieur (facultatif). Elle est mesurée par rapport à la structure du fossé. Une pente positive indique une élévation du lien par rapport au point de départ. | Numérique, type Pente | 1:1 |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
Paramètres cible : aucun.
Paramètres de sortie
Comportement

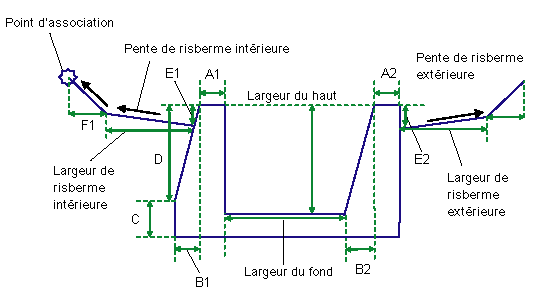

L'élément de profil type construit la forme d'une structure de fossé, comme indiqué sur l'illustration. Pour omettre des liens de risberme et de pente avant fossé, affectez la valeur ZERO aux paramètres de largeur appropriés.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type est créé en fonction des paramètres d'entrée spécifiés, en commençant par le point d'association.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
| Point / Lien | Codes | Description |
|---|---|---|
| P10 | Point de fossé | |
| P1, P6 | Arrière de fossé | |
| P2, P5 | Avant de fossé | |
| P14 | Point de fossé | |
| L10, L13 | Emprise | |
| L10, L13 | Assise des terrassements | Si le décalage P11 < P8 et le décalage P13 > P9 respectivement |
| L11 | Emprise | |
| L12 | Emprise | |
| L1 et L5 | Emprise | |
| L1 to L5 | Dessus de fossé | |
| L8 et L9 | Assise des terrassements | |
| L10, to L13 | Remblai | |
| L6 | Arrière de remblai | |
| S1 | Fossé | Aire de la forme de la structure de fossé |

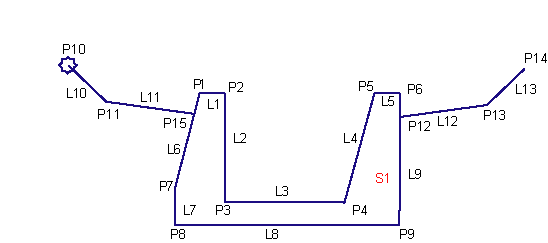

Diagramme de codage
