L'élément de profil type PointMarquéConditionnel applique automatiquement divers éléments de profil type (élargissement, bordure et caniveau, fossé, entrée en terre) à un profil type, selon si un nom de point marqué a été trouvé sur l'abscisse curviligne du projet 3D.
L'élément de profil type PointMarquéConditionnel permet aux paramètres de déterminer la direction dans laquelle rechercher la cible (vers l'extérieur, vers l'intérieur ou dans les deux sens). Il utilise les distances minimum et maximum pour rechercher un point marqué créé précédemment.
Il s'agit d'un élément de profil type conditionnel, c'est-à-dire un type spécial d'élément de profil type. Les éléments de profil type conditionnels ajoutent automatiquement les éléments de profil type spécifiés à un profil type sous certaines conditions définies par l'utilisateur.
Par exemple, lorsqu'un profil type comporte un élément de profil type PointMarquéConditionnel, AutoCAD Civil 3D analyse l'abscisse curviligne pour déterminer l'existence ou non d'un point marqué dans les distances et directions spécifiées. Les distances minimale et maximale mesurées par rapport au point marqué sont définies à partir de la ligne de base du projet 3D actif ou du point d'association de l'élément de profil type. Selon les paramètres de l'élément de profil type PointMarquéConditionnel, différents types d'éléments de profil type sont automatiquement ajoutés au profil type.
Vous pouvez ajouter un ou plusieurs éléments de profil type PointMarquéConditionnel à un profil type afin de créer des comportements conditionnels simples ou complexes. Par exemple, vous pouvez ajouter un ensemble de polylignes au modèle afin d'indiquer l'emplacement des trottoirs. Les lignes s'arrêtant à l'intersection des allées et du trottoir, l'élément de profil type conditionnel ajoute et supprime le trottoir en fonction de la présence de la ligne de trottoir. Grâce à cet élément de profil type, il n'est plus nécessaire d'appliquer un profil type différent au projet 3D aux emplacements auxquels un trottoir est inutile.
Lorsque vous créez un profil type à l'aide d'éléments de profil type PointMarquéConditionnel, la construction qui s'affiche dans l'onglet Construction de la boîte de dialogue Propriétés du profil type indique l'ordre dans lequel les éléments de profil type sont traités.
Lorsque vous utilisez un élément de profil type PointMarquéConditionnel, tenez compte des points suivants :
- AutoCAD Civil 3D analyse l'emplacement de l'abscisse curviligne associée à l'élément de profil type en rapport avec un point marqué afin de déterminer si ce point marqué existe.
- Lorsqu'un profil type comprenant des éléments de profil type PointMarquéConditionnel est appliqué à un modèle de projet 3D, seules certaines parties spécifiques du profil type sont appliquées à une construction de profil type donnée.
- Puisque l'élément de profil type PointMarquéConditionnel utilise des cibles, vous devez les définir sur tous les éléments de profil type PointMarquéConditionnel avant de générer le projet 3D. Dans le cas contraire, l'élément de profil type renvoie la valeur Introuvable. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
- Contrairement à la plupart des éléments de profil type, l'élément de profil type PointMarquéConditionnel ne crée aucun point, lien ou forme en mode de conception.
Association
Cet élément de profil type peut être associé à n'importe quel point d'association d'un élément de profil type ou d'un profil type. Les éléments de profil type suivants peuvent être associés à l'extrémité de l'élément de profil type PointMarquéConditionnel.
Paramètres d'entrée
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
| Côté | Indique de quel côté placer l'élément de profil type. | Gauche / Droite | Droite |
| Largeur de présentation | Indique la longueur de la ligne qui est dessinée pour représenter cet élément de profil type en mode d'édition. Ce paramètre, associé à celui de la pente du talus, permet de positionner l'élément de profil type PointMarquéConditionnel et ceux qui lui sont associés, mais n'a aucune incidence sur le modèle de projet 3D. | Numérique, positive |
12.0 pieds 3.6 m |
| Pente de présentation | Indique la pente de la ligne qui est dessinée pour représenter cet élément de profil type en mode d'édition. Ce paramètre, associé à celui de la largeur de présentation, permet de positionner l'élément de profil type PointMarquéConditionnel et ceux qui lui sont associés, mais n'a aucune incidence sur le modèle de projet 3D. | Numérique |
1:1 (détecté) -1:1 (introuvable) |
| Condition | Indique la condition disponible pour cet élément de profil type. La condition "détecté" est traitée si le nom du point marqué est détecté dans la distance maximale. La condition "introuvable" est traitée si aucun nom de point marqué n'est défini ou s'il n'est pas détecté au niveau de l'abscisse curviligne dans la distance maximale. | Détecté/Introuvable | Détecté |
| Distance maximum | Indique la largeur maximale dans laquelle l'élément de profil type recherche un nom de point marqué. Si le nom de point marqué est introuvable dans la distance spécifiée, la condition "introuvable" est traitée. | Numérique, positive |
9999 pieds 9999 m |
| Distance minimum | Spécifie la largeur minimum dans laquelle l'élément de profil type recherche un nom de point marqué. Si le nom de point marqué est introuvable dans la distance spécifiée, la condition "introuvable" est traitée. | Numérique, positive |
0 pied 0 m |
| Direction de la recherche | Indique la direction de la recherche de la cible. | Vers l'extérieur/Vers l'intérieur/Deux directions | Deux directions |
| Origine de recherche | Indique si la valeur de la distance est calculée à partir de l'axe de la ligne de base ou du point d'association de l'élément de profil type. | Ligne de base/Point d'association | Ligne de base |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
Affectations logiques d'exécution
Aucun.
Paramètres de sortie
Aucun.
Comportement
Voir description.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type forme une ligne à l'aide des valeurs indiquées dans les paramètres d'entrée Largeur de présentation et Pente de présentation. Cette ligne représente l'emplacement du profil type auquel l'élément de profil type PointMarquéConditionnel est appliqué.
Codes de point, de lien et de forme
Contrairement à la plupart des éléments de profil type, l'élément de profil type PointMarquéConditionnel ne crée aucun point, lien ou forme en mode de conception.

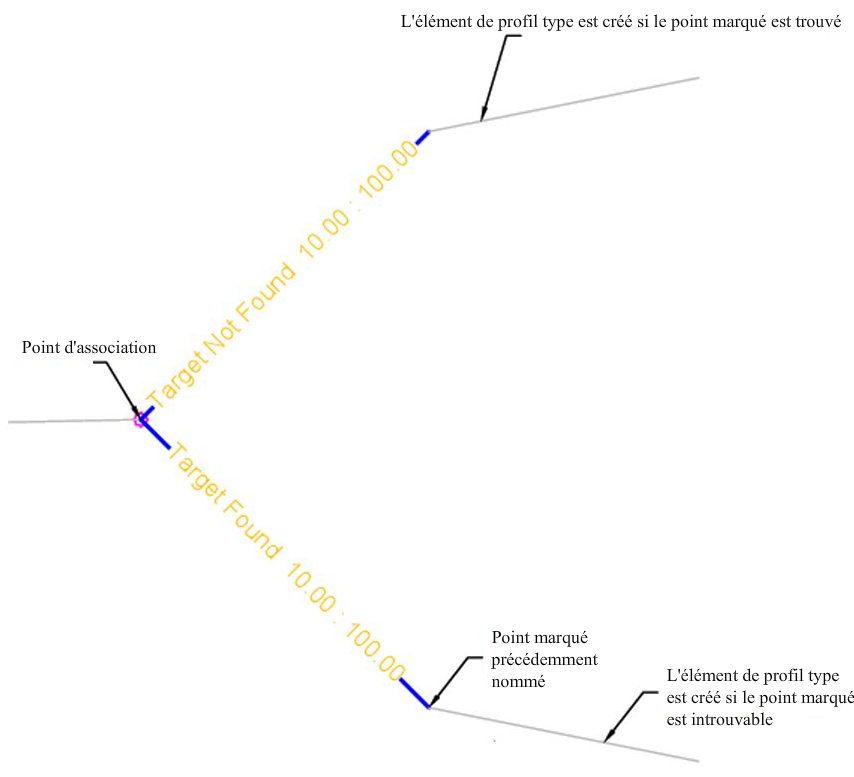

Diagramme de codage
Le diagramme de codage ci-dessous indique les points et les liens créés en mode d'édition. Aucun code de point, de lien ou de forme n'est créé pour cet élément de profil type en mode de conception.
