StationnementAdjacentRoute

L'élément de profil type StationnementAdjacentRoute crée une zone de stationnement à côté d'une route existante. Ce modèle inclut une partie revêtue de la route existante, un caniveau et la chaussée du parking. Cette dernière prend en compte l'altitude de bordure proposée et l'emplacement du haut de la bordure.

Association

Le point d'association est situé au centre de la route. Le composant peut être attaché au côté droit ou au côté gauche.

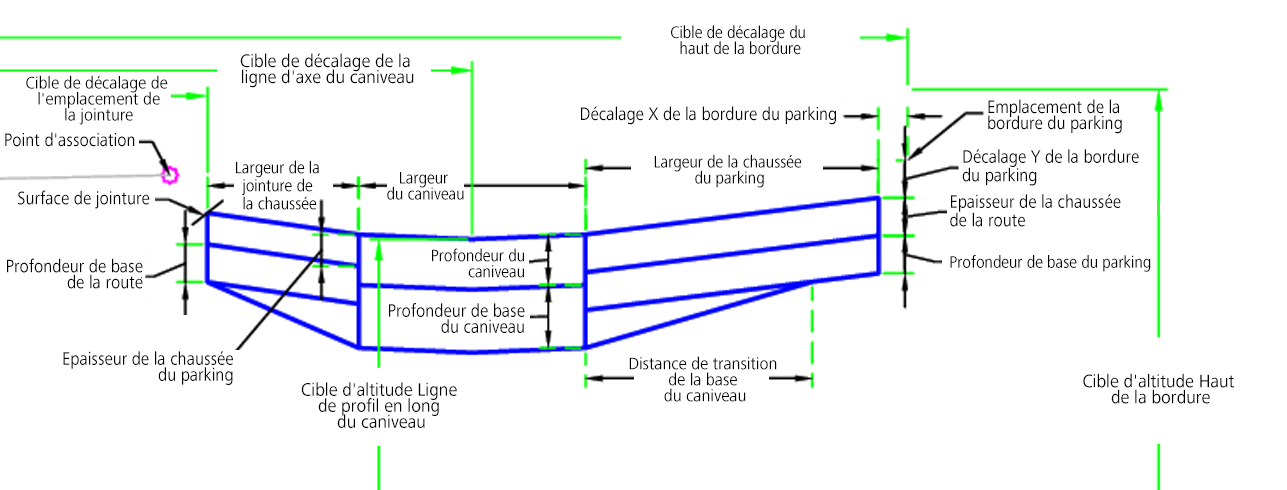

Paramètres d'entrée

Remarque : Toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre

Description

Type

Par défaut

Côté Indique de quel côté placer l'élément de profil type Gauche / Droite Droite
Largeur du caniveau Largeur complète du caniveau Numérique, positive

3 pieds

1 m

Profondeur du caniveau Profondeur du caniveau Numérique, positive

8 pouces

200 mm

Epaisseur de la chaussée du parking Epaisseur AC de la chaussée Numérique, positive

2 p

50 mm

Distance de transition de la base du caniveau Transition de l'endroit le plus épais de la base du caniveau Numérique, positive

3 pieds

1 m

Décalage Y de la bordure du parking Décalage Y de la bordure à l'arrière du parking Numérique

-0.5 pied

-0.150 m

Décalage X de la bordure du parking Décalage-Y de la bordure à l'arrière du parking Numérique

-0.625 pied

-0.19 m

Largeur de la chaussée du parking Largeur de la chaussée du parking Numérique, positive

20.5 pieds

6.25 m

Profondeur de base du caniveau Largeur de la jointure de la chaussée Numérique, positif

2 pieds

0.6 m

Profondeur de base du parking Profondeur de base sous le caniveau Numérique, positive

6 pouces

150 mm

Profondeur de base de la route Profondeur de base de la route Numérique, positive

10 pouces

250 mm

Epaisseur de la chaussée de la route Epaisseur de la chaussée de la route Numérique, positive

3 pouces

80 mm

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre

Description

Etat

Emplacement de la jointure Permet de déterminer la largeur de la jointure à partir du point d'association. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer la largeur : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. Obligatoire
Surface de jointure Permet de déterminer l'altitude de la jointure. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces. Obligatoire
Décalage du haut de la bordure Permet de déterminer l'altitude du haut de la bordure au niveau du raccordement de la bordure du parking. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie. Obligatoire
Ligne de profil en long du haut de la bordure Permet de déterminer l'emplacement du décalage de la bordure et du caniveau. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie. Obligatoire
Ligne d'axe du caniveau Permet de déterminer l'emplacement de la ligne d'axe du caniveau. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer la largeur : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. Obligatoire
Ligne de profil en long du caniveau Permet de déterminer l'altitude de la ligne d'axe du caniveau. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie. Obligatoire

Affectations logiques d'exécution

Aucun.

Paramètres de sortie

Paramètre

Description

Type

Pente de la voie Pente de la voie Numérique

Comportement

Le point de référence initial est défini sur le point d'association. Les valeurs du haut de la ligne de profil en long de la bordure et de décalage sont utilisées pour déterminer l'emplacement de la bordure extérieure de la chaussée du parking. L'emplacement de la jointure est déterminé à partir de l'emplacement de la jointure cible. L'altitude de la jointure est déterminée à partir de son emplacement et de sa cible de surface actuels. L'emplacement et l'altitude du caniveau sont définis à partir des cibles spécifiées. La géométrie du caniveau est créée en fonction des paramètres spécifiés. La géométrie de la jointure de la chaussée est créée en fonction des altitudes cibles de la jointure et des paramètres spécifiés. Ensuite, la chaussée du parking est générée à l'aide des valeurs cibles et des paramètres spécifiés.

Fonctionnement en mode d'édition

En mode d'édition, l'élément de profil type affiche tous les liens à l'aide des paramètres d'entrée de largeur et de profondeur, et de valeurs cibles déterminées.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme

Code

Description

P1 Joindre Emplacement de la jointure de la chaussée
P2 Caniveau_Bord Bord du caniveau
P3 FL Ligne d'écoulement du caniveau
P4 ETW Bord de la chaussée
P5 FS Surface finie
P12, P15, P17, P19 Base Base
L1, L4 Top, Pave Haut de la chaussée
L2, L3 Haut, Caniveau Haut du caniveau
L9, L12 Chaussée Epaisseur inférieure de la chaussée
L10, L11 Gouttière Bas du caniveau
L13, L14, L17, L18, L21, L22 Assise des terrassements
S1, S3 Chaussée
S2, Gouttière
S4-S6, S7, S8 Base

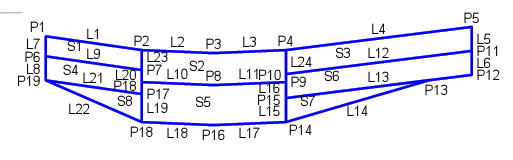

Diagramme de codage
