L'élément de profil type SlopeDitch crée un fossé avec des pentes avant et après fossé. Dans le cas d'un déblai, l'entrée en terre se trouve dans le terrain existant. Dans le cas d'un remblai, une risberme est créée, suivie par l'entrée en terre.

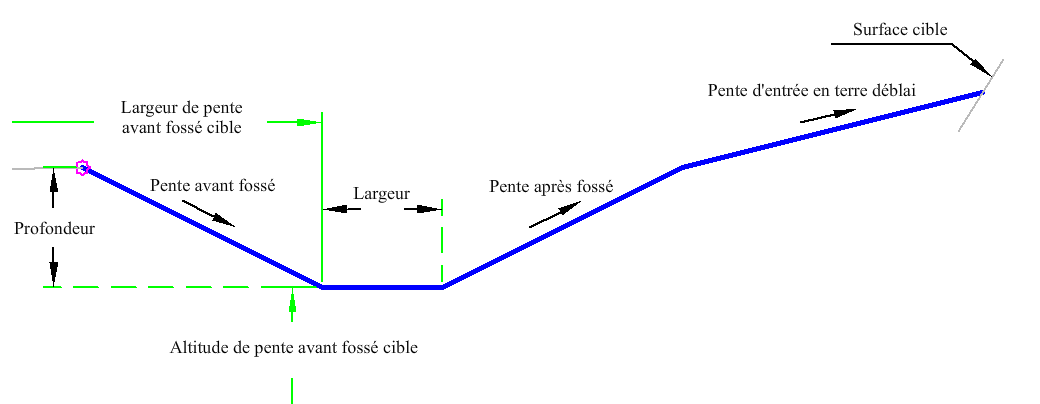

Déblai :

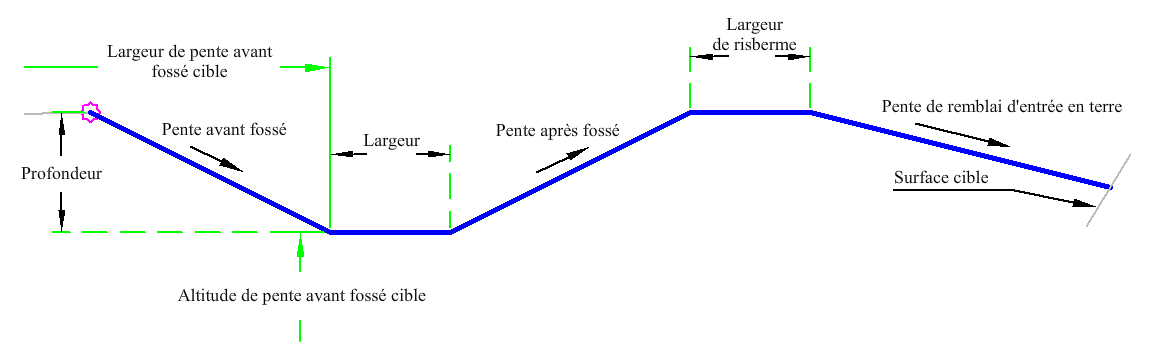

Remblai :
Association
Le point d'association est le point le plus profond sur les liens de talus précédant le fossé.
Paramètres d'entrée
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
| Côté | Indique de quel côté placer l'élément de profil type. | Gauche/Droit | Droit |
| Profondeur | Profondeur du fossé mesurée entre l'extérieur du fossé et l'extérieur du point de charnière. | Numérique |
3 pieds 1 m |
| Largeur | Largeur du fond du fossé. | Numérique, positif |
2 pieds 0.6 m |
| Pente avant fossé | Pente du lien du fossé avant (x : 1). Ce lien est toujours inséré vers le bas. | Numérique, positive | 2 (: 1) |
| Pente après fossé | Pente du lien arrière du fossé (x : 1). Ce lien est toujours inséré vers le haut. | Numérique, positive | 2 (: 1) |
| Largeur de risberme | Largeur de la risberme après la pente après fossé. | Numérique, positif |
2 pieds 0.6 m |
| Pente de talus d'entrée en terre en déblai | Pente pour une entrée en terre normale dans des conditions de déblai. | Numérique, positif | 3 (: 1) |
| Pente d'entrée en terre en remblai | Pente pour une entrée en terre normale dans des conditions de remblai. | Numérique, positif | 4 (: 1) |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
|
Paramètre |
Description |
Etat |
|---|---|---|
| Surface d'entrée en terre | Nom de la surface d'entrée en terre. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces. | Facultatif |
| Altitude de pente avant fossé | Peut être utilisé pour remplacer les pentes et les largeurs avant fossé. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques ou figures de topographie. | Facultatif |
| Largeur de pente avant fossé | Peut être utilisé pour remplacer la largeur avant fossé. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer cela : axes, polylignes, lignes caractéristiques ou figures de topographie. | Facultatif |
Affectations logiques d'exécution
Aucun.
Paramètres de sortie
Aucun.
Comportement
La pente avant fossé, le fond du fossé et la pente après fossé sont créés. L'élément de profil type est ensuite déterminé pour être en déblai ou en remblai au niveau du haut de la pente après fossé. Dans le cas d'un remblai, une risberme est créée, suivie par l'entrée en terre. Dans le cas d'un déblai, le lien d'entrée en terre est créé à l'aide de la pente correspondante.
Fonctionnement en mode d'édition
En mode d'édition, l'élément de profil type affiche les liens constituant le fossé et la risberme dans le remblai.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
| P1 | Hinge, Top | |
| P2 | Ditch_In, Top | |
| P3 | Ditch_Out, Top | |
| P4 | Hinge, Top | |
| P5 | Daylight, Top | |
| P6 | Berm_Out, Top | |
| P7 | Daylight, Top | |
| L1 | Top, Datum, Ditch, Foreslope | |
| L2 | Top, Datum, Ditch | |
| L3 | Top, Datum, Ditch, Backslope | |
| L4 | Top, Datum, Ditch, Daylight | |
| L5 | Top, Datum, Ditch | |
| L6 | Top, Datum, Ditch, Daylight |
Diagramme de codage

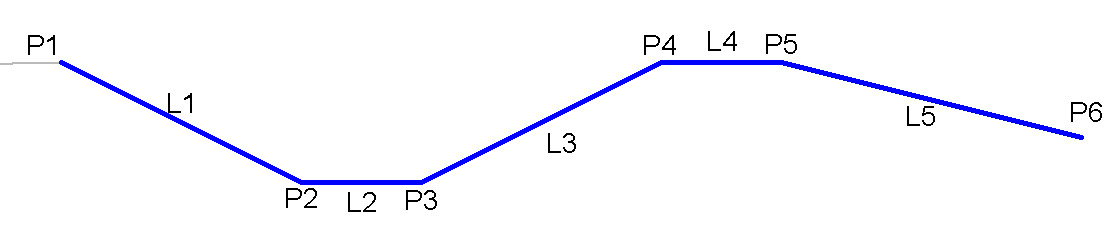

Déblai :

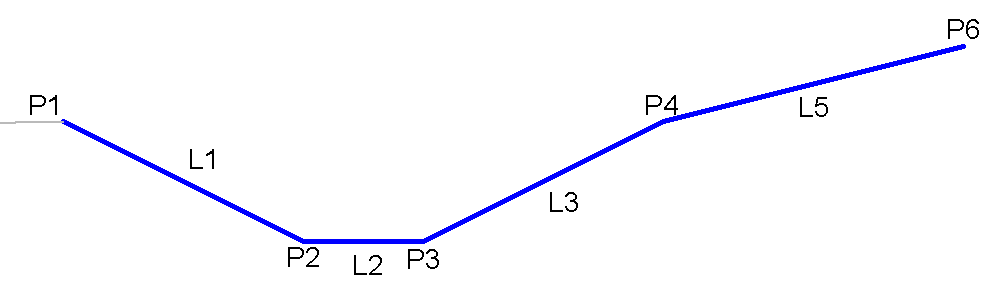

Remblai :
