TerrepleincentralRelâchéAvecDévers

Cet élément de profil type insère des liens pour un terre-plein central relâché à pente constante entre deux points.

Utilisez d'abord l'élément de profil type PointMarqué, si le point de connexion n'est pas déjà marqué.

Association

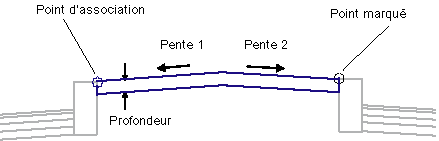

Le point d'association peut se trouver sur un des bords de la surface finale du terre-plein central. Le point marqué doit être situé sur le bord opposé.

Paramètres d'entrée

Remarque : les cotes de couche de matériau sont exprimées en mètres ou en pieds. Les cotes de la bordure et du caniveau doivent être indiquées en millimètres ou en pouces.

Paramètre	Description	Type	Par défaut
Point marqué	Nom du point marqué sur le bord du terre-plein central opposé au point d'association.	Chaîne	Aucun
Profondeur	Profondeur du revêtement du terre-plein central. Peut correspondre à zéro pour un terre-plein central non revêtu.	Numérique, positive	0.100 m 0.333 pied
Pente 1 - Utiliser le dévers	Permet d'utiliser la pente de dévers pour le terre-plein central en direction du point de dévers	Liste de sélection	Non
Pente 1 par défaut	Indique la valeur par défaut de la pente 1 si aucune pente de dévers n'est définie.	Numérique	- 2 %
Pente 2 - Utiliser le dévers	Permet d'utiliser la pente de dévers pour le terre-plein central en direction du point de dévers	Liste de sélection	Non
Pente 2 par défaut	Indique la valeur par défaut de la pente 2 si aucune pente de dévers n'est définie.	Numérique	- 2 %

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètres cible : aucun.

Paramètres de sortie

Paramètre	Description	Type
Axe de rotation du dévers	Indique si l'élément de profil type prend en charge l'axe de rotation du dévers. Pour afficher une description du paramètre, dans la fenêtre Propriétés, placez le curseur sur le paramètre. Pour plus d'informations, reportez-vous à la rubrique Ajustements du profil projet pendant le dévers.	Statique (description)

Comportement

Le point de dévers du terre-plein central est calculé avec l'intersection des lignes prolongées entre le point d'association et le point marqué pour des pentes spécifiées. Si aucune intersection n'existe, le terre-plein central n'est pas inséré. Si le paramètre Depth est non nul, le fond des liens du terre-plein central sont insérés parallèlement aux liens du haut et des liens verticaux sont ajoutés pour délimiter la forme.

Prise en charge de l'axe de rotation du dévers

Cet élément de profil type fonctionne avec toutes les méthodes de pivot de l'axe de rotation.

Cet élément de profil type crée un dévers élevé. Même lorsque cet élément de profil type est utilisé dans une route en toit divisée, le terre-plein central présente un centre plus élevé que ses bords.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme	Code	Description
P1, P3	Aucun
P2	Terre-plein central	Dévers du terre-plein central sur la surface finale
P4 - P6	Aucun
L1, L2	Emprise	Haut du terre-plein central
L3, L4	Assise des terrassements	Fond du terre-plein central (si connu)
S1	Terre-plein central

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type fait apparaître l'affichage du mode d'édition générique.

Diagramme de codage
