PenteTalusSimpleDéblaiFossé

Cet élément de profil type permet de fermer à partir du bord de la route jusqu'à un point d'entrée en terre en conditions de remblai et de déblai.

La condition de déblai contient un fossé facultatif. Le dernier lien d'entrée en terre peut être omis pour les cas où la conception du projet 3D doit être laissée dans un état inachevé. Par exemple, pour que les surfaces de talus sur des propriétés adjacentes puissent se lier au point de charnière de la route inachevée. Cet élément de profil type fait partie du groupe des éléments de profil type de mise en route utilisés pour la conception de routes simples et à des fins de formation.

Vous pouvez également définir des matériaux revêtus facultatifs pour l'entrée en terre et spécifier d'autres liens (Tous les liens, Liens d'entrée en terre, Liens de remblai uniquement et Aucun).

Association

Le point d'association se situe sur le bord intérieur de la pente avant fossé pour déblai et sur le bord intérieur du lien d'entrée en terre pour remblai.

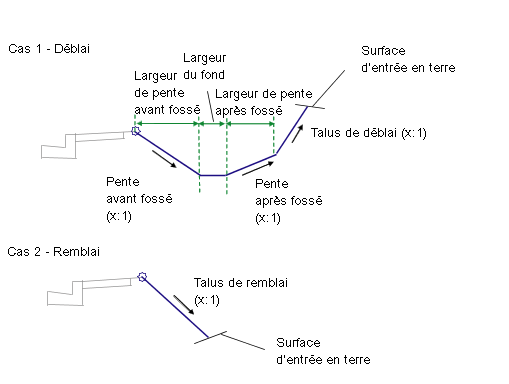

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique de quel côté placer l'élément de profil type	Gauche / Droite	Droite
Lien d'entrée en terre	Inclut ou omet le lien d'entrée en terre.	Inclure / Omettre	Inclure
Talus de déblai	Pente du lien d'entrée en terre pour déblai	Numérique, positif	2 : 1
Talus de remblai	Pente du lien d'entrée en terre pour remblai	Numérique, positif	4 : 1
Pente avant fossé	Lien de la pente avant fossé (déblai uniquement)	Numérique, positif	4 : 1
Largeur de pente avant fossé	Largeur du lien de la pente avant fossé (déblai uniquement)	Numérique, positif	1.2 m 4.0 pieds
Largeur du fond	Largeur du fond du fossé	Numérique, positif	0.6 m 2.0 pieds
Pente après fossé	Lien de la pente après fossé (déblai uniquement)	Numérique, positif	4 : 1
Largeur de la pente après fossé	Largeur du lien de la pente après fossé (déblai uniquement)	Numérique, positif	1.2 m 4.0 pieds
Option d'arrondi	Spécifie l'arrondi du lien d'entrée en terre au point de sécurité	Chaîne	Aucun
Arrondi par	Indique le paramètre utilisé pour l'arrondi	Chaîne	Longueur
Paramètre de l'arrondi	Spécifie la valeur de la longueur ou du rayon	Numérique, positif	1.5 pied
Maillage par approximation de l'arrondi	Spécifie le nombre de points intermittents sur les liens de l'arrondi (10 liens maximum)	Numérique, positif	6
Placer un matériau revêtu	Indique de placer un revêtement de matériau facultatif le long des liens d'entrée en terre. Vous avez le choix entre les options suivantes : Tous les liens, Liens d'entrée en terre, Liens de remblai uniquement et Aucun.	Chaîne	Aucun
Limite 1 de la pente	Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé	Pente	1 : 1
Epaisseur du matériau 1	Spécifie l'épaisseur du matériau revêtu	Numérique, positif	12 pouces
Nom du matériau 1	Spécifie le nom du matériau appliqué au revêtement le long des liens de talus	Chaîne	Enrochement
Limite 2 de la pente	Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé	Pente	2 : 1
Epaisseur du matériau 2	Spécifie l'épaisseur du matériau revêtu	Numérique, positif	6 pouces
Nom du matériau 2	Spécifie le nom du matériau appliqué au revêtement le long des liens de talus	Chaîne	Enrochement
Limite 3 de la pente	Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé	Pente	4 : 1
Epaisseur du matériau 3	Spécifie l'épaisseur du matériau revêtu	Numérique, positif	4 pouces
Nom du matériau 3	Spécifie le nom du matériau appliqué au revêtement le long des liens de talus	Chaîne	Pelouse

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Surface d'entrée en terre	Nom de la surface d'entrée en terre. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces.	Obligatoire

Paramètres de sortie

Aucun.

Comportement

Le point d'association est testé pour déterminer s'il s'agit d'un déblai ou d'un remblai. Dans le cas d'un remblai, le lien d'entrée en terre du remblai se prolonge vers la surface d'entrée en terre selon la pente de remblai spécifiée. Dans le cas d'un déblai, la pente avant fossé (fond du fossé) et la pente après fossé sont ajoutées et le lien d'entrée en terre de déblai se prolonge de l'extrémité de la pente après fossé vers la surface d'entrée en terre selon la pente de déblai spécifiée.

Cet élément de profil type vous permet, si vous le souhaitez, d'ajouter un matériau revêtu. Vous pouvez spécifier trois intervalles de pente. Le type de matériau 1 est appliqué si la pente des liens est inférieure ou égale à la valeur de pente spécifiée. Entre la pente 1 et pente 2, le deuxième type de matériau est appliqué. De même, si les pentes des liens sont comprises entre les valeurs des pentes 2 et 3, le matériau 3 est appliqué. Si les pentes des liens sont moins inclinées que la limite de pente 3, alors aucun matériau n'est appliqué.

Si un matériau revêtu est ajouté à l'élément de profil type, des liens parallèles sont alors ajoutés aux liens d'entrée en terre selon l'épaisseur spécifiée. Les liens de bas niveau sont codés en fonction de l'option Référentiel et les liens d'entrée en terre en fonction de l'option Haut. Les formes entourées par ces matériaux sont codées en fonction du nom du matériau.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type dessine une pente générique de déblai/remblai aux extrémités fléchées.

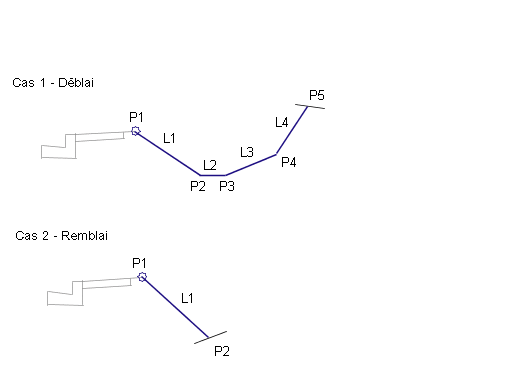

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, lien ou forme	Codes	Description
P1	Talus Talus remblai	Condition de remblai uniquement - point de charnière pour le lien d'entrée en terre de remblai
P2	Point de fossé Entrée en terre Entrée en terre_Remblai	Condition de déblai uniquement - bord intérieur du fossé Condition de remblai uniquement - point d'entrée en terre
P3	Point de fossé	Condition de déblai uniquement - bord extérieur de fossé
P4	Talus déblai	Condition de déblai uniquement - point de charnière pour le lien d'entrée en terre de déblai
P5	Entrée en terre Entrée en terre_Déblai	Condition de déblai uniquement - point d'entrée en terre
L1 - L4	Emprise Assise des terrassements	Surface finale des parties non revêtues
L1	Emprise Assise des terrassements Entrée en terre Entrée en terre_Remblai	Entrée en terre en remblai talus fini
L4	Emprise Assise des terrassements Entrée en terre Entrée en terre_Déblai	Entrée en terre en déblai talus fini
