L'élément de profil type SimpleTunnel est destiné à un tunnel ou un ouvrage hydraulique boîte. Il utilise la hauteur, la largeur et l'épaisseur de matériau que vous avez saisies.
Association
Le point d'association est le point supérieur sur les liens précédant le tunnel.

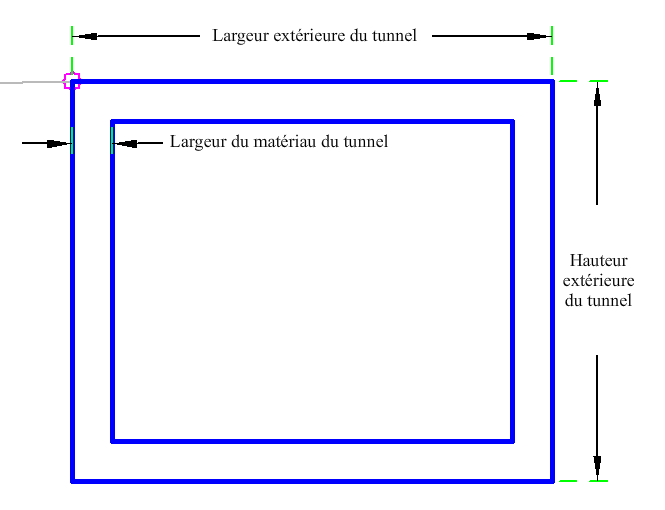

Paramètres d'entrée
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
| Largeur du matériau du tunnel | Largeur des parois, sol et toit du tunnel. | Numérique, positif |
1 pied 0.3 m |
| Hauteur extérieure du tunnel | Hauteur de l'extérieur du tunnel. | Numérique, positive |
10 pieds 3 m |
| Largeur extérieure du tunnel | Largeur de l'extérieur du tunnel. | Numérique, positif |
12 pieds 3.5 m |
Paramètres cible
Aucun.
Affectations logiques d'exécution
Aucun.
Paramètres de sortie
Aucun.
Comportement
Les points, liens et formes sont créés à l'aide des paramètres d'entrée.
Fonctionnement en mode d'édition
En mode d'édition, l'élément de profil type affiche les liens comprenant le tunnel.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
| P1 | Top, TopInsideTunnel | Haut intérieur tunnel |
| P2 | Top, TopOutsideTunnel | Haut extérieur tunnel |
| P3 | Datum, BottomOutsideTunnel | Bas extérieur tunnel |
| P4 | Top, BottomInsideTunnel | Tunnel paroi intérieure bas |
| P5 | TunnelInsideWall_TopIn | Tunnel paroi intérieure haut intérieur |
| P6 | TunnelInsideWall_TopOut | Tunnel paroi intérieure haut extérieur |
| P7 | TunnelInsideWall_BottomIn | Tunnel paroi intérieure bas intérieur |
| P8 | TunnelInsideWall_BottomOut | Tunnel paroi intérieure bas extérieur |
| L2 - L4 | Assise des terrassements | |
| L5 | TopInnerWall | Haut paroi intérieure |
| L6 | InnerWallInside | Paroi intérieure intérieur |
| L7 | InnerWallOutside | Paroi intérieure extérieur |
| L8 | BottomInnerWall | Bas paroi intérieure |
| L9 | AttachPoint | Point d'attache |
| S1 | MaterialRemoved | Matériau supprimé |
| S2 | TunnelMaterial | Matériau du tunnel |

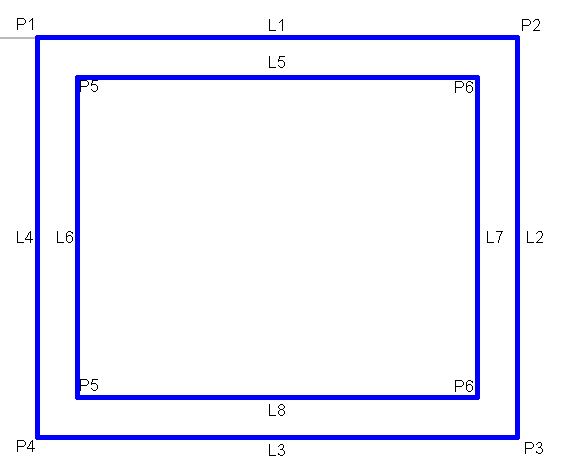

Diagramme de codage
