VoieTransitionSimple

Cet élément de profil type crée une voie simple avec surface finale et couche de matériau où le bord de la chaussée peut être liée à un axe ou à une ligne de profil en long.

Cet élément de profil type fait partie du groupe des éléments de profil type de mise en route utilisés pour la conception de routes simples et à des fins de formation.

Association

Le point d'association se situe (a) sur le bord intérieur de la voie sur la surface finale si le point d'insertion est de type dévers ou (b) sur le bord extérieur de la chaussée si le point d'insertion se trouve également sur le bord de la chaussée.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique de quel côté placer l'élément de profil type	Gauche / Droite	Droite
Point d'insertion	Spécifie l'emplacement du point d'insertion de la voie au niveau du dévers ou sur le bord de la chaussée	Options disponibles : Dévers, Bord de la chaussée	Crown
Point du dévers sur le bord intérieur	Indique que le bord intérieur de la chaussée doit être codé en tant que dévers	Oui / Non	Oui
Largeur	Largeur de la voie	Numérique, positif	3.6 m 12.0 pieds
Profondeur	Profondeur entre la surface finale et la couche de matériau	Numérique, positif	0.2 m 0.67 pied
% pente	% de la pente de la voie	Numérique	-2%
Transition	Décrit le comportement de l'élément de profil type lorsqu'un axe, une ligne de profil en long ou les deux sont utilisés comme paramètres cible. Voici la liste des types de transition possibles : Conserver le décalage et l'altitude Conserver l'altitude, changer le décalage Conserver le talus, changer le décalage Conserver le décalage, changer l'altitude Changer décalage et altitude	Menu	Conserver le décalage et l'altitude

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Décalage du bord	Peut être utilisé pour remplacer le paramètre Largeur fixe et lier le bord de la chaussée à un décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer le décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Altitude du bord	Peut être utilisé pour remplacer la pente fixe et lier le bord de la chaussée à une altitude. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie.	Facultatif

Paramètres de sortie

Aucun.

Comportement

Cet élément de profil type fournit une voie de circulation simple qui peut être liée à un axe pour une largeur variable et une ligne de profil en long à pente variable. Le comportement dépend du type de transition sélectionné :

Type de transition	Description
Conserver le décalage et l'altitude	La largeur et la pente de la voie sont conservées dans les valeurs des paramètres d'entrée Largeur et % pente.
Conserver l'altitude, changer le décalage	L'altitude du bord de la chaussée est calculée à partir des valeurs des paramètres d'entrée Largeur et % pente. La largeur est ensuite reliée à l'axe de décalage.
Conserver le talus, changer le décalage	La largeur est ajustée pour être liée à l'axe de décalage. La valeur d'entrée % pente est conservée pour la largeur ajustée.
Conserver le décalage, changer l'altitude	La largeur est conservée par la valeur de paramètre d'entrée Largeur. L'altitude du bord de la chaussée est liée au profil de décalage.
Changer décalage et altitude	La largeur est reliée à l'axe de décalage et la pente est ajustée pour relier l'altitude du bord de la chaussée au profil de décalage.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type dessine la voie selon les paramètres d'entrée spécifiés.

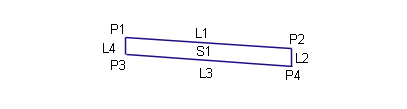

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, lien ou forme	Codes	Description
P1	Crown	Point de dévers entre les voies sur la surface finale
P2	ETW	Bords intérieurs ou extérieurs des voies sur la chaussée
P3	Point de changement de dévers	Point de changement de dévers
P4	Point de chaussée	Point de chaussée sur la couche de forme
L1	Emprise, Chaussée	Surface finale des parties revêtues
L3	Assise des terrassements, Forme	Bas de la couche de forme sur les parties revêtues
S1	Pave1
