Cet élément de profil type insère des liens pour un terre-plein central relâché à pente constante entre deux points.
Utilisez d'abord l'élément de profil type PointMarqué, si le point de connexion n'est pas déjà marqué.
Association

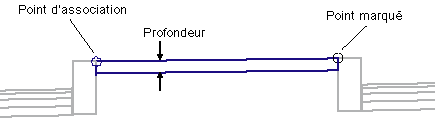

Le point d'association peut se trouver sur un des bords de la surface finale du terre-plein central. Le point marqué doit être situé sur le bord opposé.
Paramètres d'entrée
Remarque : les cotes de couche de matériau sont exprimées en mètres ou en pieds. Les cotes de la bordure et du caniveau doivent être indiquées en millimètres ou en pouces.
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
|
Point marqué |
Nom du point marqué sur le bord du terre-plein central opposé au point d'association. |
Chaîne |
Aucun |
|
Profondeur |
Profondeur du revêtement du terre-plein central. Peut correspondre à zéro pour le terre-plein central non revêtu. |
Numérique, positive |
0.100 m 0.333 pied |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
Paramètres cible : aucun.
Paramètres de sortie
Aucun.
Comportement
Le haut du lien du terre-plein central est inséré entre le point d'association et le point marqué. Si le paramètre Depth est non nul, le fond du lien du terre-plein central est inséré parallèlement aux liens du haut et des liens verticaux sont ajoutés pour délimiter la forme.
Prise en charge de l'axe de rotation du dévers
Cet élément de profil type fonctionne avec toutes les méthodes de pivot de l'axe de rotation.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
|
P1, P2 |
Aucun |
Bords du terre-plein central sur la surface finale. |
|
P3, P4 |
||
|
L1 |
Emprise |
Haut du terre-plein central |
|
L2 |
Assise des terrassements |
Fond du terre-plein central |
|
L3, L4 |
Aucun |
|
|
S1 |
Terre-plein central |
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type fait apparaître l'affichage du mode d'édition générique.
Diagramme de codage
