L'élément de profil type EntréeEnTerreBaseComtéClark insère des liens pour créer des pentes de bassin versant en déblai ou remblai avec un accotement. Vous pouvez définir un fossé en cas de déblai.
Vous devez vérifier que les cotes utilisées correspondent aux références du plan standard.

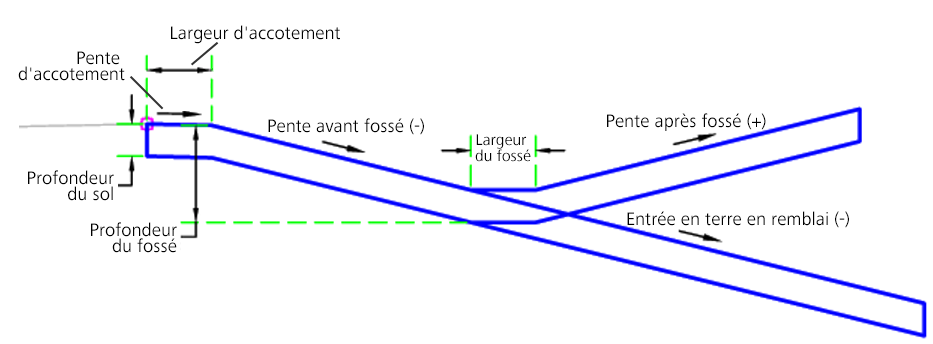

Cas 1 : Avec fossé

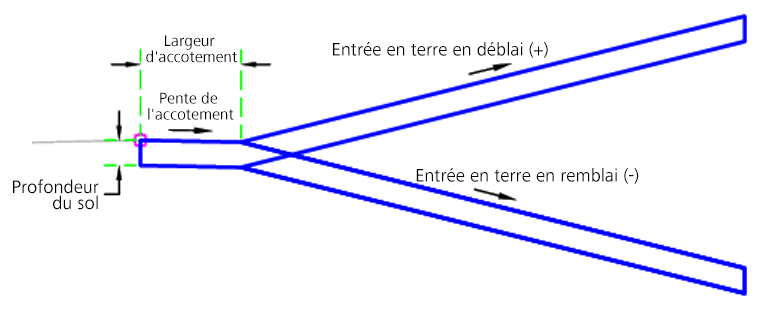

Cas 2 : Sans fossé
Association
Le point d'association se situe sur le bord intérieur de la pente de déblai ou de remblai initiale. Le composant peut être attaché au côté droit ou au côté gauche.
Paramètres d'entrée
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
| Côté | Indique de quel côté placer l'élément de profil type | Gauche / Droite | Droite |
| Entrée en terre_Déblai (+) | Pente de talus d'entrée en terre en déblai | Numérique, positive | 4 ( : 1) |
| Entrée en terre_Remblai (-) | Pente de talus d'entrée en terre en remblai | Numérique, négative | -4 ( : 1) |
| Largeur d'accotement | Largeur d'accotement facultative | Numérique, positif |
1 pied 0.3 m |
| Pente d'accotement | Uniquement s'il existe un accotement | Numérique | -2 (%) |
| Profondeur du sol | Profondeur du sol facultative | Numérique, positive |
0.5 pied 0.15 m |
| Profondeur du fossé | Profondeur du fossé depuis le point d'attache | Numérique |
1 pied 0.3 m |
| Pente avant fossé (-) | Pente avant fossé | Numérique | -4 ( : 1) |
| Pente après fossé (+) | Pente après fossé | Numérique, positive | 4 ( :1 ) |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
|
Paramètre |
Description |
Etat |
|---|---|---|
| Surface d'entrée en terre | Nom de la surface d'entrée en terre. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces. | Obligatoire |
| Elevation | Permet de remplacer l'altitude du fond du fossé. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
Affectations logiques d'exécution
Aucun.
Paramètres de sortie
Aucun.
Comportement
Le point charnière ou de l'accotement initial est défini sur le point d'association. L'accotement est créé si la largeur de l'accotement est supérieure à zéro. L'altitude du point de charnière est comparée à la surface cible afin de déterminer si la ligne de profil en travers est en condition de déblai ou de remblai. Dans le cas d'un déblai, le fossé est déterminé s'il doit être créé. Une interception est ensuite calculée sur la surface cible à l'aide du paramètre Pente d'entrée en terre spécifié.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type trace la pente de remblai initiale sur 5 pieds (1.5 m).
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
| P1 | Accotement | En présence d'un accotement |
| P1 | Talus | Sans accotement |
| P2 | Accotement | Epaulement |
| P3 | Entrée en terre, Entrée en terre_Déblai | Point d'entrée en terre et point d'entrée en terre pour la condition de déblai |
| P4 | Entrée en terre, Entrée en terre_Remblai | Point d'entrée en terre et point d'entrée en terre pour la condition de remblai |
| P9 | Point de fossé | Fond intérieur du fossé |
| P10 | Point de fossé | Fond extérieur du fossé |
| L1 | Haut, Accotement | Haut de l'accotement |
| L2 | Entrée en terre, Entrée en terre_Déblai, Haut, Assise des terrassements | Lien d'entrée en terre pour des lignes de profil en travers en déblai. Le code de l'assise des terrassements est omis lorsque la profondeur du sol est supérieure à 0. |
| L3 | Entrée en terre, Entrée en terre_Remblai, Haut, Assise des terrassements | Lien d'entrée en terre pour les lignes de profil en travers en remblai. Le code de l'assise des terrassements est omis lorsque la profondeur du sol est supérieure à 0. |
| L11 | Top, Datum, Ditch | Lien du fossé. Le code de l'assise des terrassements est omis lorsque la profondeur du sol est supérieure à 0. |
| L4, L5, L10, L13 | Assise des terrassements | Code lien bas |
| S1 | Sol | Code de forme du sol |
Diagramme de codage

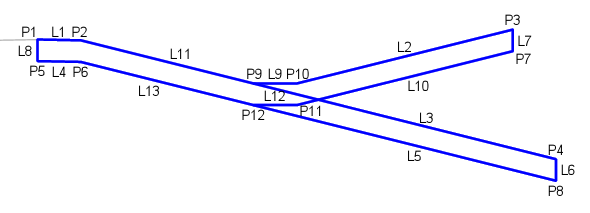

Cas 1 : Avec fossé

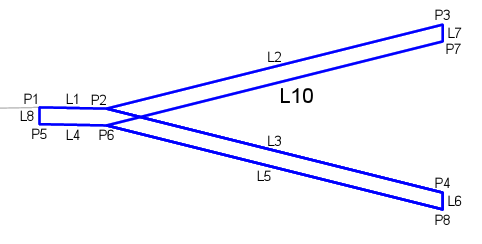

Cas 2 : Sans fossé
