RecouvrementTerrePleinCentralSymétrique

Cet élément de profil type élargit une route divisée existante en prolongeant les bords de la voie de circulation vers l'intérieur, par-dessus un terre-plein central en cuvette, avec un séparateur symétrique au niveau de la ligne d'axe. Les pentes du terre-plein central peuvent varier quelque peu des pentes existantes pour permettre la jonction des deux côtés sur la ligne d'axe ou conserver le haut du séparateur à une ligne de profil en long.

Association

Le point d'association se situe au centre de la base du séparateur.

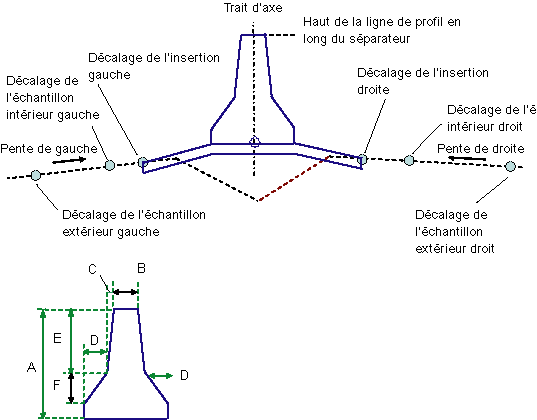

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Profondeur de recouvrement	Epaisseur des couches de recouvrement du terre-plein central.	Numérique, positive	0.100 m 0.3 pied
Tolérance de la pente	Plage de valeurs autorisées des % pentes du terre-plein central en fonction des pentes gauches et droites existantes calculées.	Numérique, positive	5%
Décalage de l'insertion gauche	Décalage où la couche d'extension du terre-plein central commence sur le côté gauche.	Numérique	0.0
Décalage de l'échantillon intérieur gauche	Décalage du point d'échantillonnage intérieur sur le côté gauche. La pente du côté gauche est calculée sur la surface existante entre les points d'échantillonnage.	Numérique	0.0
Décalage de l'échantillon extérieur gauche	Décalage du point d'échantillonnage extérieur sur le côté gauche. La pente du côté gauche est calculée sur la surface existante entre les points d'échantillonnage.	Numérique	0.0
Décalage de l'insertion droite	Décalage où la couche d'extension du terre-plein central commence sur le côté droit.	Numérique	0.0
Décalage de l'échantillon intérieur droit	Décalage du point d'échantillonnage intérieur sur le côté droit. La pente du côté droit est calculée sur la surface existante entre les points d'échantillonnage.	Numérique	0.0
Décalage de l'échantillon extérieur droit	Décalage du point d'échantillonnage extérieur sur le côté droit. La pente du côté droit est calculée sur la surface existante entre les points d'échantillonnage.	Numérique	0.0
Cote A (mm ou pouces)	Hauteur du séparateur entre la base sur le côté haut du terre-plein central et le haut du séparateur.	Numérique, positive	810 mm 32 pouces
Cote B (mm ou pouces)	Comme indiqué dans le diagramme.	Numérique, positive	232 9 pouces
Cote C (mm ou pouces)	Comme indiqué dans le diagramme.	Numérique, positive	59 mm 2 pouces
Cote D (mm ou pouces)	Comme indiqué dans le diagramme.	Numérique, positive	125 mm 5 pouces
Cote E (mm ou pouces)	Comme indiqué dans le diagramme.	Numérique, positive	557 mm 22 pouces
Cote F (mm ou pouces)	Comme indiqué dans le diagramme.	Numérique, positive	178 mm 7 pouces

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Surface existante	Nom de la surface définissant la route existante. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces.	Obligatoire
Haut du séparateur	Peut être utilisé pour lier le haut du séparateur à l'altitude d'une ligne de profil en long. Cote E peut varier pour atteindre la hauteur calculée du séparateur. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Décalage de l'insertion gauche	Peut être utilisé pour calculer le décalage du point d'insertion à gauche par rapport à un axe. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Décalage de l'échantillon intérieur gauche	Peut être utilisé pour calculer le décalage du point d'échantillonnage intérieur gauche par rapport à un axe. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Décalage de l'échantillon extérieur gauche	Peut être utilisé pour calculer le décalage du point d'échantillonnage extérieur gauche par rapport à un axe. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Décalage de l'insertion droite	Peut être utilisé pour calculer le décalage du point d'insertion à droite par rapport à un axe. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Décalage de l'échantillon intérieur droit	Peut être utilisé pour calculer le décalage du point d'échantillonnage intérieur droit par rapport à un axe. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Décalage de l'échantillon extérieur droit	Peut être utilisé pour calculer le décalage du point d'échantillonnage extérieur droit par rapport à un axe. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif

Comportement

Les pentes de droite et de gauche sont calculées entre les points d'échantillonnage sur chaque côté.

Si la ligne de profil en long du haut de séparateur n'est pas spécifiée :

Une ligne est calculée de chaque côté, prolongeant les points de découpe jusqu'à la ligne d'axe à l'aide des pentes calculées à partir des points d'échantillonnage.
Si les deux lignes ne se rencontrent pas à la même altitude, la pente du terre-plein central du côté supérieur est ajustée vers le bas pour joindre le côté inférieur. Cet ajustement ne doit pas dépasser la Tolérance de la pente.
Si le côté haut est ajusté selon la tolérance de la pente et que les deux côtés ne se rejoignent toujours pas, le côté inférieur est ajusté vers le haut. Si l'ajustement requis est supérieur à la Tolérance de la pente, l'élément de profil type se termine sans enregistrer de points, de liens ou de formes.

Si une ligne de profil en long du haut de séparateur est spécifiée comme paramètre cible :

Les points de base du séparateur gauche et droit sont calculés en fonction de l'altitude de la ligne de profil en long à l'aide des cotes de séparateur spécifiées.
Les pentes entre les points de base du séparateur et les points d'insertion sont calculées.
Si la différence entre la pente du terre-plein central et la pente existante est supérieure à la tolérance de la pente sur un des côtés, l'élément de profil type se termine sans enregistrer de points, de liens ou de formes.
Sinon, la géométrie du séparateur et du terre-plein central est ajoutée, en fonction des positions du point de base du séparateur et les pentes du terre-plein central sont ajustées pour lier les points de base du séparateur.

Paramètres de sortie

Aucun.

Fonctionnement en mode d'édition

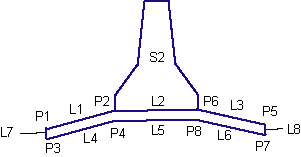

En mode d'édition, un terre-plein central et un séparateur sont dessinés à l'aide de cotes fixes, comme indiqué dans le diagramme suivant. Il s'agit de la même figure dessinée en mode d'édition pour l'élément de profil type RecouvrementTerrePleinCentralAsymétrique.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme	Code	Description
P1, P5	ETW	Début d'extension du terre-plein central au sommet du recouvrement
P3, P7	Point de chaussée	Début d'extension du terre-plein central au bas du recouvrement
Tous les points du séparateur	GBA - Mur
L1 - L3	Emprise	Emprise apparente des couches de recouvrement
L4 - L8	Renforcement
Tous les liens du séparateur	GBA - Mur
S1	Renforcement
S2	GBA - Mur
