Cet élément de profil type est similaire à l'élément EntréeenterreBassin avec en complément les comportements suivants :
La risberme est facultative en cas de remblai. Si aucune risberme n'est intégrée, une pente de la zone dégagée, puis un talus d'entrée en terre en remblai sont ajoutés.
La largeur du fossé peut être gérée grâce à un axe facultatif. La largeur et la hauteur de la risberme peuvent être gérées en utilisant respectivement un axe et une ligne de profil en long. De plus, le paramètre Placer un matériaux revêtu doit intégrer tous les liens des profils types d'entrée en terre à partir du point charnière jusqu'à l'entrée en terre dans le terrain naturel.
Association
Le point d'association se situe sur le côté intérieur de la pente avant fossé du bassin. Le composant peut être attaché au côté droit ou au côté gauche.
Paramètres d'entrée
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.
| Paramètre | Description | Type | Par défaut |
|---|---|---|---|
| Côté | Indique de quel côté placer l'élément de profil type | Gauche / Droite | Droite |
| Lien d'entrée en terre | Inclut ou omet le lien d'entrée en terre | Inclure / Omettre | Inclure |
| Risberme | Intègre ou omet la risberme dans le remblai | Inclure / Omettre | Omettre |
| Pente avant fossé | Pente du lien de pente avant fossé du bassin | Numérique, positif | 3 ( : 1) |
| Largeur de pente avant fossé | Largeur de la pente avant fossé | Numérique, positif |
1.2 m 4.0 pieds |
| Profondeur de bassin | Profondeur du fond du bassin depuis le fond du lien de la pente avant fossé | Numérique, positif | 0.0 |
| Pente de bassin | Pente des côtés du bassin | Numérique, positif | 4 (:1) |
| Largeur de bassin | Largeur du bassin | Numérique, positif |
1.8 m 6.0 pieds |
| Largeur de risberme | Largeur de la risberme utilisée en conditions de remblai | Numérique, positif |
1.8 m 6.0 pieds |
| Talus de déblai | Pente du lien d'entrée en terre en conditions de déblai | Numérique, positif | 3 ( : 1) |
| Largeur de la zone dégagée | Largeur de la zone dégagée avant ajout du lien de remblai | Numérique, positif |
6 m 20 pieds |
| Pente de la zone dégagée | Pente affectée à la zone dégagée | Numérique, positif | 6 (:1) |
| Talus de remblai | Talus du lien d'entrée en terre en conditions de remblai | Numérique, positif | 3 ( : 1) |
| Option d'arrondi | Indique s'il faut arrondir le lien d'entrée en terre au point de sécurité | Options disponibles : Aucun, Circulaire, Parabolique | Aucun |
| Arrondi par | Indique le paramètre utilisé pour l'arrondi | Options disponibles : Longueur, Rayon | Longueur |
| Paramètre de l'arrondi | Indique la valeur de la longueur du rayon | Numérique, positif |
0.5 m 1.5 pied |
| Maillage par approximation de l'arrondi | Spécifie le nombre de points intermittents sur les liens de l'arrondi (10 liens maximum) | Entier positif, numérique | 6 |
| Placer un matériau revêtu | Indique de placer un revêtement de matériau facultatif le long des liens d'entrée en terre. Vous avez le choix entre les options suivantes : Tous les liens, Liens d'entrée en terre, Liens de remblai uniquement et Aucun. | Chaîne | Aucun |
| Limite 1 de la pente | Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé | Pente | 1 : 1 |
| Epaisseur du matériau 1 | Spécifie l'épaisseur du matériau revêtu. Cette épaisseur est mesurée perpendiculairement au lien. | Numérique, positif | 12 pouces |
| Nom du matériau 1 | Spécifie le nom du matériau appliqué au revêtement le long des liens de talus | Chaîne | Enrochement |
| Limite 2 de la pente | Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé | Pente | 2 : 1 |
| Epaisseur du matériau 2 | Spécifie l'épaisseur du matériau revêtu. Cette épaisseur est mesurée perpendiculairement au lien. | Numérique, positif | 6 pouces |
| Nom du matériau 2 | Spécifie le nom du matériau appliqué au revêtement le long des liens de talus | Chaîne | Enrochement |
| Limite 3 de la pente | Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé | Pente | 4 : 1 |
| Epaisseur du matériau 3 | Spécifie l'épaisseur du matériau revêtu. Cette épaisseur est mesurée perpendiculairement au lien. | Numérique, positif | 4 pouces |
| Nom du matériau 3 | Spécifie le nom du matériau appliqué au revêtement le long des liens de talus | Chaîne | Pelouse |
| Epaisseur du matériau 4 | Spécifie l'épaisseur du matériau à appliquer dans les situations de pente plate | Numérique, positif | 6 pouces |
| Nom du matériau 4 | Indique le nom du matériau à utiliser dans les situations de pente plate | Chaîne | Accotement non revetu |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
| Paramètre | Description | Etat |
|---|---|---|
| Axe de la largeur du bassin | Peut être utilisé pour remplacer le paramètre Largeur de bassin fixe. Les types d'objet suivants peuvent être utilisés comme cibles pour préciser cela : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
| Axe de la largeur de la risberme | Peut être utilisé pour remplacer la Largeur de risberme fixe. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer cela : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
| Altitude de bassin | Peut être utilisé pour remplacer le paramètre Profondeur de bassin fixe et lier l'altitude du bassin à une ligne de profil en long. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
| Ligne de profil en long de la hauteur de la risberme | Permet de remplacer la hauteur de la risberme. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer cette hauteur : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
| Surface d'entrée en terre | Nom de la surface d'entrée en terre. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces. | Obligatoire |
Paramètres de sortie
Aucun.
Comportement
Cet élément de profil type construit les liens de la pente avant fossé du bassin et du bassin vers le point de test du bassin. Si une ligne de profil en long est indiquée, la largeur de la pente avant fossé varie afin de s'adapter à la ligne de profil en long du bassin. Si le point de test du bassin est en déblai, l'interception d'entrée en terre est calculée sur la surface cible au talus de déblai spécifié.
En remblai et si une risberme est définie sur Inclure, un lien de haut de risberme est ajouté et l'interception d'entrée en terre est calculée sur la surface cible au talus de remblai spécifié. Le lien d'entrée en terre est inséré si le paramètre Omettre le lien d'entrée en terre est défini sur True. Si le lien de haut de risberme croise la surface cible, la ligne de profil en travers s'arrête à l'intersection.

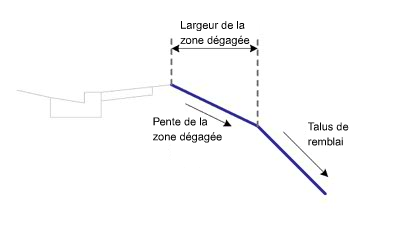

En remblai et si la risberme est définie sur Omettre, un lien est ajouté à partir du point d'association sur la Pente de la zone dégagée jusqu'à ce que la Largeur de la zone dégagée soit atteinte. Ensuite, un lien d'entrée en terre est ajouté sur la surface cible du talus de remblai spécifié. Si le lien de la zone dégagée coupe le terrain naturel, il s'arrêtera à ce point d'intersection.
A l'instar de tout autre élément de profil type d'entrée en terre, cet élément de profil type vous permet, si vous le souhaitez, d'ajouter un matériau revêtu. Vous pouvez spécifier trois intervalles de pente. Le type de matériau 1 est appliqué si la pente des liens est inférieure ou égale à la valeur de pente spécifiée. Entre la pente 1 et la pente 2, le deuxième type de matériau est appliqué. De même, si les pentes des liens sont comprises entre les valeurs des pentes 2 et 3, le matériau 3 est appliqué. Si les pentes des liens sont moins inclinées que la limite de pente 3, alors aucun matériau n'est appliqué.
Si un matériau revêtu est ajouté à l'élément de profil type, des liens parallèles sont alors ajoutés aux liens d'entrée en terre selon l'épaisseur spécifiée. Ce paramètre d'épaisseur (par exemple, Epaisseur du matériau 11) est mesuré perpendiculairement au lien.Les liens de bas niveau sont codés en fonction de l'option Assise des terrassements et les liens d'entrée en terre en fonction de l'option Emprise. Les formes entourées par ces matériaux sont codées en fonction du nom du matériau (Nom du matériau 1, Nom du matériau 2 ou Nom du matériau 3).
Dans Civil 3D 2010 et les versions précédentes, le paramètre Epaisseur du matériau était mesuré verticalement. Dans Civil 3D 2011 et les versions ultérieures, ce paramètre est mesuré perpendiculairement au lien. Par conséquent, si vous ouvrez un dessin contenant des éléments de profil type qui ont été créés dans Civil 3D 2010 ou version précédente dans Civil 3D 2011 ou version ultérieure, puis recréez le projet 3D, ce paramètre est modifié pour refléter le nouveau comportement. Les rapports sur les volumes qui utilisent cet élément de profil type seront mis à jour pour refléter le nouveau comportement.
Fonctionnement en mode d'édition

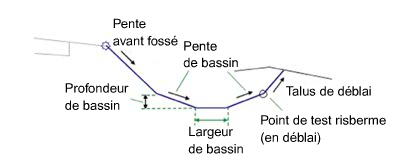

En mode d'édition, cet élément de profil type dessine la pente avant fossé, les pentes latérales du bassin et le fond du bassin selon les valeurs des paramètres d'entrée spécifiés. En conditions de déblai et de remblai, les liens apparaissent sous la forme de lignes en pointillé dont les liens d'entrée en terre se prolongent vers l'extérieur sur une largeur de 3 mètres (ou 10 pieds) au niveau des pentes données. Les liens d'entrée en terre se terminent en pointes de flèche orientées vers l'extérieur.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
| Point, lien ou forme | Codes | Description |
|---|---|---|
| P3 | Point de fossé | Fond intérieur du bassin |
| P4 | Point de fossé | Fond extérieur du bassin |
| P5 | Talus, Talus déblai | Point charnière de déblai |
| P6 | Talus, Talus remblai | Point de charnière en condition de remblai |
| P7 | Entrée en terre, Entrée en terre_Déblai ou Entrée en terre_Remblai | Point d'entrée en terre et point d'entrée en terre en condition de déblai ou de remblai |
| Tous les liens | Emprise, Assise des terrassements | |
| L6 | Emprise, Assise des terrassements, Entrée en terre, Entrée en terre_Déblai | Lien d'entrée en terre pour les profils en travers en déblai |
| L3 | Fossé | |
| L1, L2, L4 | Pente du lien | |
| L5 | Palier | |
| L6 | Emprise, Assise des terrassements, Entrée en terre, Entrée en terre_Remblai | Lien d'entrée en terre pour les lignes de profil en travers en remblai |

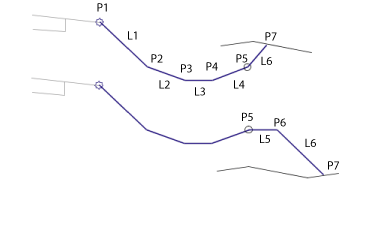

Diagramme de codage
