L'élément de profil type BordureRoulée insère des liens pour une forme de bordure roulée de caniveau standard en béton avec couche de matériau.
Association

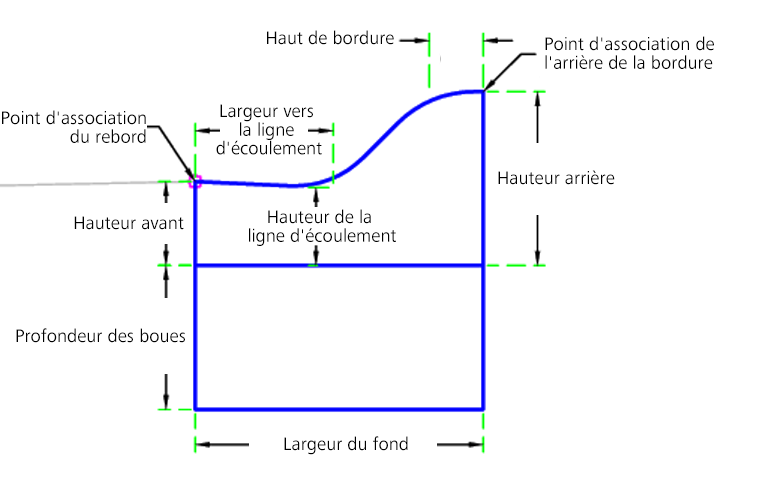

Le point d'association est situé sur le rebord ou sur l'arrière de la bordure. Le composant peut être attaché au côté droit ou au côté gauche.
Paramètres d'entrée
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
| Côté | Indique de quel côté placer l'élément de profil type | Gauche / Droite | Droite |
| Haut de bordure | Haut de bordure | Numérique, positive |
4.5 p 100 mm |
| Hauteur arrière | Hauteur arrière | Numérique, positive |
14.5 pouces 370 mm |
| Largeur du fond | Largeur du fond | Numérique, positive |
24 pouces 600 mm |
| Hauteur avant | Hauteur avant | Numérique, positive |
7 pouces 180 mm |
| Largeur vers la ligne d'écoulement | Largeur vers la ligne d'écoulement | Numérique, positive |
11.5 pouces 300 mm |
| Hauteur de la ligne d'écoulement | Hauteur de la ligne d'écoulement | Numérique, positive |
6.5 pouces 165 mm |
| Profondeur de couche de matériau | Profondeur de couche de matériau | Numérique, positive |
12 pouces 300 mm |
| Point d'association | Point d'association | Rebord, PointBordure | Lèvre |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
Aucun.
Affectations logiques d'exécution
Aucun.
Paramètres de sortie
Aucun.
Comportement
Les liens de la bordure et du caniveau sont insérés en fonction des cotes définies dans les paramètres d'entrée. Toutes les cotes doivent avoir des valeurs positives, non nulles.
L'élément de profil type construit la forme pour une bordure simple et un caniveau, avec un point d'association situé (a) sur le rebord du caniveau ou (b) à l'arrière de la bordure.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type affiche le composant bordure et caniveau en fonction des paramètres d'entrée spécifiés.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
| P1 | Bord de caniveau | |
| P6 | ArrièreBordure | |
| P7, P8 | BasBordure | |
| P9, P10 | Forme | |
| L1 - L5 | Bordure, Haut | |
| L8 | BasBordure | |
| L9 | Assise des terrassements | |
| S1 | Bordure | |
| S2 | Forme |
Diagramme de codage
