L'élément de profil type BorduresVilleSLO insère des liaisons et des formes afin de créer des bordures, des caniveaux et des trottoirs conformes aux plans standard créés par la ville de San Luis Obispo.
Vous devez vérifier que les cotes utilisées correspondent aux références du plan standard.

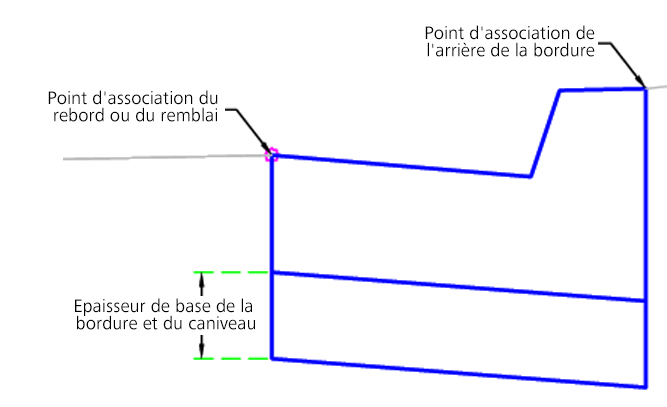

Bordure et caniveau :

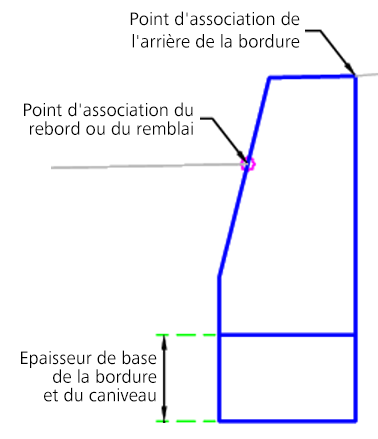

Bordure :

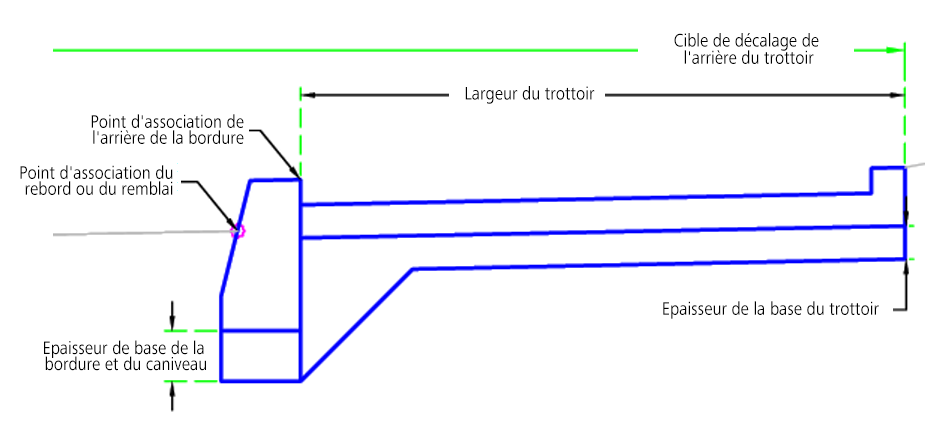

Promenade du trottoir :

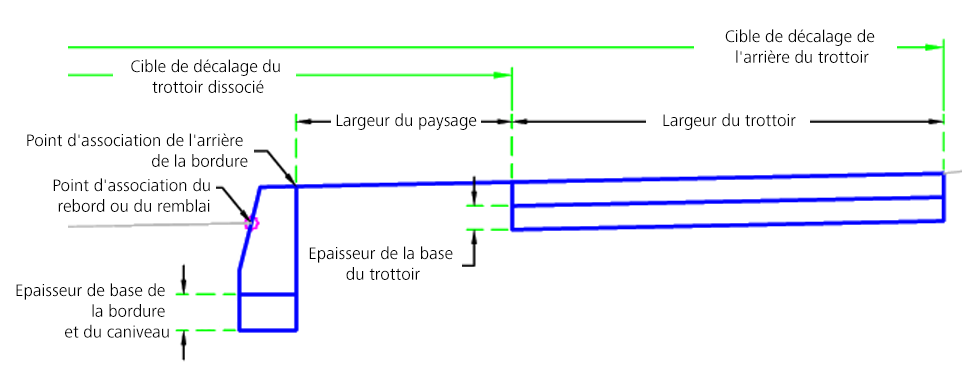

Trottoir dissocié :

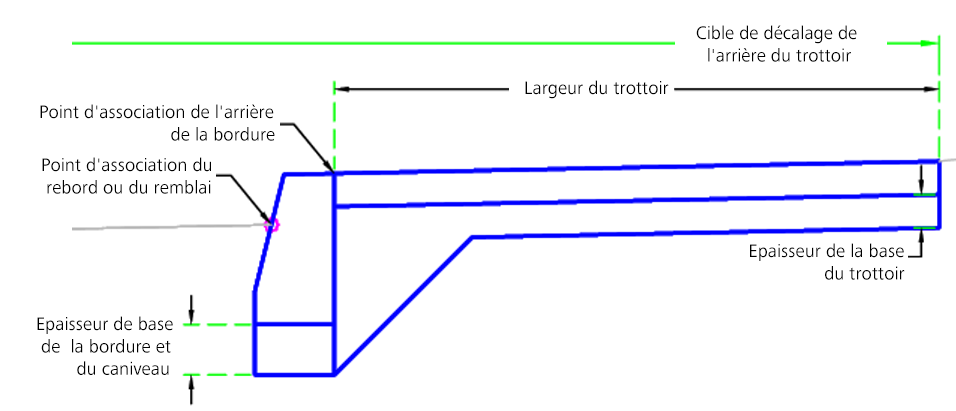

Trottoir intégral :
Association
Le point d'association est situé sur le rebord (ou remblai) et à l'arrière de la bordure. Le composant peut être attaché au côté droit ou au côté gauche.
Paramètres d'entrée
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
| Côté | Indique de quel côté placer l'élément de profil type | Gauche / Droite | Droite |
| Type de bordure | Type de bordure ou bordure et caniveau | Bordure 6" et Caniveau 24" / Bordure 8" et Caniveau 24" / Bordure 6" et Caniveau 18" / Bordure 8" et Caniveau 18" / Bordure 6" / Bordure 8" | Bordure 6" et Caniveau 18" |
| Point d'association | Point d'association de la bordure ou de la bordure et du caniveau | Rebord ou remblai / Arrière de la bordure | Rebord ou remblai |
| Type de trottoir | Type de trottoir à utiliser (ou Aucun) | Dissocié / Intégral / Promenade / Aucun | Aucun |
| Epaisseur de base de la bordure et du caniveau | Epaisseur de la base sous la bordure et le caniveau | Numérique, positive |
0.5 pied 0.15 m |
| Epaisseur de la base du trottoir | Epaisseur de la base sous le trottoir | Numérique, positif |
0,33 pied 0.10 m |
| Largeur du trottoir | Largeur du trottoir | Numérique |
6 pieds 2 m |
| Largeur du paysage | Largeur du paysage lorsqu'un trottoir dissocié est utilisé | Numérique |
3 pieds 1 m |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
|
Paramètre |
Description |
Etat |
|---|---|---|
| Décalage du trottoir dissocié | Permet de remplacer le paramètre de largeur fixe du trottoir et de verrouiller le bord intérieur du trottoir sur un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer la largeur : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
| Décalage de l'arrière du trottoir | Permet de remplacer le paramètre de largeur fixe du trottoir et de verrouiller le bord extérieur du trottoir sur un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer la largeur : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
Affectations logiques d'exécution
Les cotes de la bordure et du caniveau sont stockées dans l'élément de profil type. Lors de l'exécution, les valeurs sont recherchées et assignées en fonction du type de bordure sélectionné.
Paramètres de sortie
Aucun.
Comportement
Le point initial est défini sur le point d'association. Les points, les liens et les formes de la bordure et du caniveau sont générés en fonction du type de bordure sélectionné. La base est ensuite placée sous la bordure et sous le caniveau.
Si le type de trottoir est défini sur Aucun, le trottoir et la base les plus adaptés seront générés. Si le type de trottoir est défini sur Dissocié et qu'un décalage du trottoir dissocié est défini, la bordure intérieure du trottoir est ajustée. Si la valeur de décalage de l'arrière du trottoir est définie, les largeurs de tous les types de trottoir sont ajustées.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type affiche les composants de bordure et de caniveau, ainsi que de trottoir, en fonction des paramètres d'entrée spécifiés.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
| P1 | Bord de caniveau | Ligne de bord de caniveau |
| P2 | Fil d'eau | Point de fil d'eau du caniveau |
| P3 | Haut de bordure | Haut de bordure |
| P4 | PointBordure, Trottoir_Intégral | Arrière de bordure, intégralité du trottoir et promenade du trottoir |
| P9 | Point de trottoir | Bord intérieur du trottoir sur la surface finale |
| P10 | Point de trottoir | Bord extérieur de trottoir sur la surface finale |
| L1 - L3 | Emprise, Bordure | Surface finale sur la bordure et le caniveau |
| L5 | En bas | Bas de bordure |
| L9, L13, L18 | Couche de forme, Assise des terrassements | Bas de la base |
| L10 | Haut, Gazon, Assise des terrassements | |
| L11, L19 | Top, Sidewalk | |
| L12 | Trottoir_Bas | Bas du trottoir |
| S1 | Bordure | Aire en béton de la bordure et du caniveau |
| S2 | Forme | |
| S3 | Trottoir | Aire bétonnée du trottoir |

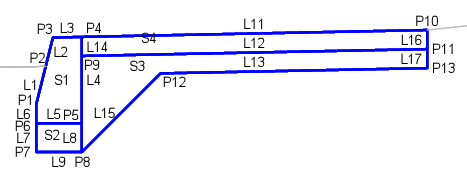

Diagramme de codage

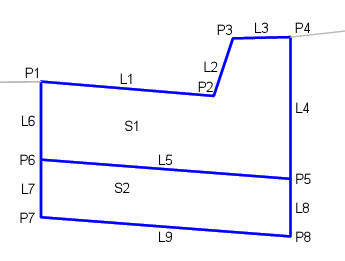

Bordure et caniveau :
Bordure :

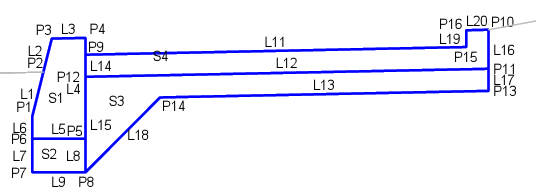

Promenade du trottoir :

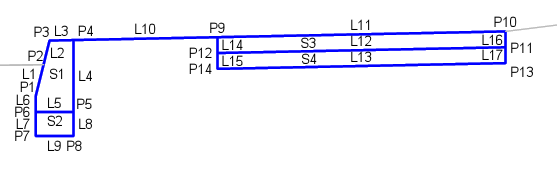

Trottoir dissocié :
Trottoir intégral :
