Biorétention

L'élément de profil type Biorétention insère des liens pour créer une zone de biorétention avec trois couches et un système de drainage souterrain optionnel. L'élément de profil type est basé sur les exigences présentées dans le manuel du comté de Los Angeles Low Impact Development Standards Manual, publié en février 2014.

Vérifiez que les cotes utilisées correspondent à celles présentées dans ce document.

Association

Le point d'association se situe en haut au milieu du système de biorétention.

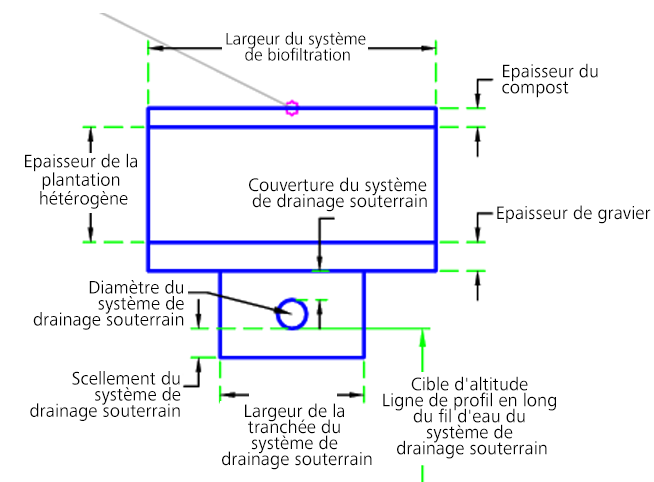

Paramètres d'entrée

Remarque : Toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Largeur du système de biofiltration	Largeur du système de biofiltration	Numérique, positive	5 pieds 1,5 m
Epaisseur du compost	Epaisseur du compost	Numérique, positif	0,33 pied 0.10 m
Epaisseur de la plantation hétérogène	Epaisseur de la plantation hétérogène sous le compost	Numérique, positive	2.0 pieds 0.6 m
Epaisseur de gravier	Epaisseur de gravier sous la plantation hétérogène	Numérique, positive	0.5 pied 0.15 m
Inclure un système de drainage souterrain	Inclut un système de drainage souterrain pour l'évacuation de l'eau	Oui/Non	Oui
Diamètre du système de drainage souterrain	Diamètre du système de drainage souterrain	Numérique, positive	0.5 pied 0.15 m
Couverture du système de drainage souterrain	Couverture du système de drainage souterrain	Numérique, positive	0.5 pied 0.15 m
Scellement du système de drainage souterrain	Scellement sous la canalisation du système de drainage souterrain	Numérique, positive	0.5 pied 0.15 m
Largeur de la tranchée du système de drainage souterrain	Largeur de la tranchée du système de drainage souterrain	Numérique, positif	2.5 pi 0.75 m

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Ligne de profil en long du fil d'eau du système de drainage souterrain	Permet de remplacer la valeur fixe d'altitude du fil d'eau de la canalisation du système de drainage souterrain. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie.	Facultatif

Affectations logiques d'exécution

Aucun.

Paramètres de sortie

Aucun.

Comportement

Le point initial est défini sur le point d'association. L'élément de profil type crée une couche de compost, suivie d'une couche de plantation hétérogène, puis d'une couche de gravier. Si cette option est définie pour inclure une canalisation souterraine, l'élément de profil type construit une canalisation souterraine et un scellement de canalisation.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type dessine le système de biorétention selon les paramètres d'entrée spécifiés.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme	Code	Description
P1, P3	HautBiorétention	Haut du système de biorétention
P2	CentreBiorétention	Centre du système de biorétention
P4, P5	Compost	Point inférieur de la couche de compost
P6,P7	Plantation_Hétérogène	Point inférieur de la couche de plantation hétérogène
P8,P9	Accotement non revetu	Point inférieur de la couche de gravier
P10-P13	Système de drainage souterrain	Points autour du système de drainage souterrain
P14	Inverser	Fil d'eau de la canalisation souterraine
L1-L2	Biorétention, Haut	Couche supérieure du système de biorétention
L4	Compost	Fond de la couche de compost
L8	Plantation_Hétérogène	Fond de la couche de plantation hétérogène
L11	Gravier, Assise des terrassements	Fond de la couche de gravier
L14	Drainage souterrain, Assise des terrassements	Fond de la couche du système de drainage souterrain
S1	Compost	Zone de compost
S2	Plantation_Hétérogène	Zone de la plantation hétérogène
S3	Accotement non revetu	Zone de gravier
S4	CanalisationSouterraine	Couche de la canalisation du système de drainage souterrain
