ValleyGutterSimple

L'élément de profil type ValleyGutterSimple est un caniveau en vallée en béton dont les largeurs, les profondeurs du béton et la profondeur de la ligne d'écoulement sont définies par l'utilisateur. Si la largeur est modifiée, la ligne d'écoulement reste au centre.

Association

Le point d'association se situe sur le bord intérieur du caniveau en vallée.

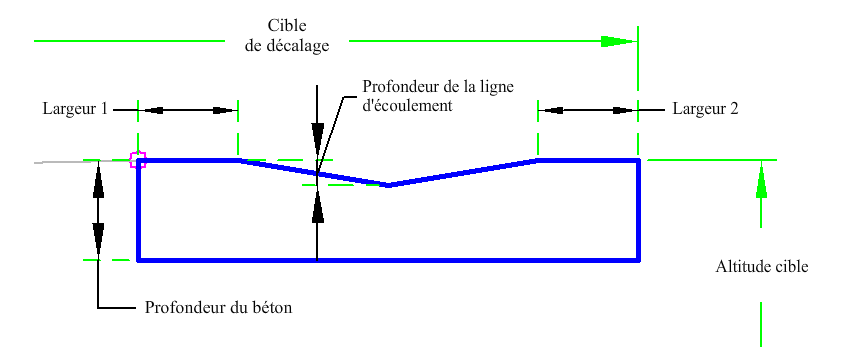

Paramètres d'entrée

Remarque : Toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique de quel côté placer l'élément de profil type.	Gauche/Droit	Droit
Largeur du béton	Largeur du caniveau en béton.	Numérique, positive	5 pieds 1,5 m
Profondeur de la ligne d'écoulement	Profondeur du caniveau en vallée entre le haut du fossé et la ligne d'écoulement.	Numérique, positif	0.08 pi 0,02 m
Largeur1	Largeur du caniveau en vallée sur le côté du point d'association.	Numérique, positive	0.5 pied 0.15 m
Largeur2	Largeur du caniveau en vallée sur le côté opposé du point d'association.	Numérique, positive	0.5 pied 0.15 m
Profondeur du béton	Profondeur du béton, mesurée à partir du point d'association.	Numérique, positive	0,75 pied 0,2 m

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Décalage cible	Peut être utilisé pour remplacer la largeur fixe et lier la forme du bord à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Altitude de la ligne d'écoulement	Peut être utilisée pour remplacer la profondeur de la ligne d'écoulement et lier l'altitude de la ligne d'écoulement à l'altitude d'une ligne de profil en long. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie.	Facultatif

Affectations logiques d'exécution

Aucun.

Paramètres de sortie

Aucun.

Comportement

Cet élément de profil type insère un caniveau en vallée simple. L'emplacement de la largeur de l'élément de profil type peut être spécifié par une largeur fixe ou par un axe facultatif. Le caniveau en vallée peut être indiqué par une profondeur fixe ou par l'affectation d'une ligne de profil en long qui permet de gérer la profondeur.

Fonctionnement en mode d'édition

En mode d'édition, l'élément de profil type affiche les liens comportant le caniveau en vallée à l'aide des valeurs d'entrée utilisateur.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

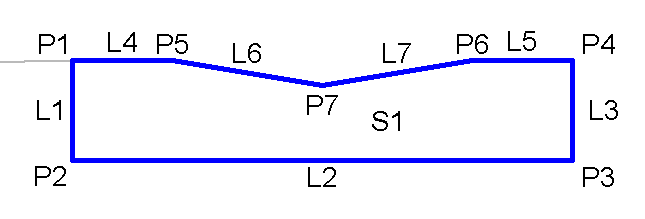

Point, Lien ou Forme	Code	Description
P1	Top, Hinge
P2	Assise des terrassements
P3	Datum, Concrete
P4 - P6	Emprise
P7	Flowline, Top
L1, L3	En béton
L2	Datum, Concrete
L4 à L7	Emprise
S1	ValleyGutter
