MurSoutènementPierre

Association

Le point d'association se situe sur une face du rocher ou à une distance de l'emplacement suivant les paramètres définis pour le lien avant.

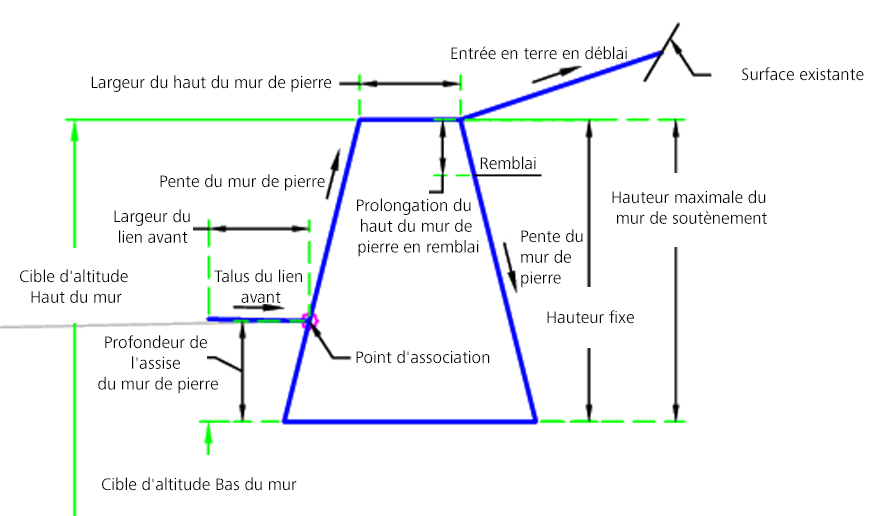

Paramètres d'entrée

Remarque : Toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique de quel côté placer l'élément de profil type	Gauche / Droite	Droite
Profondeur de l'assise du mur de pierre	Profondeur de l'assise du mur de pierre	Numérique	1,0 pied 0,30 m
Pente du mur de pierre	Pente du mur de pierre	Numérique	0.25 ( : 1)
Largeur du haut du mur de pierre	Largeur du haut du mur de pierre	Numérique, positif	1 pied 0,30 m
Entrée en terre en déblai	Entrée en terre en déblai	Numérique, positif	3 ( : 1)
Hauteur maximale du mur de soutènement	Hauteur maximale du mur de soutènement	Numérique, positive	6 pieds 1.8 m
Utiliser la hauteur fixe	Utilise la hauteur fixe	Oui / Non	Oui
Hauteur fixe	Hauteur fixe spécifiée, le cas échéant	Numérique, positive	3 pieds 1.0 m
Utiliser l'entrée en terre	Utilise l'entrée en terre	Oui / Non	Oui
Talus du lien avant	Talus du lien avant	Numérique	-2%
Code du lien avant	Code du lien avant	Chaîne	Top, Pave
Largeur du lien avant	Largeur du lien avant	Numérique, positif	0.25 pied 0.08 m
Utiliser le lien avant	Utilise le lien avant	Oui / Non	Oui
Prolongation du haut du mur de pierre en remblai	Prolongation du haut du mur de pierre en remblai	Numérique, positif	1 pied 0.3 m

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Surface existante	Nom de la surface d'entrée en terre. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces.	Facultatif
Haut du mur	Permet de remplacer l'altitude du haut du mur en pierre. Pour pouvoir être utilisé, le paramètre d'entrée de la hauteur fixe doit être défini sur Non. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Base du mur	Permet de remplacer l'altitude du bas du mur. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie.	Facultatif

Affectations logiques d'exécution

Aucun.

Paramètres de sortie

Aucun.

Comportement

Le point initial est défini sur le point d'association. Le lien avant est créé si l'option Utiliser le lien avant est définie sur Oui. Ensuite, le mur de pierre est généré.

Si l'option Utiliser la hauteur fixe est définie sur Oui, le mur de pierre est généré à partir des paramètres saisis. Si la ligne de profil en long de la base du mur est définie, la hauteur supérieure du mur est définie par l'altitude de la base du mur additionnée à la hauteur fixe. La cible Haut du mur n'est pas utilisée.

Déblai :

Si l'option Utiliser la hauteur fixe est définie sur Non, le mur en pierre est généré à l'aide des paramètres définis. La cible Haut du mur contrôle l'altitude du haut du mur. Si la cible Haut du mur n'est pas définie, l'altitude du haut du mur correspond à l'altitude du sol existant au niveau du bord intérieur du mur.

Remblai :

Si l'option Utiliser la hauteur fixe est définie sur Non, le mur en pierre est généré à l'aide des paramètres définis. La cible Haut du mur contrôle l'altitude du haut du mur. Si la cible Haut du mur n'est pas définie, l'altitude du haut du mur correspond à la distance entre le point d'association et le paramètre d'entrée Prolongation du haut de la paroi en pierre en remblai.

Dans tous les cas, la hauteur du mur est calculée et comparée à la hauteur maximale du mur de soutènement. Si la valeur est dépassée, un message d'erreur est envoyé au visualiseur d'événements.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type crée le mur de soutènement en pierre à l'aide des paramètres spécifiés.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

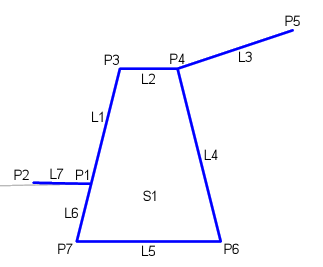

Point, Lien ou Forme	Code	Description
P1	Face_Mur	Face du mur
P2	ETW	Bord de la chaussée
P3, P4, P6, P7	Mur de pierre	Mur de pierre
P5	Entrée en terre	Entrée en terre
L1-L2	Mur de pierre, Haut	Haut du mur de pierre
L3	Entrée en terre, Haut, Assise des terrassements	Liaison d'entrée en terre
L4, L6	Mur de pierre	Mur de pierre
L5	Mur de pierre, Assise des terrassements	Base du mur de pierre
L7	Top, Pave	Haut de la chaussée
S1	Mur de pierre	Zone du mur de pierre
