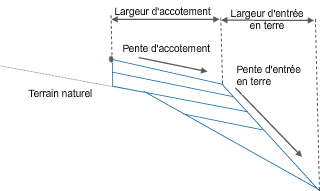

Cet élément de profil type insère un accotement pour les élargissements, qui consiste à ajuster la couche de base et la couche de matériau en fonction de l'emplacement de la surface de terrain naturel.
Association
Le point d'association se situe sur le côté intérieur de l'accotement sur la surface finale.
Paramètres d'entrée
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.
| Paramètre | Description | Type | Par défaut |
|---|---|---|---|
| Côté |
Indique que le profil type doit être inséré à droite ou à gauche du point d'association. |
Gauche / Droite | Droit |
| Largeur d'accotement | Largeur comprise du point d'association au point de charnière de l'accotement | Numérique |
1.8 m 5.40 pieds |
| Utiliser la pente de dévers |
Spécifie l'utilisation de la pente de dévers, pour la spécification du dévers définie sur l'axe de la ligne de base, pour la partie avec revêtement de l'accotement. |
Liste de sélection :
|
Non |
| Direction de la pente de l'accotement |
Indique si l'accotement est incliné à partir du dévers ou vers le dévers. |
Liste de sélection :
|
Dans la direction opposée au dévers |
| Pente d'accotement par défaut | Pente transversale par défaut de la surface de la forme. Cette valeur est appliquée si aucune pente de dévers n'est utilisée ou spécifiée pour l'axe de la ligne de base. | Numérique | - 2.0 % |
| Type d'entrée en terre de couche de matériau | Choisissez de conserver le lien d'entrée en terre à une pente fixe pour une largeur variable ou de le maintenir à une largeur fixe pour une pente variable | Liste de sélection : a) Conserver la pente, ajuster la largeur, b) Conserver la largeur, ajuster la pente | Conserver la pente, ajuster la largeur |
| Pente d'entrée en terre | Valeur de la pente fixe du lien d'entrée en terre, utilisée si l'option "Conserver la pente" est activée. | Numérique, positive | 4 ( : 1) |
| Largeur d'entrée en terre | Valeur de la largeur fixe du lien d'entrée en terre, utilisée si l'option "Conserver la largeur" est activée. | Numérique, positive |
5.40 pieds 1.8 m |
| Profondeur de Revêtement1 | Profondeur de Revêtement 1 (zéro pour omettre) | Numérique, non-négatif |
0.025 m 0.083 pied |
| Profondeur de Revêtement2 | Profondeur de Revêtement 2 (zéro pour omettre) | Numérique, non-négatif |
0.025 m 0.083 pied |
| Profondeur de base | Profondeur de la couche de base (zéro pour omettre) | Numérique, non-négatif |
0.100 m 0.333 pied |
| Profondeur de couche de matériau | Profondeur de la couche Couche de matériau (zéro pour omettre) | Numérique, non-négatif |
0.300 m 1,0 pied |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
| Paramètre | Description | Etat |
|---|---|---|
| Largeur d'accotement | Peut être utilisé pour remplacer le paramètre Largeur d'accotement fixe et lier le bord de l'accotement à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer cela : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
| Surface existante | Peut être utilisé pour définir une surface existante en fonction de laquelle les couches de base et de matériau doivent être ajustées. Les types d'objet suivants peuvent être utilisés comme cibles pour définir la surface : surfaces | Facultatif |
Paramètres de sortie
| Paramètre | Description | Type |
|---|---|---|
| Pente d'entrée en terre | Pente du lien d'entrée en terre | Numérique |
| Décalage d'entrée en terre | Décalage du point d'entrée en terre de la couche de forme | Numérique |
| Altitude de l'entrée en terre | Altitude du point d'entrée en terre de la couche de forme | Numérique |
|
Largeur d'accotement |
Largeur de l'accotement revêtu |
Numérique |
| Pente d'accotement |
Pente de l'accotement revêtu |
Numérique |
Comportement
Une fois inséré, cet élément de profil type vérifie la présence de la surface de terrain naturel cible. Si cette surface existe, la surface de base et la couche de matériau sont ajustées en fonction du terrain naturel.
Si cette surface n'existe pas, l'accotement se comporte de la même façon que l'élément de profil type AccotementEtendreTout.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type affiche les liens définis par les paramètres d'entrée.

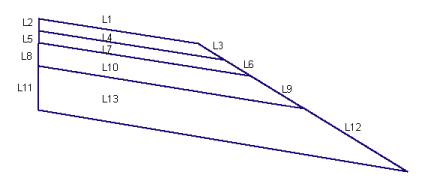

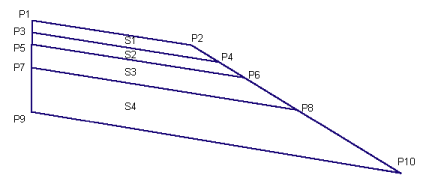

Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
| Point, Lien ou Forme | Code | Description |
|---|---|---|
| P2 | Accotement | Accotement |
| P4 | Point d'accotement | Accotement au niveau de la couche de roulement |
| P6 | Point d'accotement | Accotement au niveau de la sous-couche |
| P8 | Point d'accotement | Accotement au niveau de la couche de base |
| P10 | Entrée en terre_Assise | Entrée en terre en déblai ou en remblai au niveau du fond de forme |
| L1 | Top, Pave | Surface finale des parties revêtues |
| L3 | Chaussée | Surface finale des parties revêtues |
| L4 | Pave1 | Haut de Pavement2 |
| L6 | Pave1 | Haut de Pavement2 |
| L7 | Pave2 | Haut de Pavement3 |
| L9 | Pave2 | Haut de Pavement3 |
| L10 | Base | Haut de la ligne de référence |
| L12 | Base | Haut de la ligne de référence |
| L13 | Forme, Assise des terrassements | Bas de la couche de forme, assise des terrassements |
| L14 | Emprise | Formation de surface supérieure |
| S1 | Pave1 | |
| S2 | Pave2 | |
| S3 | Base | |
| S4 | Forme |
Diagramme de codage
