Cet élément de profil type permet de créer une structure de fossé avec des pentes avant et après fossé facultatives.
Association
Le point d'association est le point le plus profond sur les liens de talus précédant la structure de fossé. Si les liens de talus sont omis, alors le point d'association est le point le plus profond sur la paroi intérieure de la structure de fossé (cerclé de bleu).
Paramètres d'entrée
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1) sauf si elles sont exprimées en pourcentage avec un signe %.
| Paramètre | Description | Type | Par défaut |
|---|---|---|---|
| Côté |
Indique que le profil type doit être inséré à droite ou à gauche du point d'association. |
Gauche / Droite | Droite |
| Profondeur | Profondeur intérieure du fossé. | Numérique, positive |
0.45 m 1.5 pied |
| Largeur du fond | Largeur du fond du caniveau | Numérique, positive |
0.5 m 1.5 pied |
| Pente du talus | Pentes du talus du fossé | Numérique | 1:2 |

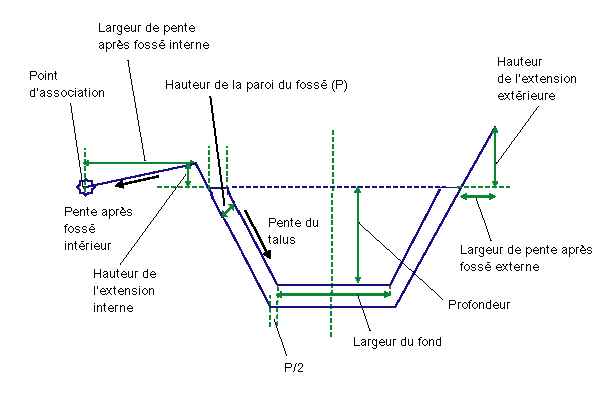

| Hauteur de la paroi du fossé | Hauteur de la paroi du fossé.Ce paramètre est mesuré perpendiculairement aux côtés de la pente, comme le montre le diagramme précédent. | Numérique, positive |
0.1 m 0,33 pied |
| Hauteur de l'extension interne | Extension sans revêtement du fossé jusqu'au point d'association | Numérique, positive |
0.15 m 0,45 pied |
| Largeur de pente après fossé interne | Largeur du remblai du fossé sur la paroi intérieure | Numérique, positive |
1.5 m 5.0 pieds |
| Largeur de pente après fossé externe | Largeur de l'extension sans revêtement au-delà du point externe de la structure du fossé | Numérique, positive |
0.1 m 0,33 pied |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
Paramètres cible : aucun.
Paramètres de sortie
Aucun.
Comportement
L'élément de profil type construit la forme d'une structure de fossé, comme indiqué par l'illustration ci-dessus.
Dans Civil 3D 2010 et les versions précédentes, le paramètre Hauteur de la paroi du fossé était mesuré verticalement. Dans Civil 3D 2011 et les versions ultérieures, ce paramètre est mesuré perpendiculairement au côté de la pente. Par conséquent, si vous ouvrez un dessin contenant des éléments de profil type qui ont été créés dans Civil 3D 2010 ou version précédente dans Civil 3D 2011 ou version ultérieure, puis recréez le projet 3D, ce paramètre est modifié pour refléter le nouveau comportement. Les rapports sur les volumes qui utilisent cet élément de profil type seront mis à jour pour refléter le nouveau comportement.
Fonctionnement en mode d'édition
En mode d'édition, l'élément de profil type est créé vers l'extérieur, en commençant par le point d'association, en fonction des paramètres d'entrée spécifiés.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
| Point / Lien | Codes | Description |
|---|---|---|
| P1, P6 | Arrière de fossé | |
| P2, P5 | Avant de fossé | |
| P10 | Point de fossé | |
| P11 | Point de fossé | |
| L9, L10, L11 | Emprise, Assise des terrassements | |
| L1 to L5 | Emprise, Dessus de fossé | |
| L6, L7, L8 | Assise des terrassements, Fond de fossé | |
| S1 | Fossé | Aire de la forme de la structure de fossé |

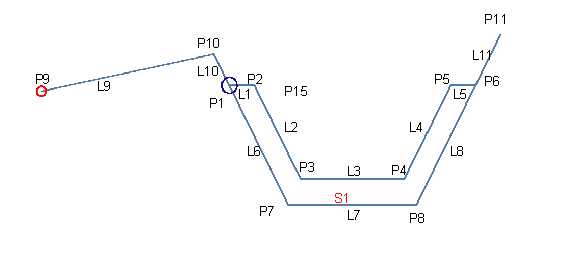

Diagramme de codage
