FosséCanalisation1

Association

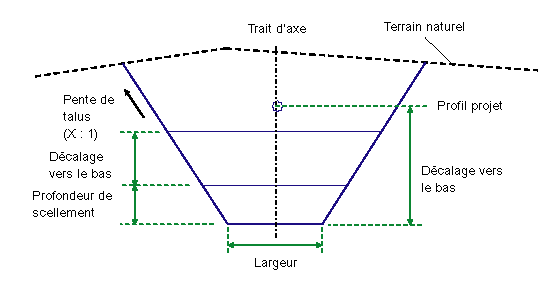

Le point d'association est situé à la distance de Décalage vers le bas au-dessus du milieu de la base du fossé.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Largeur	Largeur du bas du fossé	Numérique, positive	2.0 m 6.0 pieds
Pente du talus	Pente x : 1 des pentes du talus du fossé	Numérique, positive	3 : 1
Profondeur de scellement	Profondeur de la couche de scellement	Numérique, positive	0.0
Décalage vers le bas	Profondeur de la couche du remblai spécial	Numérique, positive	0.0
Décalage vers le bas	Décalage vertical vers le bas à partir de l'altitude du profil projet jusqu'au bas du fossé. Par exemple, si la ligne de profil en long s'étend le long du sommet d'une canalisation circulaire, le décalage vertical correspond au diamètre de la canalisation plus la distance comprise entre le bas de la canalisation et le fond du fossé.	Numérique	0.0

Comportement

L'altitude du fond du fossé est calculée selon l'altitude du profil projet diminuée de la valeur de Décalage vers le bas. Le lien du fond du fossé horizontal est placé symétriquement par rapport au décalage du point d'association à cette altitude. Les pentes du talus sont prolongées vers le haut jusqu'à la surface existante. Le lien de scellement horizontal est placé à la profondeur spécifiée au-dessus du fond du fossé. Le lien de Remblai spécial horizontal est placé à la profondeur spécifiée au-dessus du lien de remblai spécial.

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Surface existante	Modèle de surface définissant la surface de la route existante. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier cette surface : surfaces.	Obligatoire

Paramètres de sortie

Aucun.

Fonctionnement en mode d'édition

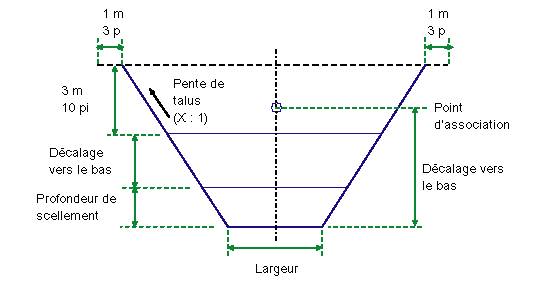

En mode d'édition, le fossé et la surface existante sont dessinés, comme indiqué ci-dessous.

Codes de point, de lien et de forme

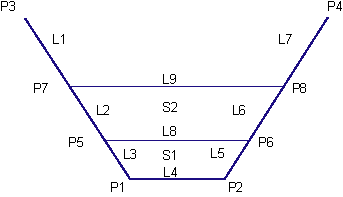

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point/ Lien	Code	Description
P1, P2	Tranchée_Bas
P3, P4	Tranchée_Entrée en terre
P5, P6	Tranchée_Empierrement
P7, P8	Tranchée_Remplissage
L1 – L7	Tranchée Assise des terrassements
L1, L2, L6, L7, L8	Tranchée_Bas
L1, L7, L9	Tranchée_Entrée en terre
S1	Tranchée_Empierrement
S2	Tranchée_Remplissage
