L'élément de profil type RisbermesMultiplesAvecCanalisations crée des pentes de bassin-versant de déblai ou de remblai avec autant de risbermes que nécessaire.
Vous pouvez définir des largeurs de cuvette au niveau des risbermes. Des canalisations sont ajoutées à chaque risberme. La dernière pente d'entrée en terre sur la surface cible peut être différente de la pente de la risberme.
Association
Le point d'association se situe sur le bord intérieur de la pente de déblai ou de remblai initiale. Le composant peut être attaché au côté droit ou au côté gauche.
Paramètres d'entrée
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
|
Côté |
Indique de quel côté placer l'élément de profil type. |
Gauche/Droit |
Droit |
|
Profondeur de déblai maximale |
Hauteur maximum autorisée pour le lien d'entrée en terre de déblai sans risberme. |
Numérique, positive |
15 pieds 4,5 m |
|
Profondeur de remblai maximale |
Hauteur maximum autorisée pour le lien d'entrée en terre de remblai sans risberme. |
Numérique, positive |
10 pieds 3,0 m |
|
Pente d'entrée en terre de déblai |
Pente correspondant à la pente d'entrée en terre de déblai. |
Numérique, positive |
2 (: 1) |
|
Pente d'entrée en terre de remblai |
Pente correspondant à la pente d'entrée en terre de remblai. |
Numérique, positive |
2 (: 1) |
|
Pente de risberme 1 |
Pente de la risberme 1. |
Numérique, positive |
1 (: 1) |
|
Profondeur de la cuvette 1 |
Profondeur de la cuvette dans la partie supérieure de la risberme 1. |
Numérique, positive |
0.5 pied 0.15 m |
|
Largeur de la cuvette intérieure 1 |
Largeur entre le bord avant de la cuvette en haut de la risberme 1 et la ligne d'écoulement. |
Numérique, positive |
5 pieds 1,5 m |
|
Largeur de la cuvette extérieure 1 |
Largeur entre la ligne d'écoulement de la cuvette et le bas de la risberme 2. |
Numérique, positive |
5 pieds 1,5 m |
|
Pente de risberme 2 |
Pente de la risberme 2. |
Numérique, positive |
1 (: 1) |
|
Profondeur de la cuvette 2 |
Profondeur de la cuvette dans la partie supérieure de la risberme 2. |
Numérique, positive |
0.5 pied 0.15 m |
|
Largeur de la cuvette intérieure 2 |
Largeur entre le bord avant de la cuvette en haut de la risberme 2 et la ligne d'écoulement. |
Numérique, positive |
6 pieds 2 m |
|
Largeur de la cuvette extérieure 2 |
Largeur entre la ligne d'écoulement et le bas de la risberme 3. |
Numérique, positive |
3 pieds 1 m |
|
Pente de risberme 3 |
Pente de la risberme 3. |
Numérique, positive |
1 (: 1) |
|
Profondeur de la cuvette 3 |
Profondeur de la cuvette dans la partie supérieure de la risberme 3. |
Numérique, positive |
0.5 pied 0.15 m |
|
Largeur de la cuvette intérieure 3 |
Largeur entre le bord avant de la cuvette en haut de la risberme 3 et la ligne d'écoulement. |
Numérique, positive |
6 pieds 2 m |
|
Largeur de la cuvette extérieure 3 |
Largeur entre la ligne d'écoulement et le bas de la risberme 4. |
Numérique, positive |
3 pieds 1 m |
|
Pente de risberme 4 |
Pente de la risberme 4. |
Numérique, positive |
1 (: 1) |
|
Profondeur de la cuvette 4 |
Profondeur de la cuvette dans la partie supérieure de la risberme 4. |
Numérique, positive |
0.5 pied 0.15 m |
|
Largeur de la cuvette intérieure 4 |
Largeur entre le bord avant de la cuvette en haut de la risberme 4 et la ligne d'évacuation. |
Numérique, positive |
3 pieds 1 m |
|
Largeur de la cuvette extérieure 4 |
Largeur entre la ligne d'écoulement de la cuvette et le bas du dernier lien d'entrée de terre. |
Numérique, positive |
3 pieds 1 m |
|
Taille de la canalisation 1 |
Diamètre de la canalisation 1. |
Numérique, positive |
4 pouces 0,1 m |
|
Décalage de la canalisation 1 |
Décalage de la canalisation 1 à partir du bord de la risberme 1. |
Numérique, positive |
5 pieds 1,5 m |
|
Taille de la canalisation 2 |
Diamètre de la canalisation 2. |
Numérique, positive |
4 pouces 0,1 m |
|
Décalage de la canalisation 2 |
Décalage de la canalisation 2 à partir du bord de la risberme 2. |
Numérique, positive |
5 pieds 1,5 m |
|
Taille de la canalisation 3 |
Diamètre de la canalisation 3. |
Numérique, positive |
6 pouces 0,15 m |
|
Décalage de la canalisation 3 |
Décalage de la canalisation 3 à partir du bord de la risberme 3. |
Numérique, positive |
5 pieds 1,5 m |
|
Taille de la canalisation 4 |
Diamètre de la canalisation 4. |
Numérique, positive |
8 pouces 0,2 m |
|
Décalage de la canalisation 4 |
Décalage de la canalisation 4 à partir du bord de la risberme 4. |
Numérique, positive |
5 pieds 1,5 m |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
|
Paramètre |
Description |
Etat |
|---|---|---|
| Surface d'entrée en terre | Nom de la surface d'entrée en terre. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces. | Obligatoire |
| Décalage de la canalisation 1 | Peut être utilisé pour remplacer le décalage de la canalisation 1 et lier la canalisation 1 à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer le décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
| Altitude de la canalisation 1 | Peut être utilisé pour remplacer l'altitude de la canalisation 1. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
| Décalage de la canalisation 2 | Peut être utilisé pour remplacer le décalage de la canalisation 2 et lier la canalisation 2 à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer le décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
| Altitude de la canalisation 2 | Peut être utilisé pour remplacer l'altitude de la canalisation 2. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
| Décalage de la canalisation 3 | Peut être utilisé pour remplacer le décalage de la canalisation 3 et lier la canalisation 3 à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer le décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
| Altitude de la canalisation 3 | Peut être utilisé pour remplacer l'altitude de la canalisation 3. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
| Décalage de la canalisation 4 | Peut être utilisé pour remplacer le décalage de la canalisation 4 et lier la canalisation 4 à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer le décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
| Altitude de la canalisation 4 | Peut être utilisé pour remplacer l'altitude de la canalisation 4. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
Affectations logiques d'exécution
Aucun.
Paramètres de sortie
Aucun.
Comportement

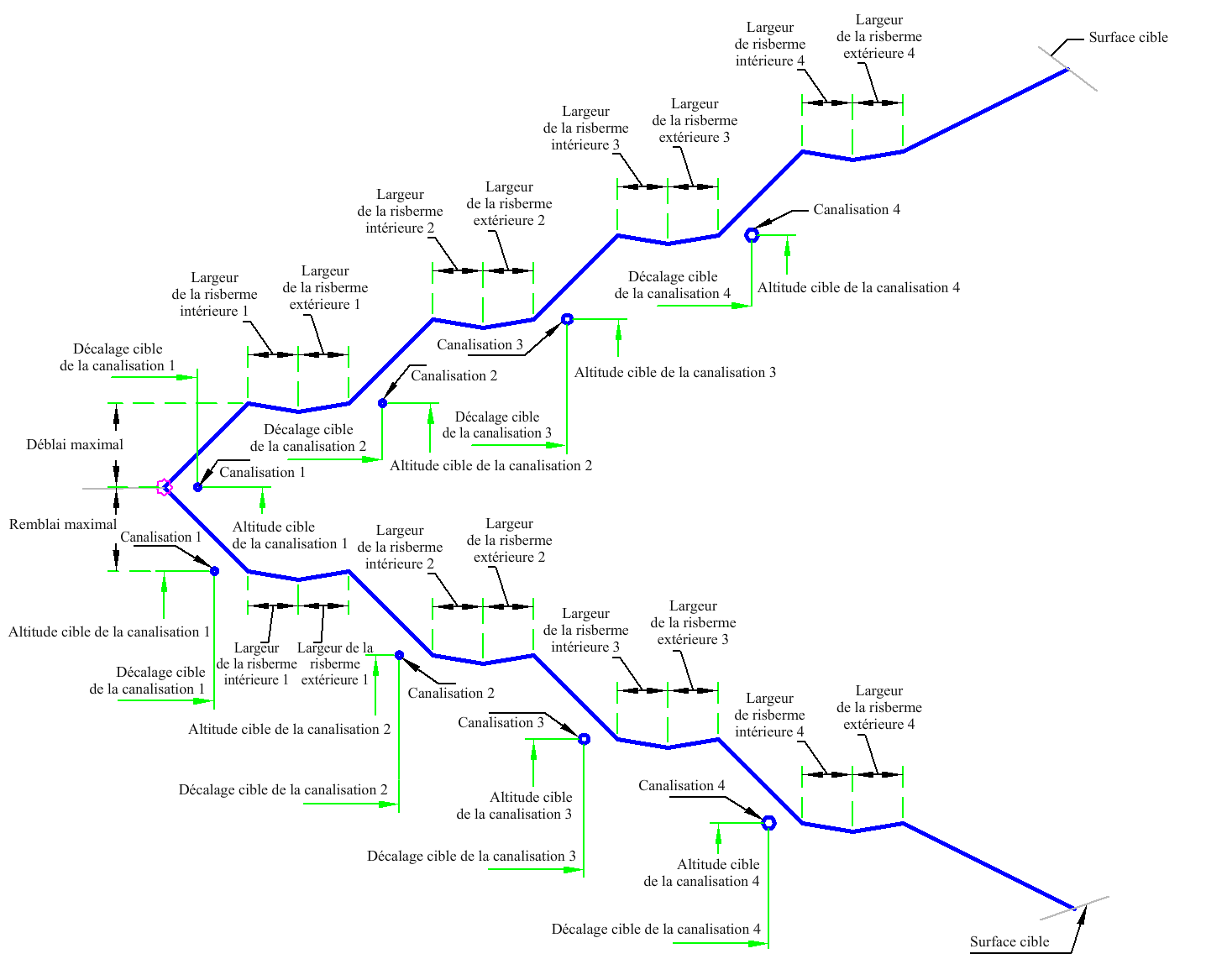

Le point de charnière initial est défini sur le point d'association. L'altitude du point de charnière est comparée à la surface cible afin de déterminer si la ligne de profil en travers est en condition de déblai ou de remblai. Une interception est calculée sur la surface cible à l'aide du paramètre Pente d'entrée en terre. Si la hauteur de l'interception est supérieure au paramètre Hauteur max de l'entrée en terre, le lien avec la Hauteur de la risberme est inséré et la risberme est ajoutée. Le point de charnière est redéfini au bord extérieur de la risberme et le processus est répété jusqu'à ce qu'un lien d'entrée en terre inférieur au paramètre Hauteur max de l'entrée en terre soit trouvé. Chaque risberme, quatre au maximum, utilise les paramètres d'entrée de la profondeur et de la largeur.
Une canalisation est insérée au niveau de chaque tuyau à une distance spécifiée dans les paramètres d'entrée ou remplacée à l'aide de cibles de décalage et d'altitude. Si la taille de la canalisation correspond à 0, cette dernière est omise.
Fonctionnement en mode d'édition
En mode d’édition, cet élément de profil type trace la pente de remblai initiale sur 5 unités.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
| P1 | Talus | |
| P2, P5, P8, P11 | Point de risberme | |
| P3, P6, P9, P12 | Fossé | |
| P4, P7, P10, P13 | Point de risberme | |
| P25 - P29 | Entrée en terre | |
| P35, P38, P40, P42 | CentreCanalisation | |
| P36, P39, P41, P43 | Canalisation_Radier | |
| L1, L4, L7, L10 | Haut, AssiseTerrassements, Risberme | |
| L2, L3, L5, L6, L8, L9, L11, L12 | Haut, AssiseTerrassements, Cuvette | |
| L24, L26, L27, L28 | Haut, AssiseTerrassements, Entrée en terre | |
| L34, L35, L36, L37 | Canalisation |

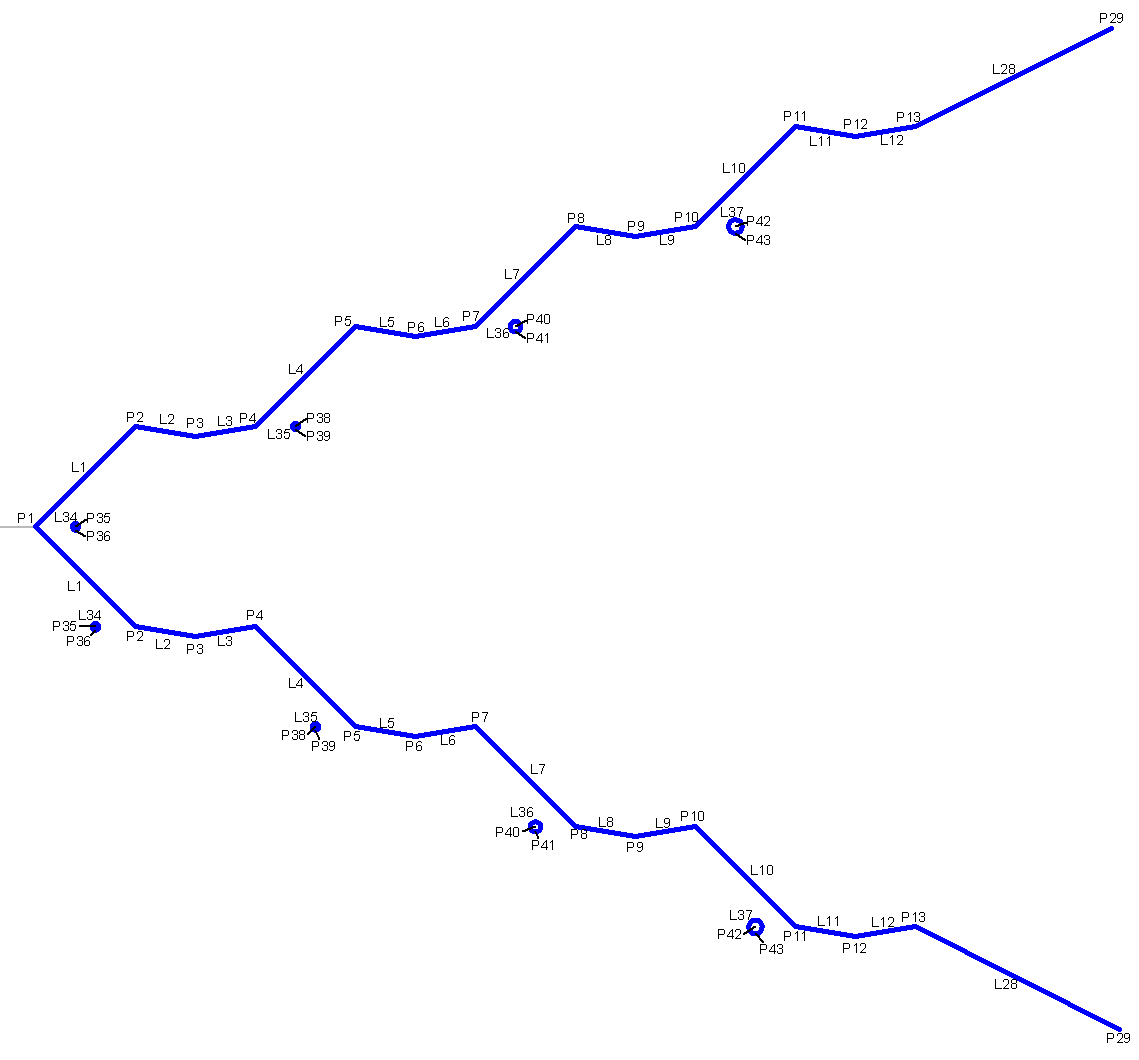

Diagramme de codage
