L'élément de profil type SimpleTunnelOpenBottom est destiné à un tunnel doté d'une partie inférieure ouverte. Il utilise la hauteur, la largeur et l'épaisseur de matériau que vous avez saisies.
Association
Le point d'association est le centre inférieur du tunnel.

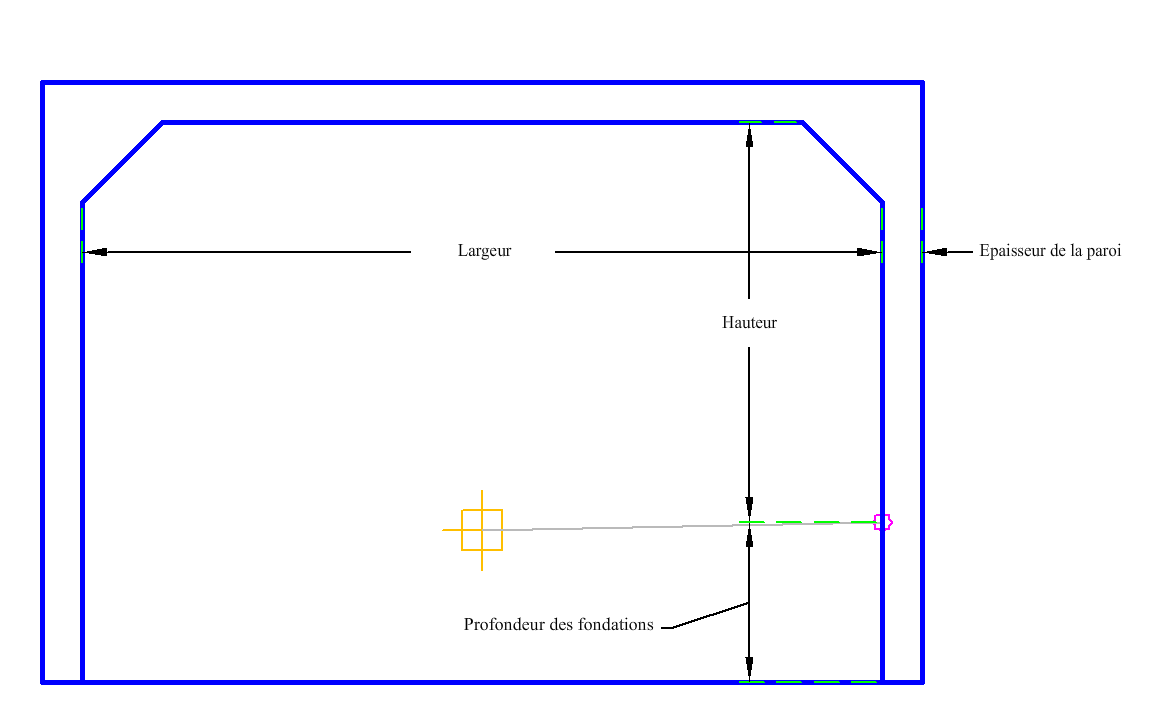

Paramètres d'entrée
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
| Entrée de double largeur | Largeur intérieure du tunnel | Numérique, positive |
10 pieds 3 m |
| Hauteur du tunnel | Hauteur intérieure du tunnel | Numérique, positive |
5 pieds 1,5 m |
| Epaisseur de paroi | Largeur des parois et du toit du tunnel | Numérique, positive |
0.5 pied .15 m |
| Nom de la forme | Liste des codes à affecter à la forme du tunnel | Chaîne séparée par une virgule | Tunnel |
| Lien du plafond du tunnel | Liste des codes à affecter au lien du plafond | Chaîne séparée par une virgule | TunnelCeiling |
| Lien de la paroi intérieure du tunnel | Liste des codes à affecter au lien de la paroi intérieure. | Chaîne séparée par une virgule | TunnelInsideWall |
| Lien supérieur du tunnel | Liste des codes à affecter au lien supérieur | Chaîne séparée par une virgule | TunnelTop |
| Lien de la paroi extérieure du tunnel | Liste des codes à affecter au lien de la paroi extérieure | Chaîne séparée par une virgule | TunnelOutsideWall |
| Profondeur des fondations | Profondeur des parois du tunnel sous le sol du tunnel | Numérique, positive |
5 pieds 1,5 m |
| Code droit supérieur du tunnel | Liste des codes à affecter au point droit du tunnel | Chaîne séparée par une virgule | TunnelTopRight |
| Code gauche supérieur du tunnel | Liste des codes à affecter au point gauche supérieur du tunnel | Chaîne séparée par une virgule | TunnelTopLeft |
Paramètres cible
Aucun.
Affectations logiques d'exécution
Aucun.
Paramètres de sortie
Aucun.
Comportement
Les points, liens et formes sont créés à l'aide des paramètres d'entrée.
Fonctionnement en mode d'édition
En mode d'édition, l'élément de profil type affiche les liens comprenant le tunnel.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
| P1 | InnerWallMidHeightRight | |
| P2 | TunnelInsideWall_Right_Hinge2 | |
| P3 | TunnelInsideWall_Top_Left | |
| P4 | InnerWallMidHeightLeft | |
| P5 | Datum, BottomWallOutside | |
| P6 | TunnelTopLeft, Top | |
| P7 | TunnelTopRight, Top | |
| P9 | Assise des terrassements | |
| P12 | TunnelInsideWall_Top_Right | |
| P13 | TunnelInsideWall_Left_Hinge1 | |
| L1 | TunnelInsideWall | |
| L2, L13, L14 | TunnelCeiling | |
| L3, L9, L12 | TunnelInsideWall | |
| L4, L11, L15 | Assise des terrassements | |
| L5, L10 | TunnelOutsideWall | |
| L6 | TunnelTop | |
| L12 | TunnelInsideWall | |
| S1 | Tunnel | |
| S2 | Removal |

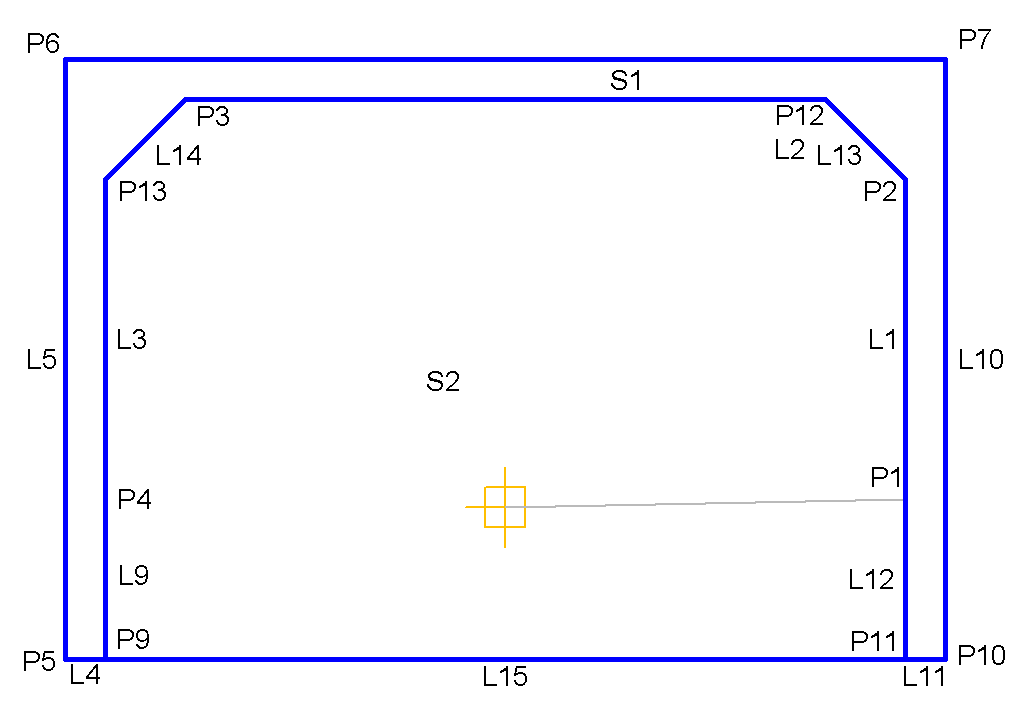

Diagramme de codage
