L'élément de profil type DitchWithBermInFill insère un fossé avec une géométrie prédéfinie et crée une risberme dans des conditions de déblai et de remblai.
La pente de la risberme est également prédéfinie et le lien créé s'étend jusqu'à ce qu'il détecte une cible de surface.
Association
Le point d'association se situe sur le bord intérieur du premier lien.
Paramètres d'entrée
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
|
Côté |
Indique de quel côté placer l'élément de profil type. |
Gauche/Droit |
Droit |
|
Pente de talus |
Pente du talus du fossé. |
Numérique, positif |
3 (: 1) |
|
Pente d'entrée en terre |
Pente du lien d'entrée en terre. |
Numérique, positive |
2 (: 1) |
|
Largeur du fond |
Largeur du fond du fossé. |
Numérique, positif |
2 pieds 0.60 m |
|
Largeur de pente de talus |
Largeur de la pente du talus. |
Numérique, positive |
4 pieds 1.20 m |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
|
Paramètre |
Description |
Etat |
|---|---|---|
|
Surface d'entrée en terre |
Nom de la surface d'entrée en terre. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces. |
Obligatoire |
Affectations logiques d'exécution
Aucun.
Paramètres de sortie
Aucun.
Comportement

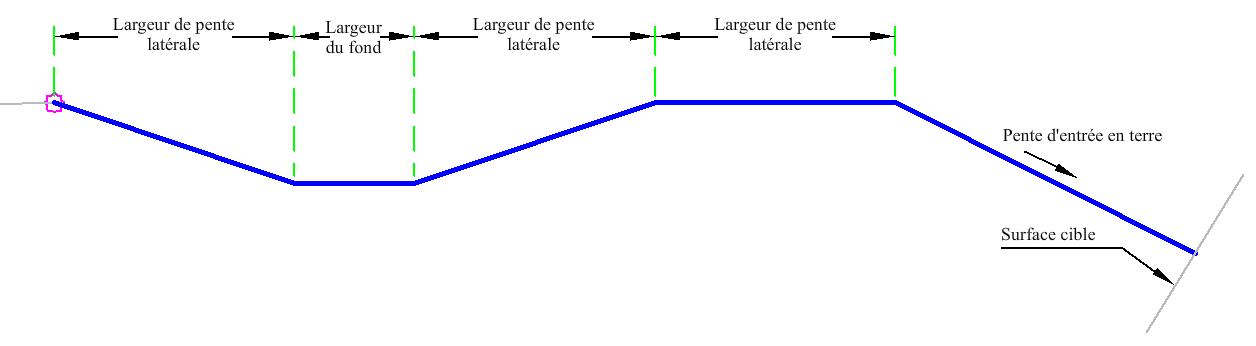

L'élément de profil type crée la forme d'un fossé à l'aide des paramètres d'entrée. Une fois la forme du fossé créée, la situation du fossé en déblai ou en remblai est déterminée. En déblai, le lien d'entrée en terre est ajouté à l'aide de la pente correspondante. En remblai, une risberme est créée à l'aide de la largeur de la pente de talus.
Fonctionnement en mode d'édition
En mode d'édition, l'élément de profil type affiche les liens constituant le fossé dans la condition de remblai.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
| P1 | Hinge, Top | Point d'association, début du fossé |
| P2 | Top, Ditch_In | Fond du fossé le plus proche du point d'association |
| P3 | Top, Ditch_Out | Fond du fossé le plus éloigné du point d'association |
| P4 - P5 | Emprise | |
| P6 | Entrée en terre | Point d'entrée en terre |
| L1 | Top, Ditch_In | |
| L2 | Top, Ditch_Bottom | |
| L3 | Top, Ditch_Out | |
| L4 - L5 | Emprise |

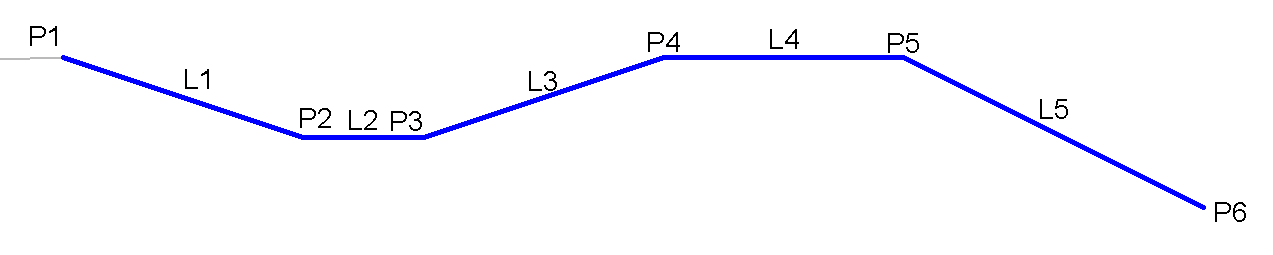

Diagramme de codage
