BandeFiltrageVégétal

Association

Le point d'association se situe sur le bord intérieur de la bande de filtrage végétal. Le composant peut être attaché au côté droit ou au côté gauche.

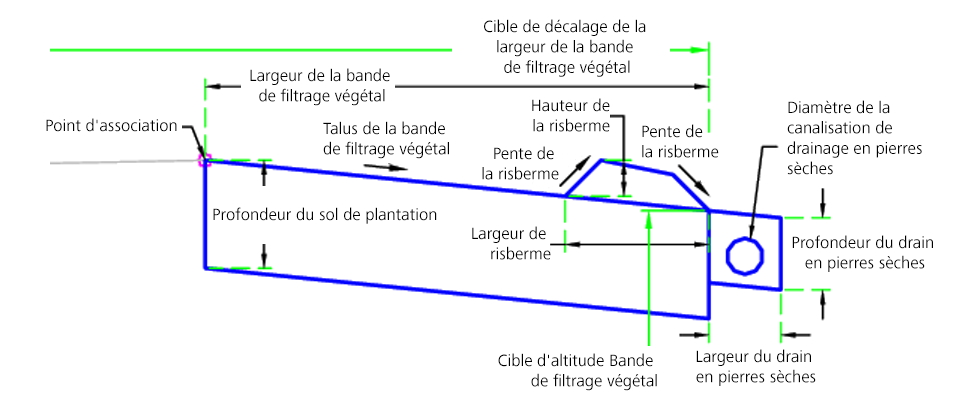

Paramètres d'entrée

Remarque : Toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique de quel côté placer l'élément de profil type	Gauche / Droite	Droite
Inclure la sortie d'eau des drains en pierre sèche	Inclut la sortie d'eau des drains en pierre sèche au bout du filtre	Oui / Non	Oui
Pente de la risberme	Pente de la risberme	Numérique, positive	1 ( : 1)
Largeur de risberme	Largeur de la risberme	Numérique, positif	2 pieds 0.60 m
Hauteur de la risberme	Hauteur de la risberme	Numérique, positive	0.5 pied 0.15 m
Inclure une risberme au niveau du pied	Inclut une risberme au niveau du pied pour contenir l'eau	Oui / Non	Oui
Profondeur du sol de plantation	Profondeur du sol de plantation	Numérique, positive	1.5 pied 0,45 m
Inclure un sol de plantation	Inclut un sol de plantation	Oui / Non	Oui
Talus de la bande de filtrage végétal	Talus de la bande de filtrage végétal	Numérique	-10%
Largeur de la bande de filtrage végétal	Largeur de la bande de filtrage végétal	Numérique, positive	15 pieds 4,5 m
Diamètre de la canalisation de drainage en pierres sèches	Diamètre de la canalisation de drainage en pierres sèches	Numérique, positive	0.5 pied 0.15 m
Profondeur du drain en pierres sèches	Profondeur du drain en pierres sèches	Numérique, positif	1 pied 0.3 m
Largeur du drain en pierres sèches	Largeur du drain en pierres sèches	Numérique, positif	1 pied 0.3 m

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Largeur de la bande de filtrage végétal	Permet de remplacer la valeur de décalage de la bande de filtrage végétal et de lier le bord à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer la largeur : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Altitude de la bande de filtrage végétal	Permet de remplacer la bande de filtrage végétal et de lier l'altitude à celle d'une ligne de profil en long. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie.	Facultatif

Affectations logiques d'exécution

Aucun.

Paramètres de sortie

Aucun.

Comportement

En commençant au point d'association, une surface finie et une couche de forme parallèle sont insérées en utilisant la largeur et la profondeur spécifiées. Les liens verticaux ferment la forme à l'une des extrémités de la bande de filtrage végétal. Une risberme peut également être créée à l'extrémité de la bande de filtrage végétal. Un drain en pierres sèches peut être créé à l'extrémité de la bande de filtrage végétal.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type affiche tous les liens utilisant les paramètres d'entrée.

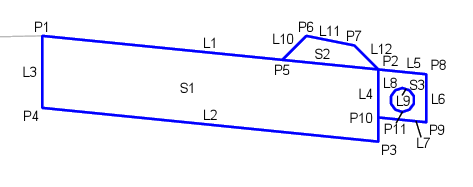

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme	Code	Description
P2	Filtrage_Extérieur	Bord extérieur de la bande de filtrage végétal
P5-P7	Risberme
P11	Canalisation_Radier	Fil d'eau de la canalisation de drainage en pierres sèches
L1	Filtrage, Haut	Haut de la bande filtrage végétal
L2, L7	Assise des terrassements
L5	Haut, DrainPierresSèches	Haut du drain en pierres sèches
L9	Canalisation
L10-12	Risberme
S1	BFV	Bande de filtrage végétal
S2	Risberme
S3	DrainPierresSèches	Drain en pierres sèches
