L'élément de profil type CurbOffsetPipe permet de placer une bordure et un caniveau avec une canalisation derrière ces derniers. Une terrasse est également placée derrière la bordure.
Association
Le point d'association se situe au point d'embase du caniveau.

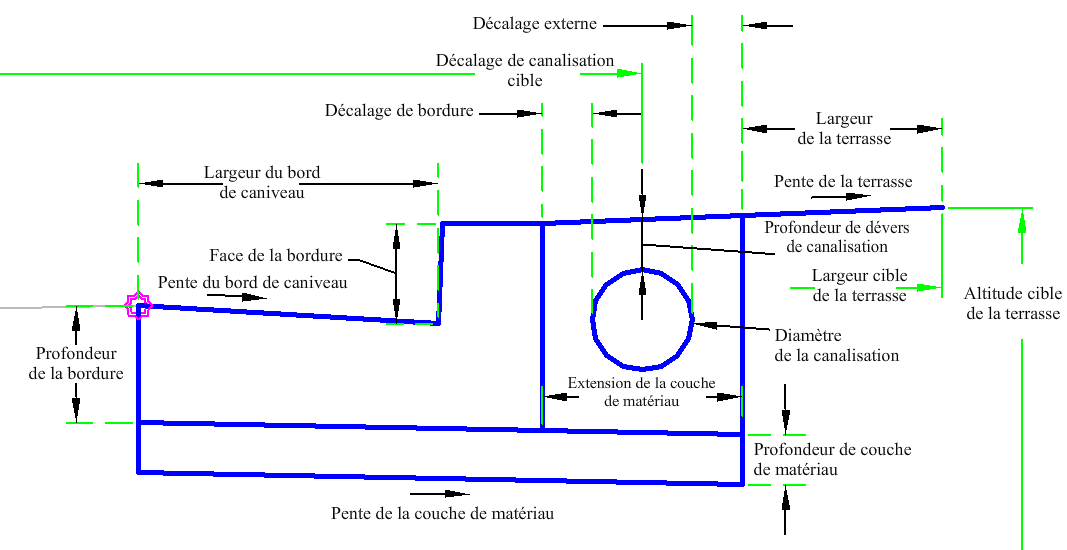

Paramètres d'entrée
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
|
Côté |
Indique de quel côté placer l'élément de profil type. | Gauche/Droit |
Droit |
|
Largeur de l'embase |
Largeur entre l'embase et la ligne d'écoulement du caniveau. | Numérique |
1.5 pied 0,45 m |
|
Pente de l'embase |
% de la pente du caniveau. | Numérique |
6 (%) |
|
Face de la bordure |
Hauteur entre la ligne d'écoulement du caniveau et le haut de la bordure. | Numérique |
0.5 pied 0.15 m |
|
Profondeur de bordure |
Profondeur de la bordure au point d'embase. | Numérique, positif |
0.583 pi 0.18 m |
|
Profondeur de couche de matériau |
Profondeur de la couche de matériau au point d'association (zéro pour omettre). | Numérique, positif |
0.25 pied 0.08 m |
|
Extension de la couche de matériau |
Largeur d'extension de la couche de matériau au-delà de la bordure. | Numérique |
1 pied 0.3 m |
|
Largeur de la terrasse |
Largeur de la terrasse. | Numérique, positif |
1 pied 0.3 m |
|
Pente de la terrasse |
% de la pente de la terrasse. | Numérique |
4 (%) |
|
Diamètre de la canalisation |
Diamètre de la canalisation de drainage. | Numérique, positive |
0.5 pied 0.15 m |
|
Décalage de ligne de bord |
Distance entre l'arrière de la bordure et la canalisation de drainage. | Numérique |
0.25 pied 0.08 m |
|
Décalage externe |
Distance entre la canalisation de drainage et le bord du scellement de la canalisation. | Numérique, positif |
0.25 pied 0.08 m |
|
Pente de la couche de matériau |
% de la pente de la couche de matériau. | Numérique |
2 (%) |
|
Profondeur de dévers de canalisation |
Distance entre le fil d'eau de la canalisation de drainage et le bas de la canalisation. | Numérique, positif |
0.25 pied 0.08 m |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
|
Paramètre |
Description |
Etat |
|---|---|---|
|
Largeur de la terrasse |
Peut être utilisé pour remplacer la valeur de largeur de la terrasse et lier la largeur de la terrasse à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer la largeur : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
|
Altitude de la terrasse |
Peut être utilisé pour remplacer la pente de la terrasse et lier l'altitude de la terrasse à l'altitude d'une ligne de profil en long. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
|
Décalage de la canalisation |
Peut être utilisé pour remplacer la valeur de décalage de la canalisation et lier la canalisation à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer la largeur : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
Affectations logiques d'exécution
Aucun.
Paramètres de sortie
Aucun.
Comportement
L'élément de profil type crée la forme pour une bordure et un caniveau simples, avec un point d'association situé au niveau de l'embase du caniveau. La canalisation est ensuite placée derrière la bordure avec un matériau de scellement. Une terrasse est alors placée derrière le matériau de scellement.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type affiche les composants bordure et caniveau, canalisation et terrasse en fonction des paramètres d'entrée spécifiés.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
| P1 | Flange, Top | Ligne de bord de caniveau |
| P2 | Fil d'eau | Point de fil d'eau du caniveau |
| P3 | Haut de bordure | Haut de bordure |
| P4 | Point de bordure | Arrière de bordure |
| P5 - P6 | Curb_Base | Haut de la base sous la bordure |
| P7 | Forme, Assise des terrassements | Bas de la base sous la bordure |
| P8 | SubBaseExtension | Haut de la base sous la canalisation |
| P9 | Forme, Assise des terrassements | Bas de la base sous la canalisation |
| P10 | Emprise | |
| P11 | TopPipe | Haut de la canalisation |
| P12 | CenterPipe | Centre de la canalisation |
| P13 | BottomPipe | Fil d'eau de la canalisation |
| P14 | Top, TerraceWidth | Fin de la terrasse |
| P15 | SubbaseExtension | Arrière de la couche de matériau |
| L1 | Top, Curb, Flange | Embase de la bordure |
| L2 | Top, Curb, CurbFace | Face de la bordure |
| L3 | Top, Curb, CurbTop | Haut de bordure |
| L4 - L5 | Curb_Base | Arêtes de la bordure |
| L6 | Curb_Back | Arrière de bordure |
| L7 | SubBaseDepth, Datum | Haut de la couche de matériau sous la bordure |
| L8 | SubBaseExtension | Haut de la couche de matériau derrière la bordure |
| L9 | Forme, Assise des terrassements | Lien de la couche de matériau sous la canalisation |
| L10 | Assise des terrassements, Forme | Bas de la couche de matériau |
| L11 | Top, Terrace | Terrasse |
| L12 | Canalisation | |
| L13 | Top, TerraceWidth | Terrasse |
| L14 | SubbaseExtension | |
| L15 | Assise des terrassements | |
| S1 | Bordure | |
| S2 | Forme | |
| S3 | Remblai | Matériau autour de la canalisation |

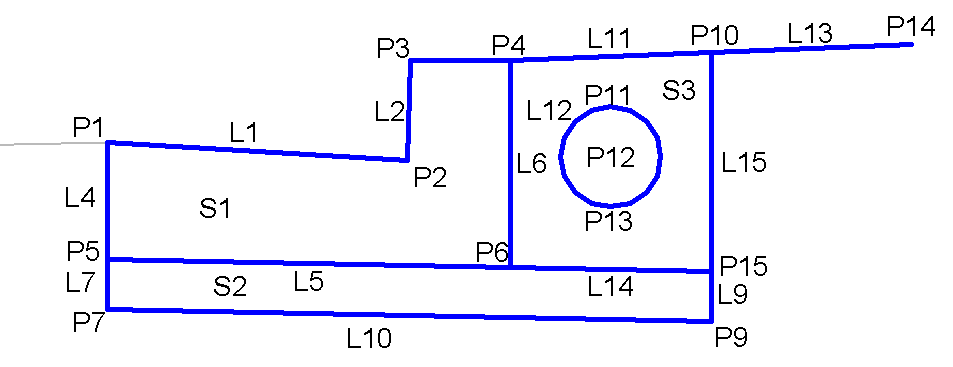

Diagramme de codage
