SimpleCutWithLanding

L'élément de profil type SimpleCutWithLanding permet l'utilisation d'une option de déblai pour une ligne de guidage/un accotement simple. L'élément de profil type présente une entrée en terre uniquement dans une situation de déblai.

Association

Le point d'association est le point le plus profond sur les liens de talus précédant la ligne de guidage.

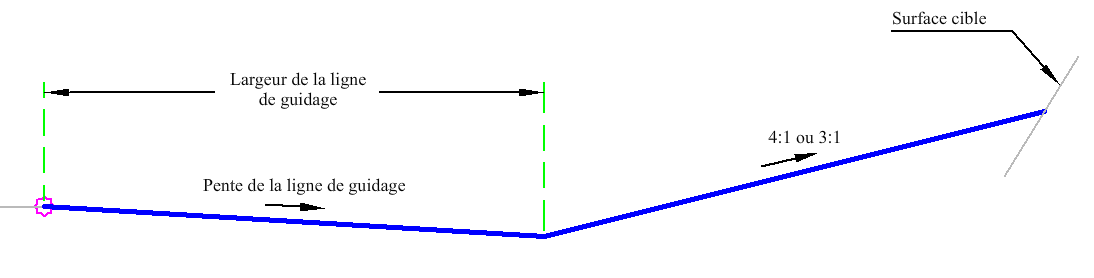

Paramètres d'entrée

Remarque : Toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique de quel côté placer l'élément de profil type.	Gauche/Droit	Droit
Largeur de la ligne de guidage	Largeur de la ligne de guidage.	Numérique, positive	5 pieds 1,5 m
Pente de la ligne de guidage	% de pente de la ligne de guidage.	Numérique	-6 ( % )

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Surface d'entrée en terre	Nom de la surface d'entrée en terre. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces.	Facultatif

Affectations logiques d'exécution

Aucun.

Paramètres de sortie

Aucun.

Comportement

La ligne de guidage est dessinée à l'aide des paramètres d'entrée. La hauteur d'entrée en terre est ensuite calculée. Si la distance est inférieure à 25 pi (7,5 m), une pente d'entrée en terre de 4:1 est utilisée. Si la hauteur est inférieure à 35 pi (10.5 m), une pente d'entrée en terre de 3:1 est utilisée. Sinon, une pente d'entrée en terre de 2:1 est utilisée.

Dans le cas d'un remblai, la pente d'entrée en terre n'est pas créée.

Fonctionnement en mode d'édition

En mode d'édition, l'élément de profil type affiche les liens comprenant la ligne de guidage et un lien d'entrée en terre en déblai.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme	Code	Description
P1	Top, Hinge
P2	Top, LandingOuter	Point de ligne de guidage extérieur
P3	Daylight_point	Point d'entrée en terre
L1, L2	Emprise

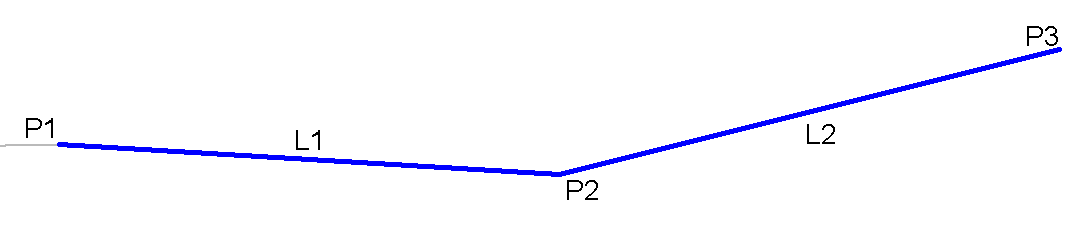

Diagramme de codage
