Cet élément de profil type est un composant général permettant d'ajouter différents liens connectés.
Il est généralement utilisé pour ajouter des formes structurelles qui ne constituent pas des éléments de profil type prédéfinis. Vous pouvez spécifier jusqu'à 12 liens. Si une forme nécessite plus de 12 liens, l'élément de profil type MultiLiens peut être utilisé plusieurs fois.
Association

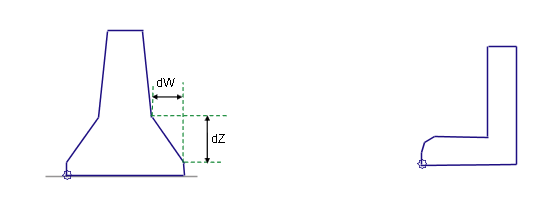

Le point d'association se situe au début du premier lien. L'élément de profil type respecte la direction d'insertion. Les largeurs positives augmentent le décalage à partir du point d'association dans la direction d'insertion.
Paramètres d'entrée
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
|
Côté |
Indique de quel côté placer l'élément de profil type |
Gauche / Droite |
Droite |
|
Nbre de liens |
Nombre de liens utilisés pour dessiner la forme |
Entier positif, numérique |
0 |
|
Codes de lien |
Liste des codes à affecter au lien |
Chaîne séparée par une virgule |
Emprise, Assise des terrassements |
|
Codes de point |
Liste de codes de point à attribuer à chaque sommet de cet élément de profil type |
Chaîne séparée par une virgule |
MultiLink_Point |
|
Codes de forme |
Liste de codes de point à attribuer aux formes créées, le cas échéant, par cet élément de profil type |
Chaîne séparée par une virgule |
MultiLink |
|
dW1 |
Largeur +/- du premier lien. Les largeurs positives sont dans la direction d'insertion. |
Numérique |
0 |
|
dZ1 |
Déflection verticale +/- du premier lien |
Numérique |
0 |
|
dW2 |
Largeur +/- du 2ème lien |
Numérique |
0 |
|
dZ2 |
Déflection verticale +/- du 2ème lien |
Numérique |
0 |
|
. . . (liens 3 - 11) |
. . . |
Numérique |
0 |
|
dW12 |
Largeur +/- du 12ème lien |
Numérique |
0 |
|
dZ12 |
Déflection verticale +/- du 12ème lien |
Numérique |
0 |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
Paramètres cible : aucun.
Paramètres de sortie
Aucun.
Comportement
Un maximum de 12 liens est inséré par ordre aux largeurs et déflections verticales spécifiées. Les formes ne sont pas automatiquement fermées, vous devez ajouter un lien de fermeture.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type affiche les liens définis par les paramètres d'entrée.
Codes de point, de lien et de forme
Les codes de point et les codes sont conformes aux indications figurant dans la liste des paramètres d'entrée.
Diagramme de codage
Les points sont numérotés séquentiellement à partir du début du premier lien, de 1 à 13. Les liens sont numérotés séquentiellement, de 1 à 12.
