BasicBenchTargetOneElevation est un élément de profil type de risberme simple qui permet d'insérer des liens afin de créer des pentes de bassin versant en déblai ou remblai avec une risberme.
Vous pouvez définir une largeur et une profondeur de cuvette sur les risbermes ainsi qu'une surface simple cible au niveau du point de risberme.
Association
Le point d'association se situe sur le bord intérieur de la pente de déblai ou de remblai initiale. Le composant peut être attaché au côté droit ou au côté gauche.

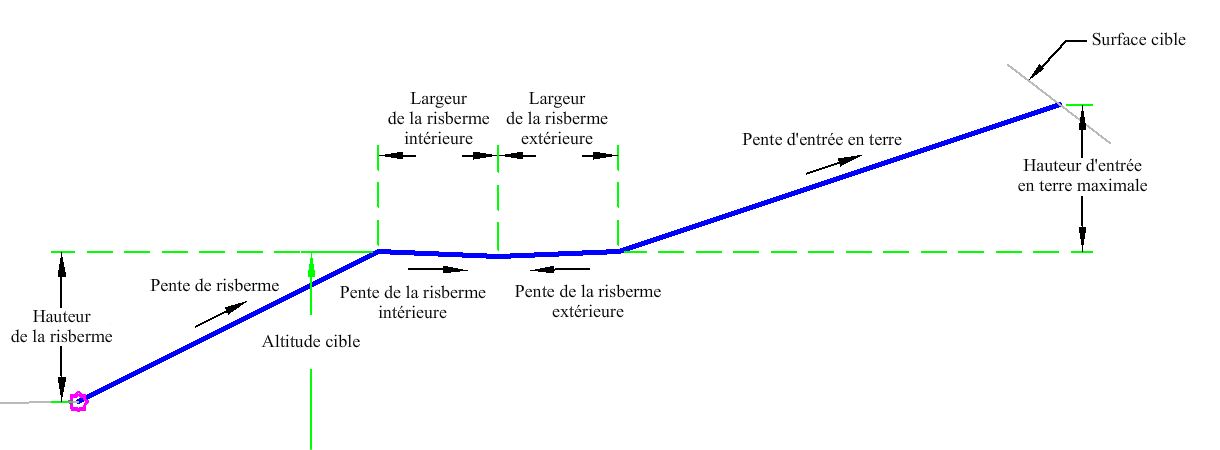

Paramètres d'entrée
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
|
Côté |
Indique de quel côté placer l'élément de profil type. |
Gauche / Droite |
Droite |
|
Hauteur max de l'entrée en terre |
Hauteur maximum autorisée pour le lien d'entrée en terre de déblai et de remblai sans risberme. |
Numérique |
15,0 pieds 4,5 m |
|
Hauteur de la risberme |
Hauteur maximum autorisée pour une risberme par rapport à une nouvelle risberme. |
Numérique |
10,0 pieds 3,0 m |
|
Pente de risberme |
Pente entre les risbermes |
Numérique, positive |
1 (: 1) |
|
Talus de risberme intérieure |
% +/- de la pente de la risberme. Les pentes positives sont ascendantes dans le sens du décalage croissant. |
Numérique |
4 (%) |
|
Largeur de risberme intérieure |
Largeur de la risberme jusqu'à la ligne d'écoulement de la risberme. |
Numérique, positive |
4 pieds 1,2 m |
|
Talus de risberme extérieure |
% +/- de la pente de la risberme. Les pentes positives sont ascendantes dans le sens du décalage croissant. |
Numérique |
4 (%) |
|
Largeur de risberme extérieure |
Largeur de la risberme à partir de la ligne d'écoulement de la risberme. |
Numérique |
4 pieds 1,2 m |
|
Pente d'entrée en terre |
Pente de l'entrée en terre |
Numérique, positive |
2 (: 1) |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
|
Paramètre |
Description |
Etat |
|---|---|---|
|
Surface d'entrée en terre |
Nom de la surface d'entrée en terre. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces. | Obligatoire |
|
Elevation Target |
Peut être utilisée pour remplacer l'altitude de la risberme et créer une association à une ligne de profil en long. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer cela : lignes de profil, polylignes 3D, lignes caractéristiques ou figures de topographie. | Facultatif |
Affectations logiques d'exécution
Aucun.
Paramètres de sortie
Aucun.
Comportement
Le point de charnière initial est défini sur le point d'association. L'altitude du point de charnière est comparée à la surface cible afin de déterminer si la ligne de profil en travers est en condition de déblai ou de remblai. Le premier lien avec l'altitude cible est créé ou si ce n'est pas le cas, défini sur la hauteur de la risberme. Les liens de la risberme sont ajoutés. Le point de charnière est redéfini sur le bord extérieur de la risberme et un lien d'entrée en terre est ensuite trouvé.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type dessine une pente de déblai avec une risberme.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
| P1 - P5 | Emprise | |
| P5 | Entrée en terre | Point d'entrée en terre d'une pente de déblai ou de remblai Il s'applique uniquement au point d'entrée en terre réel. |
| L1 - L4 | Emprise |

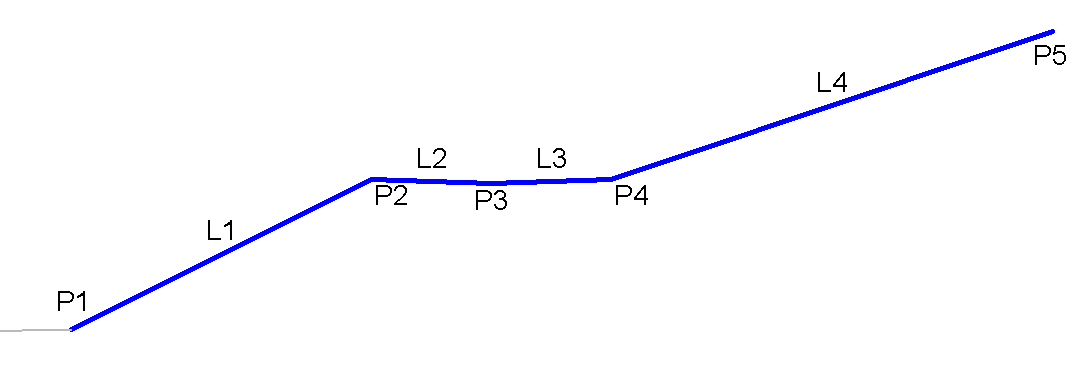

Diagramme de codage
