SéparateurBruitSimple

Association

Le point d'association est situé sur le bord intérieur du séparateur, placé par défaut sur le bord extérieur, l'accotement ou tout autre élément routier.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1) sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique que le profil type doit être inséré à droite ou à gauche du point d'association.	Gauche/Droit	Droit
Largeur du haut	Largeur du haut du séparateur.	Numérique, positive	1.0 m 3.0 pieds
Pente avant fossé	Pente par défaut du lien de la pente avant fossé du séparateur.	Numérique	1:1.5
Pente après fossé	Pente par défaut du lien de la pente après fossé du séparateur.	Numérique	1:1.5
Height	Spécifie la hauteur de la mesure du séparateur depuis l'altitude du point d'attache.	Numérique, positive	3.00 m 9.00 pieds
Epaisseur du sol	Spécifie la profondeur du revêtement du matériau le long du lien d'entrée en terre. Si la valeur zéro est entrée, aucun revêtement du matériau n'est ajouté.	Numérique, positive	0.0
Code de forme du sol	Spécifie le code de forme pour le matériau du sol.	Chaîne	Sol

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Surface cible	Peut servir à lier l'arrière du séparateur à une surface existante au niveau de la pente définie par l'utilisateur. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier cette surface : surfaces.	Facultatif

Paramètres de sortie

Paramètre	Description	Type
Altitude du haut du séparateur	Altitude du milieu du lien du haut du séparateur	Numérique
Décalage du haut du séparateur	Décalage du milieu du lien du haut du séparateur	Numérique
Epaisseur du sol	Epaisseur du matériau du sol	Numérique
Pente après fossé	Pente du lien de pente après fossé du séparateur de bruit	Numérique
Décalage de fin du séparateur	Décalage du point d'extrémité du séparateur de bruit.	Numérique
Altitude de fin du séparateur	Altitude du point d'extrémité du séparateur de bruit	Numérique

Comportement

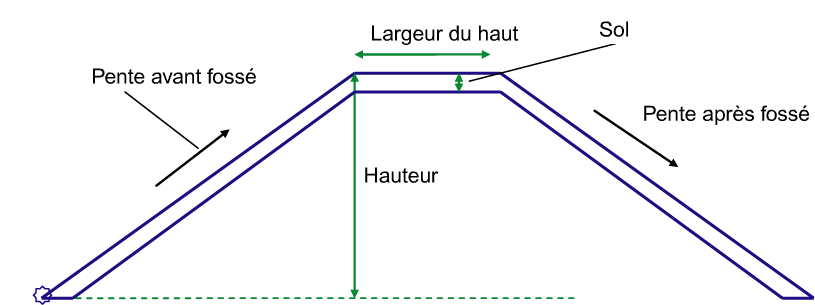

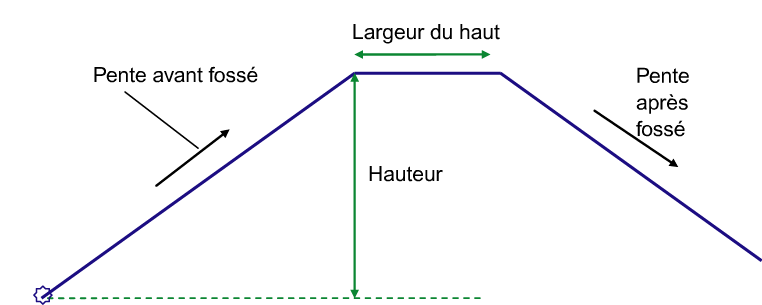

Ce séparateur de bruit est introduit depuis le point d'association avec la pente avant fossé et la pente après fossé, tel qu'indiqué par l'utilisateur. Si la largeur du haut est définie sur zéro, un séparateur de bruit triangulaire est généré. En outre, si une couche de sol est sélectionnée pour cet élément de profil type, une couche de matériau revêtu est introduite comme illustré ci-dessous. (Remarque : un lien horizontal au point d'association est introduit de telle façon que l'épaisseur du matériau est égale à la valeur spécifiée).

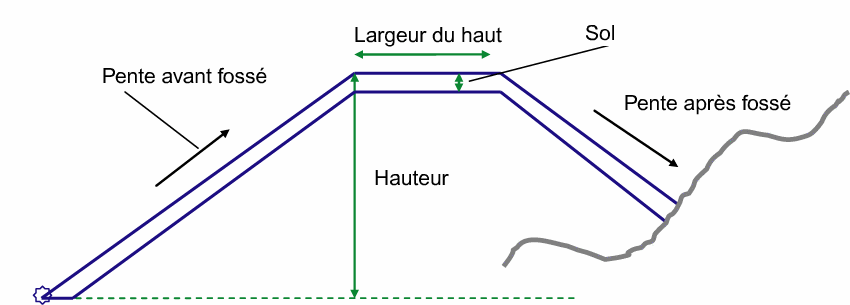

Si la pente après fossé est liée à une surface, la hauteur de ce côté est ajustée à l'entrée en terre dans la surface, comme illustré ci-dessous.

Si la pente après fossé n'est pas liée à une surface, la hauteur de ce côté est définie avec la hauteur spécifiée. En outre, si la surface au niveau de ce point est plus élevée que le haut du séparateur, le lien de la pente après fossé est tracé vers le bas, avec les paramètres de pente et de hauteur spécifiés.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type trace les liens qui affichent les paramètres par défaut, y compris la hauteur de la pente après fossé.

Codes de point, de lien et de forme

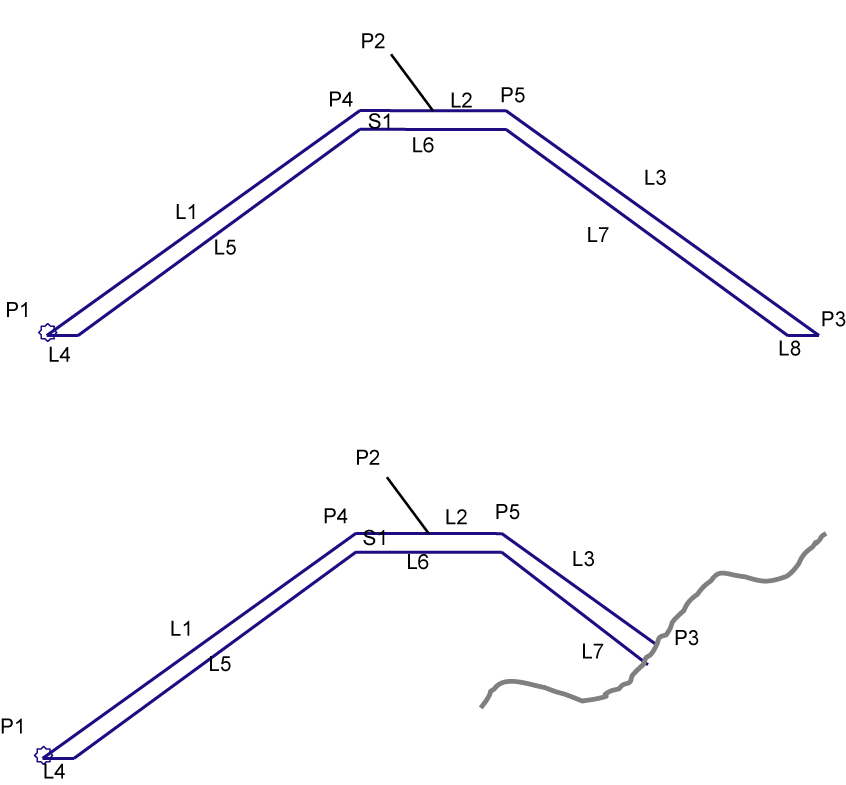

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Type	Codes	Description
P2	Haut du mur de soutènement	Point haut du séparateur
P3	Point du mur de soutènement	Point d'entrée en terre de la couche de forme
P3	Entrée en terre	Uniquement si le paramètre Surface cible est défini
P4	Point de risberme	Bord intérieur du haut du séparateur (uniquement si le paramètre Top Width est une valeur non nulle)
P5	Point de risberme	Bord extérieur du haut du séparateur (uniquement si le paramètre Top Width est une valeur non nulle)
L1, L2, L3	Emprise	Surface finale de l'accotement
L1, L2, L3	Assise des terrassements	Uniquement si l'épaisseur du sol est définie sur zéro
L4 à L7	Assise des terrassements	Uniquement si l'épaisseur du sol est définie sur une valeur positive
L8	Assise des terrassements	Uniquement si le paramètre Surface cible n'est pas défini
S1	Code défini par l'utilisateur	Code défini par l'utilisateur pour le sol (par défaut : Sol)
