L'élément de profil type ChausséePerméable insère des liens et des formes pour créer une table avec un système de drainage souterrain optionnel.
Association
Le point d'association se situe sur le bord intérieur de la chaussée perméable. Le composant peut être attaché au côté droit ou au côté gauche.

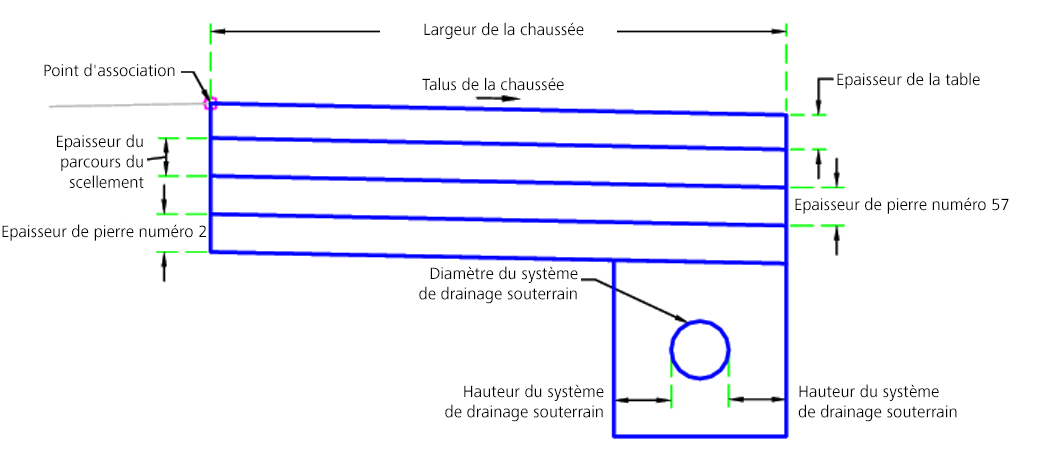

Paramètres d'entrée
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
| Côté | Indique de quel côté placer l'élément de profil type | Gauche / Droite | Droite |
| Epaisseur de la table | Epaisseur de la table | Numérique, positive |
0.26 pieds 0.08 m |
| Epaisseur du parcours du scellement | Epaisseur du parcours du scellement | Numérique, positive |
0.17 pied 0.05 m |
| Epaisseur de pierre numéro 57 | Epaisseur de pierre numéro 57 | Numérique, positif |
0,33 pied 0.10 m |
| Epaisseur de pierre numéro 2 | Epaisseur de pierre numéro 2 | Numérique, positive |
0.5 pied 0.15 m |
| Inclure un système de drainage souterrain | Faut-il inclure un système de drainage souterrain ? | Oui / Non | Oui |
| Diamètre du système de drainage souterrain | Diamètre du système de drainage souterrain | Numérique, positive |
0.5 pied 0.15 m |
| Hauteur du système de drainage souterrain | Distance des pierres autour du système de drainage souterrain | Numérique, positive |
0.5 pied 0.15 m |
| Largeur de la chaussée | Largeur de la chaussée | Numérique, positive |
24 pieds 7.3 m |
| Inclure un revêtement imperméable | Inclut un revêtement imperméable sous la section de la chaussée | Oui / Non | Non |
| Talus de la chaussée | Talus de la chaussée | Numérique | -2% |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
|
Paramètre |
Description |
Etat |
|---|---|---|
| Fil d'eau du système de drainage souterrain | Permet de remplacer l'altitude du fil d'eau du système de drainage souterrain. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
| Altitude de la chaussée | Permet de remplacer la pente de la chaussée. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
| Largeur de la chaussée perméable | Permet de remplacer la largeur de la chaussée. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer la largeur : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
| Cible de système de drainage souterrain | Peut être utilisé pour remplacer la valeur de décalage de la canalisation et lier la canalisation à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer la largeur : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
Affectations logiques d'exécution
Aucun.
Paramètres de sortie
Aucun.
Comportement
La pente de la chaussée perméable est définie en fonction des paramètres spécifiés ou, le cas échéant, par les cibles de décalage. La forme de la chaussée perméable est basée sur les paramètres spécifiés. Si cette option est définie pour utiliser un système de drainage souterrain, une canalisation souterraine et le matériau environnant correspondant seront créés. L'emplacement du système de drainage souterrain se trouve sur le bord de la chaussée, à moins que les cibles spécifient un emplacement et une altitude différents. Si cette option est définie pour utiliser un revêtement imperméable, les codes de lien sont assignés au fond et aux côtés extérieurs des liens construits.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type dessine la chaussée perméable selon les paramètres d'entrée spécifiés.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
| P1, P2, P3, P4 | Table | Bord de la table |
| P5, P6 | Scellement | Bord du scellement |
| P7, P8 | Pierre57 | Bord du scellement qui utilise la pierre numéro 57 |
| P8,P9 | Pierre2 | Bord du scellement qui utilise la pierre numéro 2 |
| P12, P13 | ScellementDrainageSouterrain | Bord du scellement du système de drainage souterrain |
| P14 | Canalisation, Revêtement | Revêtement de la canalisation |
| L1 | Haut, Table | Haut de la table |
| L2 | Table | Bas de la table |
| L3 | Scellement | Bas de scellement |
| L4 | Pierre57 | Bas de la pierre numéro 57 |
| L5 | Pierre2, Assise des terrassements | Bas de la pierre numéro 2 |
| L6 | ScellementDrainageSouterrain, Assise des terrassements | Scellement du système de drainage souterrain |
| L6-14, L16-17 | Revêtement_Imperméable | (Facultatif) Code de lien du revêtement imperméable |
| S1 | Table | |
| S2 | Scellement | |
| S3 | Pierre57 | |
| S4 | Pierre2 | |
| S5 | ScellementDrainageSouterrain | Scellement du système de drainage souterrain |

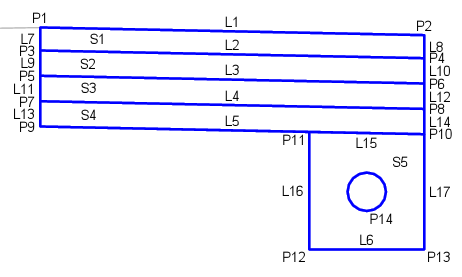

Diagramme de codage
